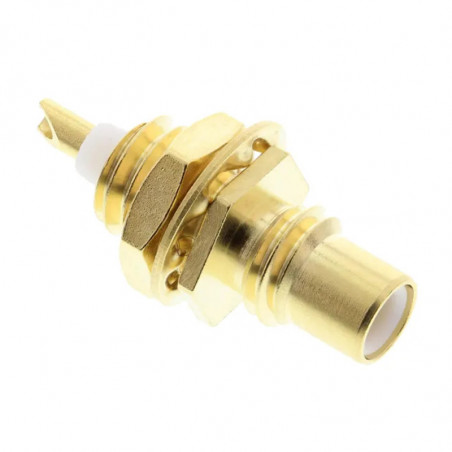

Anschlüsse mit einem Gewindeverschluss, SMC-Serie
Anschlüsse mit einem Gewindeverschluss, SMC-Serie

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Radiall

Anschlüsse mit einem Gewindeverschluss, SMC-Serie

Do zastosowań, przy których wymagane są bardzo dobre własności elektryczne i jest mało miejsca do dyspozycji. Radio, telekomunikacja wojskowa i cywilna, lotnicze przyrządy pokładowe, radio przenośne. Wtyk ze stykiem żeńskim, gniazdo ze stykiem męskim. Stały przewód wewnętrzny. Seria SMC odpowiada normom: ML-C 39012 C, IEC 169-10, CECC 22 140, seria KMV NF-C-93561.

Dane techniczne:

Impedancja:
50 Ω
Częstotliwość:
0 do 10GHz
Napięcie robocze:
kabel 2,6/ 50: 235 Vrms
Temperatura robocza:
- 65oC do 165oC
Materiał:
korpus i przewód wewnętrzny - mosiądz
Wykończenie powierzchni:
korpus i przewód wewnętrzny złocone



  Nr producenta Opis
Złącza z zamknięciem gwintowym, seria SMC r112 005 000 W

R 112 005 000 W

 Wtyk na kabel
(ze stykiem żeńskim) KMV2, UG 1465/U z dławikiem grupa kabli 2,6/50: RG 174 A/U, RG 316/U
Złącza z zamknięciem gwintowym, seria SMC R 112 053 000 W

R 112 053 000 W

 Wtyk na kabel
(ze stykiem żeńskim) kabel ze stałym płaszczem do lutowania KMV4 RG 405/U
Złącza z zamknięciem gwintowym, seria SMC R 112 075 000 W

R 112 075 000 W

 Wtyk na kabel
(ze stykiem żeńskim) KMV31 do zaciskania grupa kabli 2,6/50: RG 174 A/U, RG 316/U
Złącza z zamknięciem gwintowym, seria SMC R 112 186 000 W

R 112 186 000 W

 Wtyk na kabel kątowy
(ze stykiem żeńskim) do zaciskania grupa kabli 2,6/50: RG 174 A/U, RG 316/U
Złącza z zamknięciem gwintowym, seria SMC R112 305 000W

R 112 305 000 W

 Gniazdo na kabel
(ze stykiem męskim) KMV8, UG 1468/U do montażu w otworze, z dławikiem grupa kabli 2,6/50: RG 174 A/U, RG 316/U
Złącza z zamknięciem gwintowym, seria SMC R 112 426 000 W

R 112 426 000 W

 Gniazdo do druku
(ze stykiem męskim) KMV12 5 wyprowadzeń lutowanych
Złącza z zamknięciem gwintowym, seria SMC R 112 553 000 W

R 112 553 000 W

 Gniazdo na panel
(ze stykiem męskim) KMV9, UG 1464/U do montażu w otworze, montaż od przodu, mocowanie gwintowe od tyłu
Złącza z zamknięciem gwintowym, seria SMC R 112 554 000 W

R 112 554 000 W

 Gniazdo na panel
(ze stykiem męskim) KMV10, UG 1619/U do montażu w otworze, montaż od tyłu, mocowanie gwintowe od tyłu
Złącza z zamknięciem gwintowym, seria SMC R 112 665 000 W

R 112 665 000 W

Gniazdo kątowe do druku
(ze stykiem męskim) KMV13 5 wyprowadzeń lutowanych
Złącza z zamknięciem gwintowym, seria SMC R 112 704 000 W

R 112 704 000 W

 Złącze pośrednie
wtyk - wtyk (obie ze stykami żeńskimi)
Złącza z zamknięciem gwintowym, seria SMC R 112 720 000 W

R 112 720 000 W

 Złącze pośrednie
łącznik - łącznik (oba ze sty kami męskimi) montaż w otworze
Złącza z zamknięciem gwintowym, seria SMC R 112 780 000 W

R 112 780 000 W

 Trójnik
łącznik - wtyk - łącznik (łączniki ze stykami męskimi, wtyk ze stykiem żeńskim)
