Fabricant: Eaton / CEAG

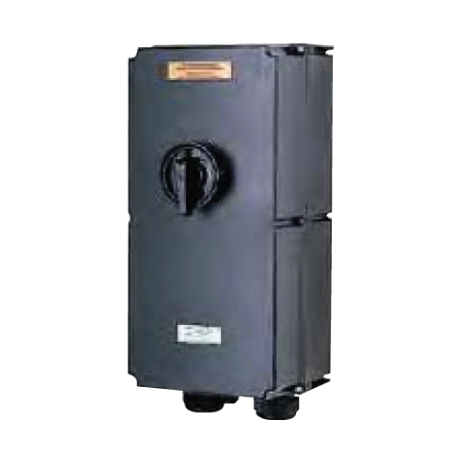

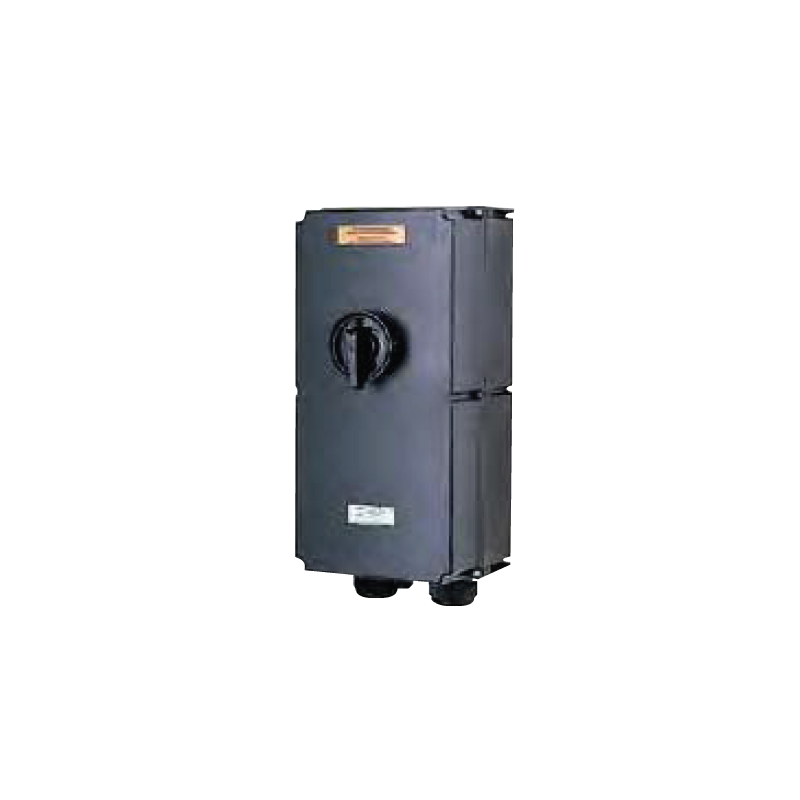

Interrupteur de sécurité industriel Ex (100A) GHG 981 0030 R0002

  • GHG 981 0030 R0002
  • Matériel
  • Courant nominal
  • Classe IP
  • Cable gland

Les interrupteurs de sécurité CEAG sont protégés contre toute activation involontaire grâce à un système de verrouillage intégré permettant de placer jusqu'à trois cadenas en position OFF.

Pour éviter toute manipulation, les couvercles du boîtier ne peuvent pas être ouverts en position verrouillée sans être endommagés.

Capacité de commutation totale de 3 moteurs CA

La capacité de commutation totale de 3 moteurs CA et les propriétés d'isolation conformes à la norme EN 60947-4-1 avec ouverture obligatoire des contacts principaux et versions d'arrêt d'urgence optionnelles conformes à la norme EN 60204-1 sont des caractéristiques supplémentaires offertes par les interrupteurs de sécurité CEAG.

Des contacts de temporisation/accélération supplémentaires assurent une double sécurité dans des conditions de fonctionnement extrêmes.

Les interrupteurs de sécurité sont faciles à installer et leurs bornes de connexion sont facilement accessibles.

Applications industrielles en environnements difficiles

Pour les environnements industriels difficiles, nous utilisons des boîtiers antidéflagrants éprouvés : boîtiers en plastique modifié résistants aux chocs, en fibre de verre, thermolaqués ou en acier inoxydable 316 L. Ils sont disponibles en option avec des brides encliquetables en plastique ou en laiton. Les versions métalliques peuvent être équipées de brides à visser. Jusqu'à 630 A, un indice de protection élevé est garanti : IP66.

Paramètres techniques :

Paramètre Valeur
Température ambiante admissible –20 °C à +40 °C
Température nominale Tension jusqu'à 690 V max.
Courant nominal max. 100 A
Fréquence 50/60 Hz
Pouvoir de coupure AC-3 selon EN 60947-3 Ue 230 V / Ie 100 A
Ue 400 V / Ie 100 A
Ue 500 V / Ie 100 A
Ue 690 V / Ie 100 A
Protection par fusibles Jusqu'à 400 V CA : 200 A gG Jusqu'à 500 V CA : 200 A gG Jusqu'à 690 V CA : 160 A gG
Bornes de raccordement Contact principal : 1 x 50/70 mm² Contact auxiliaire/de signalisation : 2 x 4 mm²
Classe de protection I
Classe de protection selon EN 60529 IP66
Entrées de câbles / Perçage du boîtier Entrée de câble M25 – voir les détails de la commande
Entrée de câble M50 – voir les détails de la commande
Option : bride métallique avec 2 filetages
Poids Version 3 pôles : environ 9,50 kg
Version 6 pôles : environ 10,50 kg 16,00 kg
Matériau du boîtier Version 3 pôles : polyester renforcé de fibres de verre Version 6 pôles : acier, polyester thermolaqué
Couleur du boîtier Noir
Contacts auxiliaires 1 x NO – à fermeture retardée, à ouverture anticipée br> 1 x NF – à fermeture anticipée, à ouverture retardée
Verrouillable Verrouillable en position OFF avec trois cadenas du commerce (Ø max. 6 mm)
