Fabricant: Eaton / CEAG

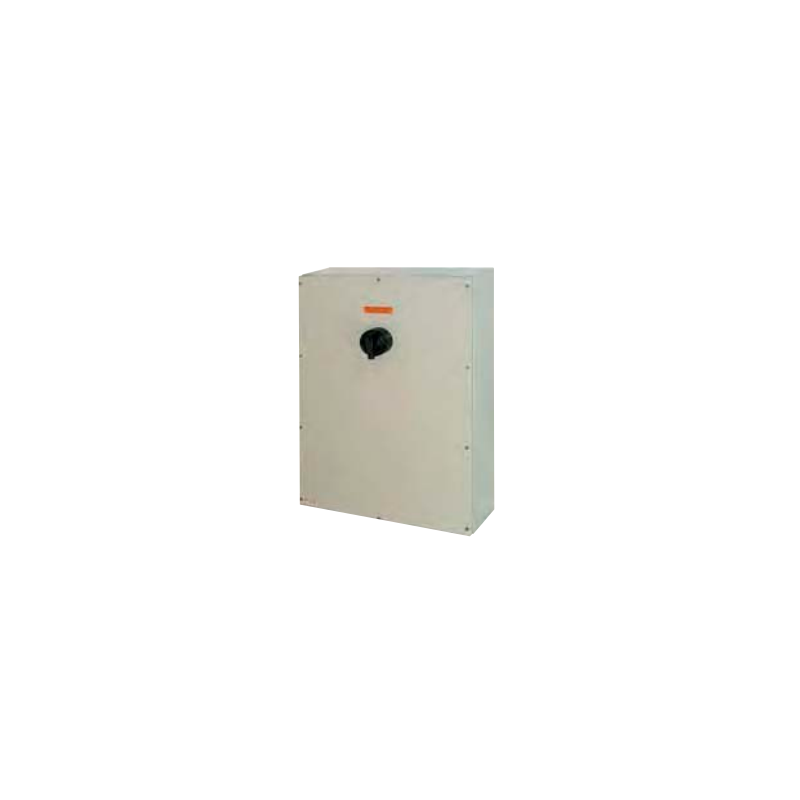

Interrupteur de sécurité pour zones 22 (400A) GHG 981 0048 R0275

  • GHG 981 0048 R0275
  • Matériel
  • Courant nominal
  • Taille

Tableau général pour tous les GES 981 :

Examen de type Certificat
Paramètre Valeur
Étiquetage selon la directive 2014/34/UE II 3 D Ex tc IIIC T80 °C Dc
CCH 15 ATEX 1001
Température ambiante admissible -55 °C à +40 °C / +45 °C / +50 °C / +55 °C – voir le mode d'emploi
Classe de résistance mécanique (IK) selon EN 50102 IK 09 = 10 J
Tension nominale jusqu'à 690 V
Courant nominal Voir les informations de commande
Fréquence 50 – 60 Hz
Interrupteur de sectionnement pour travaux de maintenance selon la norme CEI 62262-1 Classe 1 (25 A – 80 A)
Classe de protection I et II
Indice de protection selon EN 60529 IP66
Contact auxiliaire 1 x NO (Normalement Ouvert) – avec ON, OFF et temporisation à l'enclenchement
1 x NF (Normalement Fermé) – avec ON, OFF et temporisation à l'enclenchement
Verrouillable par cadenas Verrouillable en position OFF avec 3 cadenas du commerce.
Couleur du boîtier Plastique = Noir / Tôle d'acier = RAL 7032 / Acier inoxydable 316L = Électropoli

Tableau détaillé des différents types de GES :

Type GES 981 (25 A) GHG 981 (40 A) GHG 981 (80 A)
Fusible fusible jusqu'à 415 V CA : 50 A gG
jusqu'à 690 V CA : 50 A gG 		jusqu'à 415 V CA : 50 A gG
jusqu'à 690 V CA : 80 A gG 		jusqu'à 415 V CA : 100 A gG
Jusqu'à 690 V CA : 100 A gG
Pouvoir de commutation AC-3 selon la norme EN 60947-3 Annexe A Jusqu'à 415 V :
25 A / 3 pôles
23 A / 4,6 pôles
Jusqu'à 690 V :
14 A / 3 pôles
14 A / 4,6 pôles 		Jusqu'à 415 V :
40 A / 3 pôles
40 A / 6 pôles
Jusqu'à 690 V :
22 A / 3 pôles
17 A / 6 pôles 		Jusqu'à 415 V :
71 A / 3 pôles
55 A / 6 pôles
Jusqu'à 690 V :
23 A / 3 pôles
17 A / 6 pôles
Borne de raccordement 4 mm² – 10 mm² 16 mm² – 35 mm² 50 mm² – 70 mm²
Type GHG 981 (100 A) GHG 981 (160 A) GHG 981 (250 A)
Fusible Jusqu'à 415 V CA : 315 A gG
Jusqu'à 690 V CA : 355 A gG 		Jusqu'à 415 V CA : 315 A gG
Jusqu'à 690 V CA : 355 A gG 		Jusqu'à 415 V CA : 315 A gG
Jusqu'à 690 V CA : 355 A gG
Pouvoir de commutation AC-3 selon EN 60947-3 Annexe A 100 A 160 A 250 A
Borne de raccordement 50 mm² – 70 mm² 95 mm² – M8 × 25 185 mm² – M10 × 30
Type GES 981 (400 A) GES 981 (630 A) GHG 981 (700 A)
Fusible Jusqu'à 415 V CA : 500 A gG
Jusqu'à 690 V CA : 500 A gG 		Jusqu'à 415 V CA : 800 A gG
Jusqu'à 690 V CA : 800 A gG 		Jusqu'à 415 V CA : 800 A gG
Jusqu'à 690 V CA : 800 A gG
Pouvoir de coupure AC-3 selon EN 60947-3 Annexe A 400 A 630 A 700 A
Bornes de raccordement 1 × 240 mm² 2 × 185 mm² – M12 × 40 2 × 240 mm² – M12 × 40
