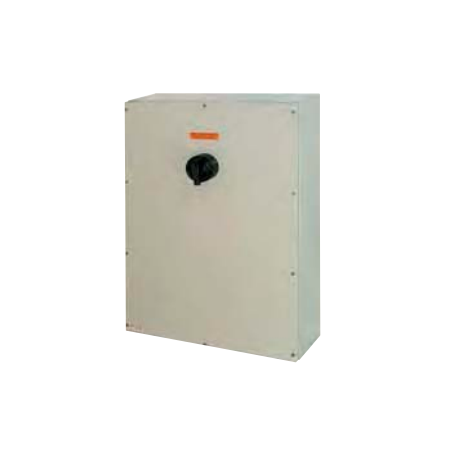

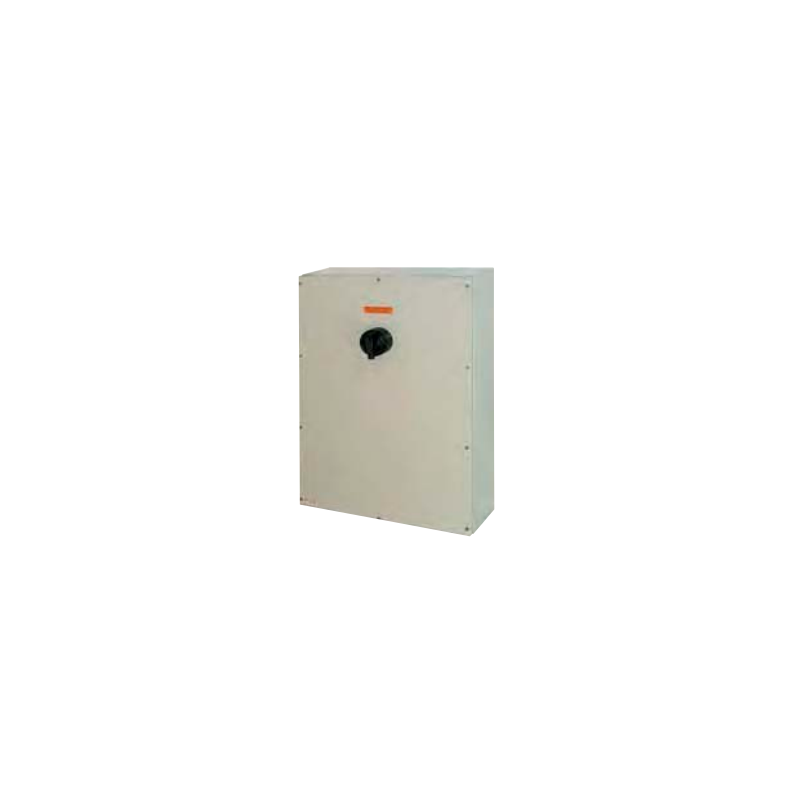

Wyłącznik bezpieczeństwa dla stref 22 (400A) GHG 981 0048 R0275
Wyłącznik bezpieczeństwa dla stref 22 (400A) GHG 981 0048 R0275

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Eaton / CEAG

Sicherheitsschalter für Zone 22 (400A) GHG 981 0048 R0275

  • GHG 981 0048 R0275
  • Material
  • Nennstrom
  • Größe

Allgemeine Tabelle für alle GHG 981:

Baumusterprüfung Zertifikat
Parameter Wert
Kennzeichnung gemäß 2014/34/EU II 3 D Ex tc IIIC T80°C Dc
CCH 15 ATEX 1001
Zulässige Umgebungstemperatur -55 °C bis +40 °C / +45 °C / +50 °C / +55 °C – siehe Betriebsanleitung
Mechanische Festigkeitsklasse (IK) gemäß EN 50102 IK 09 = 10 J
Bemessungsspannung bis 690 V
Bemessungsstrom Siehe Bestellinformationen
Frequenz 50 – 60 Hz
Trennschalter für Servicearbeiten gemäß IEC 62262-1 Klasse 1 (25 A – 80 A)
Schutzklasse I und II
Schutzart nach EN 60529 IP66
Hilfskontakt 1 x Schließer (NO) – mit Ein-, Aus- und Einschaltverzögerung
1 x Öffner (NC) – mit Ein-, Aus- und Einschaltverzögerung
Mit Vorhängeschloss abschließbar In der Aus-Stellung mit 3 handelsüblichen Vorhängeschlössern abschließbar.
Gehäusefarbe Kunststoff = Schwarz / Stahlblech = RAL 7032 / Edelstahl 316L = elektropoliert

Detaillierte Tabelle für verschiedene GHG-Typen:

Typ GHG 981 (25 A) GHG 981 (40 A) GHG 981 (80 A)
Sicherung bis 415 V AC: 50 A gG
bis 690 V AC: 50 A gG 		down 415 V AC: 50 A gG
bis 690 V AC: 80 A gG 		bis 415 V AC: 100 A gG
Bis 690 V AC: 100 A gG
AC-3 Schaltvermögen gemäß EN 60947-3 Anhang A Bis 415 V:
25 A / 3-polig
23 A / 4,6-polig
Bis 690 V:
14 A / 3-polig
14 A / 4,6-polig 		Bis 415 V:
40 A / 3-polig
40 A / 6-polig
Bis 690 V:
22 A / 3-polig
17 A / 6-polig 		Bis 415 V:
71 A / 3-polig
55 A / 6-polig
Bis 690 V:
23 A / 3-polig
17 A / 6-polig
Anschlussklemmen 4 mm² – 10 mm² 16 mm² – 35 mm² 50 mm² – 70 mm²
Typ GHG 981 (100 A) GHG 981 (160 A) GHG 981 (250 A)
Sicherung bis 415 V AC: 315 A gG
bis 690 V AC: 355 A gG 		bis 415 V AC: 315 A gG
bis 690 V AC: 355 A gG 		bis 415 V AC: 315 A gG
bis 690 V AC: 355 A gG
Schaltvermögen AC-3 gemäß EN 60947-3 Anhang A 100 A 160 A 250 A
Anschlussklemmen 50 mm² – 70 mm² 95 mm² – M8 × 25 185 mm² – M10 × 30
Typ GHG 981 (400 A) GHG 981 (630 A) GHG 981 (700 A)
Sicherung bis 415 V AC: 500 A gG
bis 690 V AC: 500 A gG 		bis 415 V AC: 800 A gG
bis 690 V AC: 800 A gG 		Bis 415 V AC: 800 A gG
Bis 690 V AC: 800 A gG
AC-3-Schaltvermögen gemäß EN 60947-3 Anhang A 400 A 630 A 700 A
Anschlussklemmen 1 × 240 mm² 2 × 185 mm² – M12 × 40 2 × 240 mm² – M12 × 40
