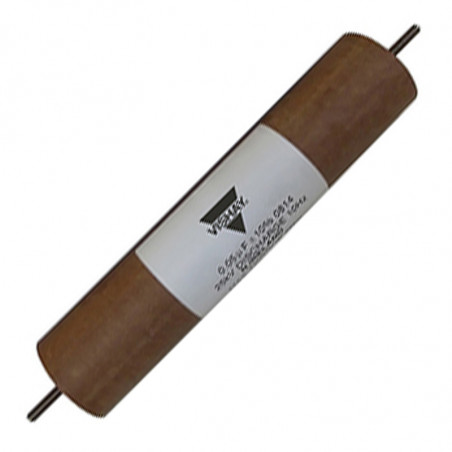

Les photos sont à titre informatif uniquement. Voir les spécifications du produit
please use latin characters
Alimentations HV, filtres HV, émetteurs RF.
| Plage de température: | de -40°C à 80°C |
|---|---|
| Tolérance de capacité: | ±10% à 1 kHz |
| Durée de vie: | 65°C et UN - 50000 heures |
| Position de montage: | verticale |
| Type | Capacité [µF] | Tension UDC [kV] | Dimensions [mm] | |
|---|---|---|---|---|
| L | D | |||
| EC100-104 | 0,1 | 10 | 115 | 65 |
| EC100-254 | 0,25 | 10 | 140 | 75 |
| EC100-504 | 0,5 | 10 | 205 | 95 |
| EC200-503 | 0,05 | 20 | 180 | 65 |
| EC200-104 | 0,1 | 20 | 230 | 65 |
| EC200-254 | 0,25 | 20 | 280 | 75 |
| EC200-504 | 0,5 | 20 | 360 | 95 |
| EC300-253 | 0,025 | 30 | 245 | 65 |
| EC300-503 | 0,05 | 30 | 320 | 65 |
| EC300-104 | 0,1 | 30 | 395 | 65 |
| EC300-254 | 0,25 | 30 | 510 | 75 |
| EC400-253 | 0,025 | 40 | 305 | 65 |
| EC400-503 | 0,05 | 40 | 410 | 65 |
| EC400-104 | 0,1 | 40 | 345 | 95 |
| EC500-103 | 0,01 | 50 | 270 | 65 |
| EC500-253 | 0,025 | 50 | 335 | 65 |
| EC500-503 | 0,05 | 50 | 430 | 75 |
| EC500-104 | 0,1 | 50 | 430 | 95 |
| EC600-502 | 0,005 | 60 | 310 | 65 |
| EC600-103 | 0,01 | 60 | 310 | 75 |
| EC600-253 | 0,025 | 60 | 390 | 75 |
| EC600-503 | 0,05 | 60 | 500 | 75 |
| EC600-104 | 0,1 | 60 | 615 | 95 |
| EC800-502 | 0,005 | 80 | 400 | 65 |
| EC800-103 | 0,01 | 80 | 400 | 75 |
| EC800-253 | 0,025 | 80 | 500 | 95 |
| EC800-503 | 0,05 | 80 | 650 | 95 |
| EC1000-502 | 0,005 | 100 | 485 | 65 |
| EC1000-103 | 0,01 | 100 | 485 | 75 |
| EC1000-253 | 0,025 | 100 | 610 | 95 |
| EC1000-253 | 0,05 | 100 | 800 | 95 |
| EC1200-502 | 0,005 | 120 | 425 | 75 |

La valeur de la composante continue et des ondulations ne doit pas dépasser la valeur nominale de la tension du condensateur. La valeur admissible des ondulations de tension par rapport à la valeur de la tension nominale (valeur crête à crête).
