Profils de silicone extrudés
  • Profils de silicone extrudés

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: TC SHIELDING

Profils de silicone extrudés

A comprehensive range of cross sections and materials are available in extruded form. The profiles shown below are preferred standard sizes that are readily available. T. C. Shielding also manufacture many customer specials for applications that are not satisfied by standard profiles. Typical cross sectional tolerance: +0.15mm. All dimensions shown in mm.


Standard extruded profiles:
EcE Material Reference (Type) 1A/1 IB/1 IB/2 ID/1 11/1 11/3 11/4
Elastomer Type (Sil - Silicone, F/Sil - Fluorosilicone) Sil Sil Sil Sil Sil Si 1 Sil
Filler Material (Silver on Aluminium,Nickel,Copper,Glass [&] Nickel Graphite) Ag/Ni Ag/Cu Ag/Cu Ag/Al Ag/Glass Ag/Glass Ag/Glass
Colour Tan Tan Tan Tan Tan Tan Tan

EcE Material Reference (Type) 1J/2 1J/3 ID/2 2A 2B 2D 2J
Elastomer Type (Sil - Silicone, F/Sil - Fluorosilicone) Sil Sil Sil F/Sil F/Sil F/Sil F/Sil
Filler Material (Silver on Aluminium,Nickel,Copper,Glass [&] Nickel Graphite) Ni/Gr Ni/Gr Ag/Al Ag/Ni Ag/Cu Ag/Al Ni/Gr
Colour Grey Grey Tan Tan Tan Lt Grn Dk Grn

‘O’ Section

Wytłaczane profile silikonowe
TC Ref. Dia. a TC Ref. Dia. a TC Ref. Dia. a
010 1,02 016 2,62 022 3,81
011 1,35 017 2,84 023 4,06
012 1,57 018 3,02 024 4,78
013 1,78 019 3,18 025 5,49
014 2,03 020 3,30 026 6,35
015 2,36 021 3,53

Hollow ‘O’ Section

Wytłaczane profile silikonowe
TC Ref. Dia. a Dia. b
027 2,40 0,80
028 3,18 1,14
029 3,96 1,27
030 6,35 3,18
031 7,92 4,88
032 9,53 6,35

‘D’ Section
Wytłaczane profile silikonowe
TC Ref. Dia. a Dia. b Rad. R
033 1,40 1,63 0,70
034 1,57 1,73 0,79
035 2,39 1,98 1,19
036 1,98 2,26 0,99
037 1,57 2,54 0,79
038 3,81 2,79 1,91
039 3,00 3,96 1,50
040 4,52 4,45 2,26
041 3,96 3,96 1,98

Hollow ‘D’ Section
Wytłaczane profile silikonowe
TC Ref. Dia. a Dia. b Dia. c Rad. R
042 3,96 3,96 1,14 1,98
043 4,75 4,72 1,27 2,36
044 7,92 7,92 1,27 3,96
045 7,92 7,92 1,57 3,96
046 12,37 8,23 2,03 6,20
047 6,35 6,35 1,65 3,18

Flat Strip Section

Wytłaczane profile silikonowe
TC Ref. Dia. a Dia. b TC Ref. Dia. a Dia. b
048 1,60 1,07 067 12,70 1,91
049 2,41 1,57 068 12,70 3,18
050 3,05 1,91 069 12,70 4,78
051 3,18 1,57 070 19,05 1,57
052 3,96 1,57 071 22,35 1,57
053 6,35 1,57 072 25,40 6,35

Channel Section

Wytłaczane profile silikonowe
TC Ref. Dia. a Dia. b Dia. c Dia. d
054 2,54 2,54 0,86 0,84
055 3,20 2,79 0,66 1,27
056 3,20 5,72 0,51 1,91
057 3,96 3,94 1,57 1,19
058 4,45 3,96 1,19 1,91
059 8,31 5,94 1,57 2,92

Hollow ‘P’ Section
Wytłaczane profile silikonowe
TC Ref. Dia. a Dia. b Dia. c Dia. d
060 5,08 2,03 1,57 12,70
061 5,08 2,03 1,57 21,59
062 6,35 3,18 1,57 12,70
063 6,35 3,18 1,57 15,88
064 6,35 3,18 1,57 22,22
065 7,92 4,75 1,57 22,22
066 9,14 6,48 1,79 19,81

Hollow Rectangular Section
Wytłaczane profile silikonowe
TC Ref. Dia.a Dia.b Dia.c
073 7,75 8,38 3,18
074 9,53 9,53 4,78







Przykład zamówienia

Przykład zamówienia EA-XX-XXX
Przykład: EA - 1D/1 - 010
EA - wytłaczane
1D/1 - opiłki srebra
010 - Dia.ar 1,02 mm, profil 'O'

Uwaga: inne kształty dostępne na zapytanie.

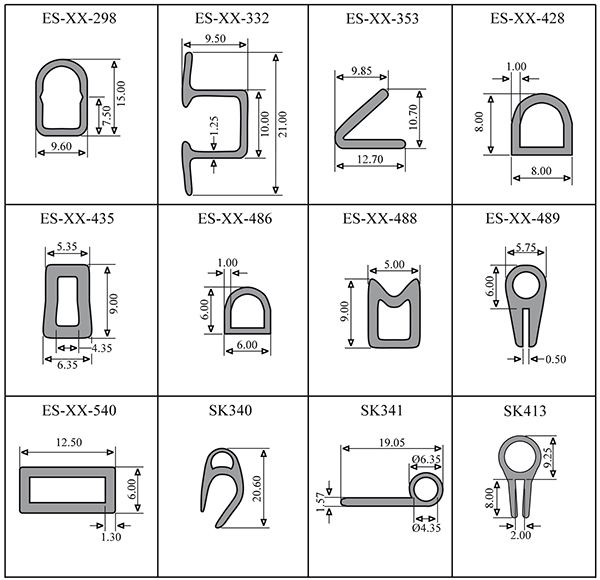

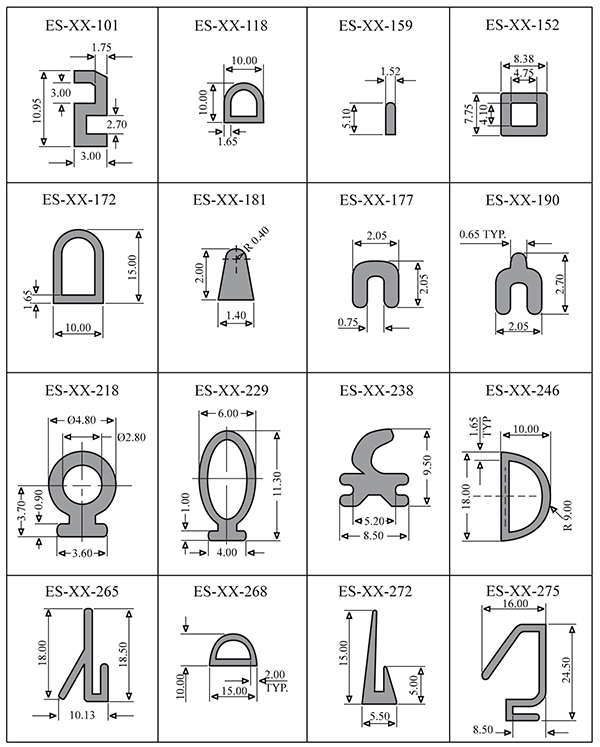

Special Extruded Profiles

Wytłaczane profile silikonowe


Wytłaczane profile silikonowe

Non standard profiles that have all been developed to suit specific customer applications for carbon loadedelastomer seals.

Wytłaczane profile silikonowe

Based on carbon loaded silicone, a range of clip-on, rivet mounted and P.S.A. backed extrusions can be supplied as extruded lengths or mitre jointed to suit cabinets,

Uwaga:
Możliwość zaprojektowania i wykonania profilu pod Dia.gania klienta.
W celu uzyskania szczegółowych informacji prosimy o kontakt z działem technicznym DACPOL Sp. z o.o.
