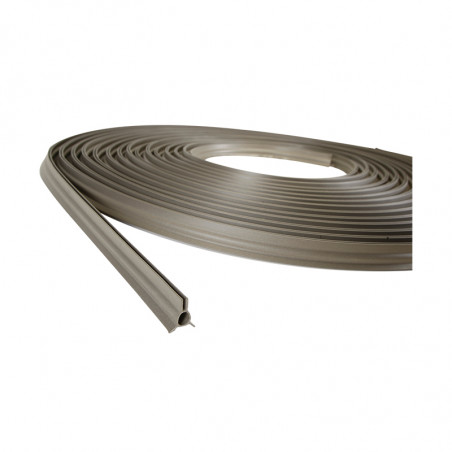

Wytłaczane profile silikonowe
Średnica oraz kształt wytłaczanych profili silikonowych oraz rodzaj użytego materiału zależy od wytłaczanej formy oraz potrzeb. Elastomery wykonane są z silikonu lub fluorosilikonu i wypełnione przewodzącymi opiłkami takimi jak srebrzony nikiel, srebrzona miedź, srebrzone aluminium, niklowany grafit. Profile silikonowe przedstawione poniżej, to standardowe rozmiary i kształty. Dostępne są również produkty wykonane na życzenie wg specjalnych wymagań i specyfikacji. Typowa tolerancja: +/- 0,15 mm. Wszystkie wymiary w mm.
Standardowe dostępne materiały
Kod materiału (typ) | 1A/1 | IB/1 | IB/2 | ID/1 | 11/1 | 11/3 | 11/4 |
---|---|---|---|---|---|---|---|
Rodzaj elastomeru (Sil - silikon, F/Sil -fluorosilikon) | Sil | Sil | Sil | Sil | Sil | Si 1 | Sil |
Rodzaj materiału zatopionego | Ag/Ni | Ag/Cu | Ag/Cu | Ag/Al | Ag/szkło | Ag/szkło | Ag/szkło |
Kolor | brąz | brąz | brąz | brąz | brąz | brąz | brąz |
Kod materiału (typ) | 1J/2 | 1J/3 | ID/2 | 2A | 2B | 2D | 2J |
---|---|---|---|---|---|---|---|
Rodzaj elastomeru (Sil - silikon, F/Sil -fluorosilikon) | Sil | Sil | Sil | F/Sil | F/Sil | F/Sil | F/Sil |
Rodzaj materiału zatopionego | Ni/Gr | Ni/Gr | Ag/Al | Ag/Ni | Ag/Cu | Ag/Al | Ni/Gr |
Kolor | szary | szary | brąz | brąz | brąz | zielony | zielony |

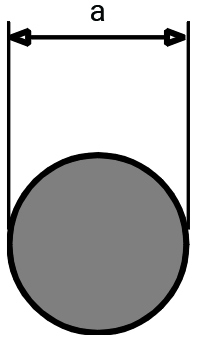

Profil typ 'O'
Kod | Wym. a | Kod | Wym. a | Kod | Wym. a |
---|---|---|---|---|---|
010 | 1,02 | 016 | 2,62 | 022 | 3,81 |
011 | 1,35 | 017 | 2,84 | 023 | 4,06 |
012 | 1,57 | 018 | 3,02 | 024 | 4,78 |
013 | 1,78 | 019 | 3,18 | 025 | 5,49 |
014 | 2,03 | 020 | 3,30 | 026 | 6,35 |
015 | 2,36 | 021 | 3,53 |
Profil silikonowy typ 'O' z otworem
Kod | Wym. a | Wym. b |
---|---|---|
027 | 2,40 | 0,80 |
028 | 3,18 | 1,14 |
029 | 3,96 | 1,27 |
030 | 6,35 | 3,18 |
031 | 7,92 | 4,88 |
032 | 9,53 | 6,35 |

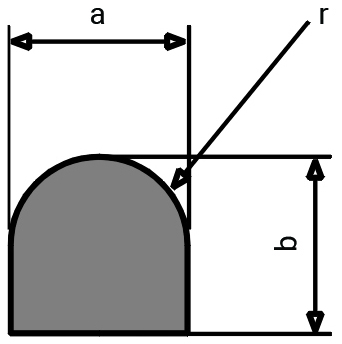

Profil typ 'D'
Kod | Wym. a | Wym. b | Promień R |
---|---|---|---|
033 | 1,40 | 1,63 | 0,70 |
034 | 1,57 | 1,73 | 0,79 |
035 | 2,39 | 1,98 | 1,19 |
036 | 1,98 | 2,26 | 0,99 |
037 | 1,57 | 2,54 | 0,79 |
038 | 3,81 | 2,79 | 1,91 |
039 | 3,00 | 3,96 | 1,50 |
040 | 4,52 | 4,45 | 2,26 |
041 | 3,96 | 3,96 | 1,98 |

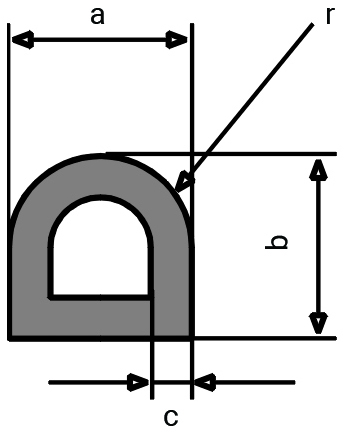

Profil silikonowy typ 'D' z otworem
Kod | Wym. a | Wym. b | Wym. c | Promień R |
---|---|---|---|---|
042 | 3,96 | 3,96 | 1,14 | 1,98 |
043 | 4,75 | 4,72 | 1,27 | 2,36 |
044 | 7,92 | 7,92 | 1,27 | 3,96 |
045 | 7,92 | 7,92 | 1,57 | 3,96 |
046 | 12,37 | 8,23 | 2,03 | 6,20 |
047 | 6,35 | 6,35 | 1,65 | 3,18 |

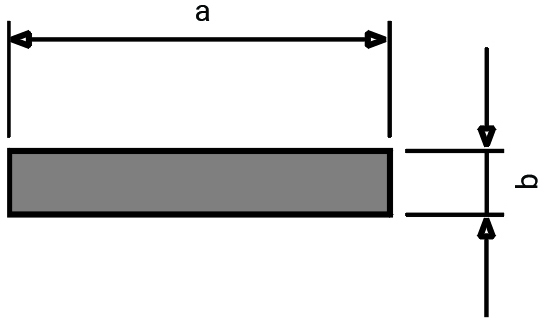

Cienki pasek
Kod | Wym. a | Wym. b | Kod | Wym. a | Wym. b |
---|---|---|---|---|---|
048 | 1,60 | 1,07 | 067 | 12,70 | 1,91 |
049 | 2,41 | 1,57 | 068 | 12,70 | 3,18 |
050 | 3,05 | 1,91 | 069 | 12,70 | 4,78 |
051 | 3,18 | 1,57 | 070 | 19,05 | 1,57 |
052 | 3,96 | 1,57 | 071 | 22,35 | 1,57 |
053 | 6,35 | 1,57 | 072 | 25,40 | 6,35 |
Wytłaczany profil silikonowy 'U'
Kod | Wym. a | Wym. b | Wym. c | Wym. d |
---|---|---|---|---|
054 | 2,54 | 2,54 | 0,86 | 0,84 |
055 | 3,20 | 2,79 | 0,66 | 1,27 |
056 | 3,20 | 5,72 | 0,51 | 1,91 |
057 | 3,96 | 3,94 | 1,57 | 1,19 |
058 | 4,45 | 3,96 | 1,19 | 1,91 |
059 | 8,31 | 5,94 | 1,57 | 2,92 |
Profil 'P' z otworem
Kod | Wym. a | Wym. b | Wym. c | Wym. d |
---|---|---|---|---|
060 | 5,08 | 2,03 | 1,57 | 12,70 |
061 | 5,08 | 2,03 | 1,57 | 21,59 |
062 | 6,35 | 3,18 | 1,57 | 12,70 |
063 | 6,35 | 3,18 | 1,57 | 15,88 |
064 | 6,35 | 3,18 | 1,57 | 22,22 |
065 | 7,92 | 4,75 | 1,57 | 22,22 |
066 | 9,14 | 6,48 | 1,79 | 19,81 |
Profil silikonowy prostokątny
Kod | Wym.a | Wym.b | Wym.c |
---|---|---|---|
073 | 7,75 | 8,38 | 3,18 |
074 | 9,53 | 9,53 | 4,78 |
Przykład zamówienia
EA-XX-XXX
Przykład: EA - 1D/1 - 010
EA - wytłaczane
1D/1 - opiłki srebra
010 - wymiar 1,02 mm, profil 'O'
Uwaga: inne kształty dostępne na zapytanie.
Profile EMC, wykonane z silikonu z dodatkami węgla zaprojektowane są jako wersje “low cost”. Obejmują one wersje clip-on, rivet mounted i P.S.A. Ekranowanie wynosi 30-65 dB w zakresie od 200KHz – 10GHz oraz uszczelnienie IP65.
Uwaga: Możliwość zaprojektowania i wykonania profilu silikonowego pod wymagania klienta . W celu uzyskania szczegółowych informacji prosimy o kontakt z działem technicznym DACPOL Sp. z o.o.
Sprawdź również: przekaźniki monitorujące prąd i napięcie.
Wyślij zapytanie ofertowe
Jesteś zainteresowany tym produktem? Potrzebujesz dodatkowych informacji lub indywidualnej wyceny?
Skontaktuj się z nami
Musisz być zalogowany/a
Wytłaczane profile silikonowe
Średnica oraz kształt wytłaczanych profili silikonowych oraz rodzaj użytego materiału zależy od wytłaczanej formy oraz potrzeb. Elastomery wykonane są z silikonu lub fluorosilikonu i wypełnione przewodzącymi opiłkami takimi jak srebrzony nikiel, srebrzona miedź, srebrzone aluminium, niklowany grafit. Profile silikonowe przedstawione poniżej, to standardowe rozmiary i kształty. Dostępne są również produkty wykonane na życzenie wg specjalnych wymagań i specyfikacji. Typowa tolerancja: +/- 0,15 mm. Wszystkie wymiary w mm.
Standardowe dostępne materiały
Kod materiału (typ) | 1A/1 | IB/1 | IB/2 | ID/1 | 11/1 | 11/3 | 11/4 |
---|---|---|---|---|---|---|---|
Rodzaj elastomeru (Sil - silikon, F/Sil -fluorosilikon) | Sil | Sil | Sil | Sil | Sil | Si 1 | Sil |
Rodzaj materiału zatopionego | Ag/Ni | Ag/Cu | Ag/Cu | Ag/Al | Ag/szkło | Ag/szkło | Ag/szkło |
Kolor | brąz | brąz | brąz | brąz | brąz | brąz | brąz |
Kod materiału (typ) | 1J/2 | 1J/3 | ID/2 | 2A | 2B | 2D | 2J |
---|---|---|---|---|---|---|---|
Rodzaj elastomeru (Sil - silikon, F/Sil -fluorosilikon) | Sil | Sil | Sil | F/Sil | F/Sil | F/Sil | F/Sil |
Rodzaj materiału zatopionego | Ni/Gr | Ni/Gr | Ag/Al | Ag/Ni | Ag/Cu | Ag/Al | Ni/Gr |
Kolor | szary | szary | brąz | brąz | brąz | zielony | zielony |
Profil typ 'O'
Kod | Wym. a | Kod | Wym. a | Kod | Wym. a |
---|---|---|---|---|---|
010 | 1,02 | 016 | 2,62 | 022 | 3,81 |
011 | 1,35 | 017 | 2,84 | 023 | 4,06 |
012 | 1,57 | 018 | 3,02 | 024 | 4,78 |
013 | 1,78 | 019 | 3,18 | 025 | 5,49 |
014 | 2,03 | 020 | 3,30 | 026 | 6,35 |
015 | 2,36 | 021 | 3,53 |
Profil silikonowy typ 'O' z otworem
Kod | Wym. a | Wym. b |
---|---|---|
027 | 2,40 | 0,80 |
028 | 3,18 | 1,14 |
029 | 3,96 | 1,27 |
030 | 6,35 | 3,18 |
031 | 7,92 | 4,88 |
032 | 9,53 | 6,35 |
Profil typ 'D'
Kod | Wym. a | Wym. b | Promień R |
---|---|---|---|
033 | 1,40 | 1,63 | 0,70 |
034 | 1,57 | 1,73 | 0,79 |
035 | 2,39 | 1,98 | 1,19 |
036 | 1,98 | 2,26 | 0,99 |
037 | 1,57 | 2,54 | 0,79 |
038 | 3,81 | 2,79 | 1,91 |
039 | 3,00 | 3,96 | 1,50 |
040 | 4,52 | 4,45 | 2,26 |
041 | 3,96 | 3,96 | 1,98 |
Profil silikonowy typ 'D' z otworem
Kod | Wym. a | Wym. b | Wym. c | Promień R |
---|---|---|---|---|
042 | 3,96 | 3,96 | 1,14 | 1,98 |
043 | 4,75 | 4,72 | 1,27 | 2,36 |
044 | 7,92 | 7,92 | 1,27 | 3,96 |
045 | 7,92 | 7,92 | 1,57 | 3,96 |
046 | 12,37 | 8,23 | 2,03 | 6,20 |
047 | 6,35 | 6,35 | 1,65 | 3,18 |
Cienki pasek
Kod | Wym. a | Wym. b | Kod | Wym. a | Wym. b |
---|---|---|---|---|---|
048 | 1,60 | 1,07 | 067 | 12,70 | 1,91 |
049 | 2,41 | 1,57 | 068 | 12,70 | 3,18 |
050 | 3,05 | 1,91 | 069 | 12,70 | 4,78 |
051 | 3,18 | 1,57 | 070 | 19,05 | 1,57 |
052 | 3,96 | 1,57 | 071 | 22,35 | 1,57 |
053 | 6,35 | 1,57 | 072 | 25,40 | 6,35 |
Wytłaczany profil silikonowy 'U'
Kod | Wym. a | Wym. b | Wym. c | Wym. d |
---|---|---|---|---|
054 | 2,54 | 2,54 | 0,86 | 0,84 |
055 | 3,20 | 2,79 | 0,66 | 1,27 |
056 | 3,20 | 5,72 | 0,51 | 1,91 |
057 | 3,96 | 3,94 | 1,57 | 1,19 |
058 | 4,45 | 3,96 | 1,19 | 1,91 |
059 | 8,31 | 5,94 | 1,57 | 2,92 |
Profil 'P' z otworem
Kod | Wym. a | Wym. b | Wym. c | Wym. d |
---|---|---|---|---|
060 | 5,08 | 2,03 | 1,57 | 12,70 |
061 | 5,08 | 2,03 | 1,57 | 21,59 |
062 | 6,35 | 3,18 | 1,57 | 12,70 |
063 | 6,35 | 3,18 | 1,57 | 15,88 |
064 | 6,35 | 3,18 | 1,57 | 22,22 |
065 | 7,92 | 4,75 | 1,57 | 22,22 |
066 | 9,14 | 6,48 | 1,79 | 19,81 |
Profil silikonowy prostokątny
Kod | Wym.a | Wym.b | Wym.c |
---|---|---|---|
073 | 7,75 | 8,38 | 3,18 |
074 | 9,53 | 9,53 | 4,78 |
Przykład zamówienia
EA-XX-XXX
Przykład: EA - 1D/1 - 010
EA - wytłaczane
1D/1 - opiłki srebra
010 - wymiar 1,02 mm, profil 'O'
Uwaga: inne kształty dostępne na zapytanie.
Profile EMC, wykonane z silikonu z dodatkami węgla zaprojektowane są jako wersje “low cost”. Obejmują one wersje clip-on, rivet mounted i P.S.A. Ekranowanie wynosi 30-65 dB w zakresie od 200KHz – 10GHz oraz uszczelnienie IP65.
Uwaga: Możliwość zaprojektowania i wykonania profilu silikonowego pod wymagania klienta . W celu uzyskania szczegółowych informacji prosimy o kontakt z działem technicznym DACPOL Sp. z o.o.
Sprawdź również: przekaźniki monitorujące prąd i napięcie.
