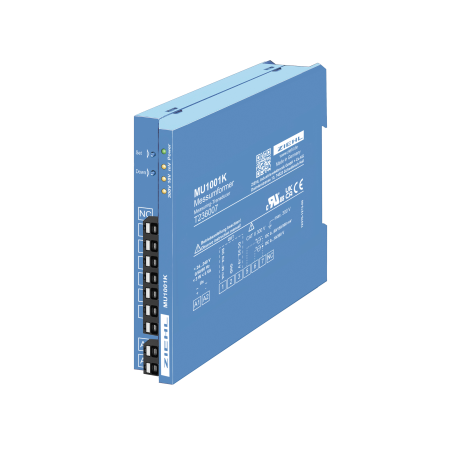

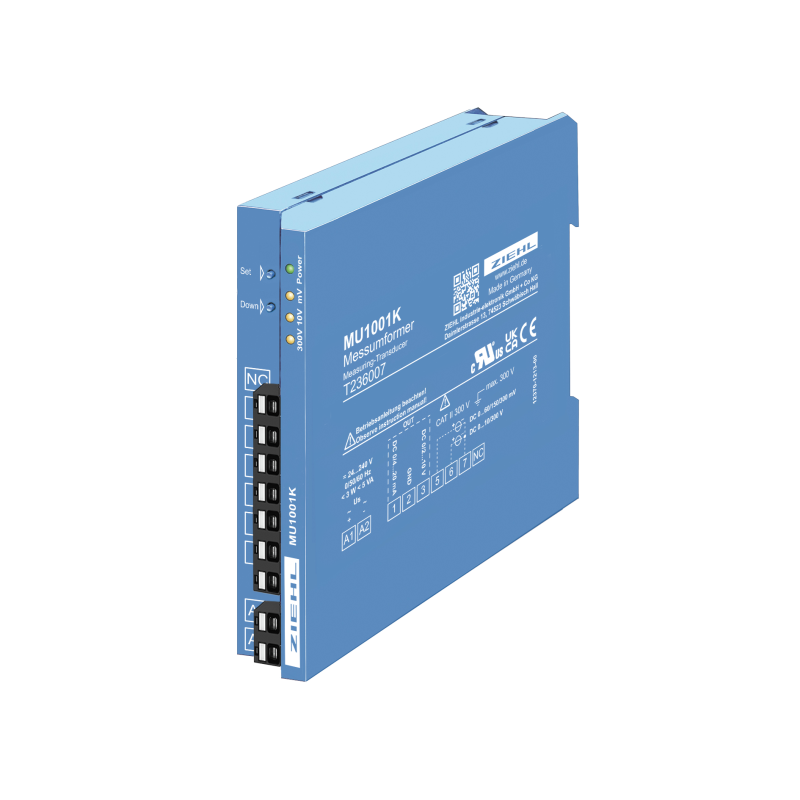

MU1001K - Transducteur de mesure - T236007

Les transducteurs de mesure universels MU1001K mesurent des signaux CC jusqu'à 300 V. Les entrées 60/150/300 mV mesurent le courant continu. L'utilisateur peut sélectionner des plages de mesure prédéfinies. D'autres plages de mesure (zéro et pleine échelle) peuvent être facilement mises à l'échelle. Les signaux de sortie DC 0/2-10 V et 0/4-20 mA sont isolés de l'entrée de mesure et de la tension d'alimentation.

Grâce à son alimentation universelle AC/DC 24-240 V, le convertisseur de mesure peut être connecté à toutes les tensions d'alimentation courantes.

Aperçu des fonctions

• Signal de sortie 0-20 mA et 0-10 V ou 4-20 mA et 2-10 V
• Tension d'alimentation nominale AC/DC 24-240 V
• Isolation entre les entrées, les sorties et la tension d'alimentation
• Plages standard réglables, plages d'entrée universellement évolutives

Entrées

• DC -300 … 300 mV (valeurs préréglées : 0…60 / 0…150 / 0…300 / -60…60 / -150…150 / -300…300 mV)
• -10…10 V CC (valeurs préréglées : 0…10 / 2…10 / -10…10 V)
• 0…300 V CC (valeurs préréglées : 0…20 / 0…50 / 0…100 / 0…200 / 0…300 V)

Les zéros et les pleines échelles pour des plages de mesure supplémentaires peuvent être librement sélectionnés par l'utilisateur.

Modifications de T236006.1 à T236017 : Version avec bornes à ressort conforme RoHS/REACH
Vous trouverez plus d'informations dans notre information client : « Nouvelles bornes pour appareils de type K »
