Hersteller: ZIEHL

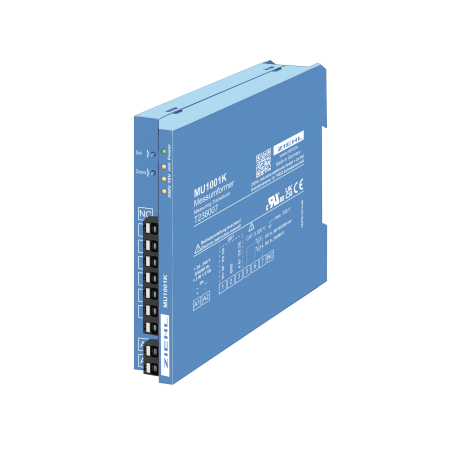

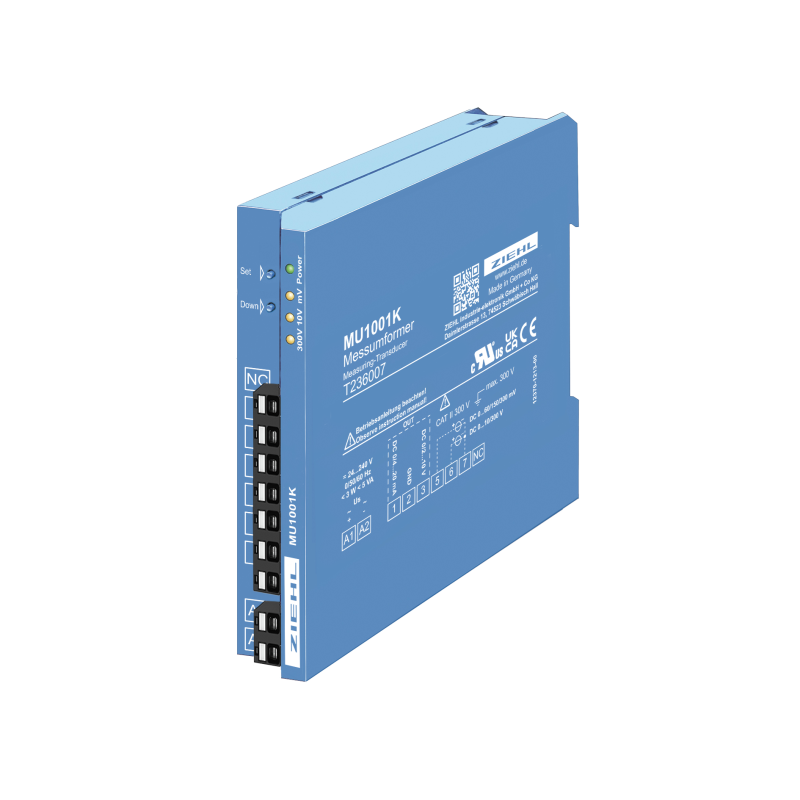

MU1001K - Messumformer - T236007

  • T236007
  • Produkttyp IP54 / abhängig von Montage und Position
  • Versorgungsspannung AC/DC 24 - 240 V
  • Ausführung Motor IP44, Elektronik IP20 / je nach Montage und Lage
  • Zertifikat kundenspezifisch
  • Ausgangsfunktion Analogausgänge 0/4-20 mA, 0-10 V
  • Gemessener Wert Standardsignale 0/4-20 mA, 0-10 V, Spannungs-, Strommessung
Der Universal-Messumformer MU1001K kann Gleichspannungen bis 300 V messen. Die Eingänge 60/150/300 mV messen Gleichspannung. Voreingestellte Messbereiche sind frei wählbar. Weitere Messbereiche (Null- und Vollbereich) lassen sich einfach skalieren. Die Ausgangssignale DC 0/2-10 V und 0/4-20 mA sind vom Messeingang und der Versorgungsspannung getrennt.

Mit seiner universellen Stromversorgung AC/DC 24-240 V kann der Messumformer an alle gängigen Versorgungsspannungen angeschlossen werden.

Funktionsübersicht

  • Ausgangssignal 0-20mA und 0-10V oder 4-20mA und 2-10V
  • Nennversorgungsspannung AC/DC 24-240V
  • Isolation zwischen Ein- und Ausgängen und Versorgungsspannung
  • Standardbereiche einstellbar, universell skalierbare Eingangsbereiche

Eingänge

  • DC -300 … 300 mV (Vorgabewerte: 0…60 / 0…150 / 0…300 / -60…60 / -150…150 / -300…300 mV)
  • DC -10 … 10 V (Vorgabewerte: 0…10 / 2…10 / -10…10 V)
  • DC 0 … 300 V (Vorgabewerte: 0…20 / 0…50 / 0…100 / 0…200 / 0…300 V)

Nullpunkte und Skalenendwerte für weitere Messbereiche sind frei wählbar.


Änderungen von T236006.1 zu T236017: Version mit Federklemmen RoHS/REACH-konform
Weitere Informationen finden Sie in unserer Kundeninformation: „Neue Klemmen für K-Typ-Geräte“
