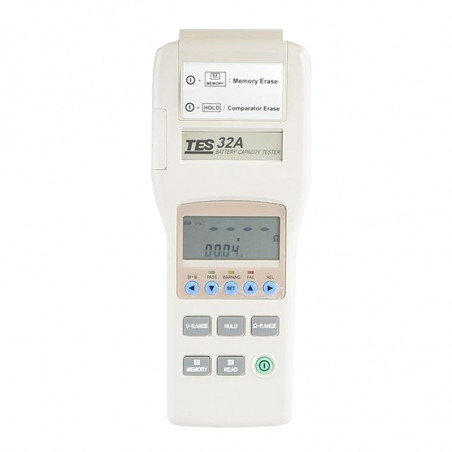

TES-32A - Testeur de capacité de la batterie

Le TES-32A est conçu pour mesurer la résistance interne et la tension aux bornes en circuit ouvert des batteries nickel-métal hydrure (NiMH), nickel-cadmium (NiCd), lithium-ion (Li-ion), alcalines et au plomb.
La mesure de la résistance interne en courant alternatif est réalisée par la méthode à quatre fils et inclut une fonction de compensation (mise à zéro des mesures) de la résistance du fil de test afin d'éliminer son influence sur le résultat.
Le double écran LCD permet la mesure et la lecture simultanées de la résistance interne et de la tension.
Les résultats de mesure peuvent être comparés aux limites minimales et maximales admissibles de résistance interne et de tension de référence constante programmées dans le comparateur, permettant une évaluation rapide de l'état de la batterie testée (bon, relativement bon, mauvais).
Le testeur peut enregistrer 500 ensembles de données en mémoire lors d'un enregistrement manuel et jusqu'à 9 600 ensembles de données en utilisant un enregistrement continu (journalisation). Ces données peuvent être transférées vers un PC.

Fonctionnalités de l'appareil

• Mesure de la résistance interne40 mΩ ~ 40 Ω (résolution maximale 10 µΩ)
• Mesure de la tension continue4 V ~ 40 V avec une résolution maximale de 1 mV
• Mesures de résistance interne par la méthode à 4 fils
• Remise à zéro (compensation du zéro)
• Fonction HOLD
• COMPARATEUR : mémoire pour 99 réglages LO et HI de la résistance interne et HI de la tension continue, affichage par LED de couleur pour l'état de la batterie : LED verte - PASS (bon), LED jaune - WARNING (relativement bon), LED rouge - BAD (mauvais)
• Signal sonore Signal d'avertissement et résultats AVERTISSEMENT ou MAUVAIS
• Enregistrement manuel de 500 ensembles de données
• Enregistrement continu (journalisation) de 9 600 ensembles de données
• Interface optique RS-232 pour connexion PC
• Intervalles sélectionnables de 1 s à 255 s pour l'enregistrement continu
• "OL" - Indication de dépassement de capacité
• "-" - Indication d'erreur de mesure
• Arrêt automatique

border="1"> Affichage Double écran LCD et 3 LED Échantillonnage 1 mesure/s (mesure simultanée de la résistance et de la tension) Environnement de fonctionnement 0 °C à 40 °C, HR < 80 % (sans condensation) Stockage -10 °C à 50 °C, HR < 80 % (sans condensation) de condensation) Alimentation 9 V CC : 6 piles LR06 de 1,5 V (testeur) Consommation de courant maximale 1,0 VA Durée de fonctionnement continu Environ 7 heures Max. Altitude de fonctionnement Inférieure à 2 000 m au-dessus du niveau de la mer Dimensions 100 × 45 × 250 mm (testeur) [L × P × H] Poids 500 g (avec piles) Équipement Câbles d'amplification avec pinces crocodiles, manuel d'utilisation, piles : 6 × 1,6 V LR06, câble optique RS-232, logiciel sur CD Optionnel Alimentation secteur alimentation

border="1"> Piles testées Compactes, alcalines, au plomb-acide Capacité de la batterie 0 à 1200 Ah Résistance interne, précision de la fréquence du courant de test 40,00 mΩ / 400,0 mΩ / 4,000 Ω / 40,00 Ω :
± (1 % de la lecture ± 10 dΩ) ; 1 kHz ± 10 % Tension CC 4,000 V / 40,00 V ±(0,1 % de la valeur mesurée ±6 dg) Tension en circuit ouvert 3,5 Vpp CC max (aux bornes d'entrée)
