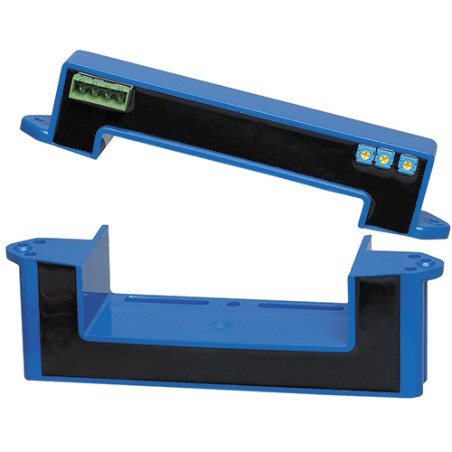

Transducteur de courant AHR 1000 B10
Transducteur de courant AHR 1000 B10

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant AHR 1000 B10

  • AHR 1000 B10
  • Précision 1,00%
  • Courant nominal (A) 1000
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] 20...50V DC
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] Panneau/Sur bus principal
  • Application Systèmes d'entraînement/Alimentations électriques/Énergies renouvelables/Batteries automobiles
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 70
  • Réponse en fréquence (-3 dB) [kHz] 6
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta ouvrir

Description

Conçu pour la mesure du courant dans des applications telles que les alimentations CA, les moteurs, les charges contrôlées par onduleur, les contrôleurs SCR, les redresseurs à découpage, les systèmes d'énergie renouvelable et les systèmes de secours par batterie. Il permet une surveillance précise de la puissance d'alimentation, de la puissance d'entrée du moteur et du courant de sortie de l'onduleur. Idéal pour les applications nécessitant une surveillance continue de l'état et la détection ou la prédiction automatique des pannes.

Applications

  • Alimentations CA ou moteurs
  • Mesure du courant efficace vrai (True RMS) : la méthode la plus précise pour surveiller la puissance d'entrée d'une alimentation ou d'un moteur
  • Charges contrôlées par onduleur
  • Surveillance du courant de sortie de l'onduleur pour évaluer les performances du moteur et de la charge
  • Régulateurs SCR ou redresseurs à découpage
  • Mesure précise du courant de sortie
  • Systèmes d'énergie renouvelable ou batteries de secours
  • Surveillance continue de l'état pour la détection/prédiction automatique des pannes

Spécifications techniques

Paramètre Valeur
Grandeur mesurée Courant
Courant nominal 1000 A
Plage de mesure 2000 A
Signal de sortie Tension CC TRMS 0-10 V
Primaire du signal CA + CC
Puissance Alimentation 20-50 V CC
Précision 1 %
Température de fonctionnement -40 °C…70 °C
Technologie Boucle ouverte, effet Hall
Montage Sur rail d'origine
Panneau -
