Transducteur de courant LA 150-P
Transducteur de courant LA 150-P

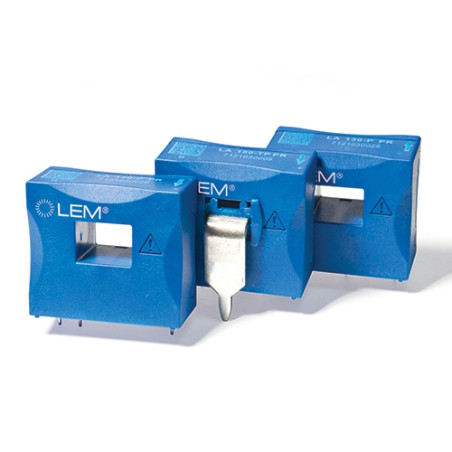

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant LA 150-P

  • LA 150-P
  • Précision 0.5
  • Courant nominal (A) 150
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] ±12…15
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] THT
  • Application Entraînements/Alimentations électriques/Énergies renouvelables/Soudage
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 85
  • Réponse en fréquence (-3 dB) [kHz] 150
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta Закритас

Description :

Conçu pour la mesure de courant électronique : continu, alternatif, pulsé, etc., avec isolation galvanique entre les circuits primaire et secondaire.

Caractéristiques principales :

  • Transducteur de courant à boucle fermée (compensé) utilisant l’effet Hall
  • Boîtier en plastique isolé conforme à la norme UL 94-V0
  • Excellente précision
  • Très bonne linéarité
  • Faible dérive thermique
  • Temps de réponse optimisé
  • Large bande passante
  • Aucune perte d’insertion
  • Haute immunité aux interférences externes
  • Capacité de surcharge pour les variateurs de courant

    • Applications :

    • Variateurs de vitesse CA et servomoteurs Moteurs
    • Convertisseurs statiques pour entraînements de moteurs à courant continu
    • Applications alimentées par batterie
    • Onduleurs (UPS)
    • Alimentations à découpage (SMPS)
    • Alimentations pour applications de soudage

    Données techniques :

    Paramètre Valeur
    Courant primaire RMS nominal 150 A
    Mesure du courant primaire Plage de mesure : 0…±212 A Mesure de la résistance à : TA = 85 °C
    RM min RM max
    ±12 V ±150 A max 0 40 Ω
    ±212 A max 0 3 Ω
    ±15 V ±150 A max 0 78 Ω
    ±212 A max 0 30 Ω
    Courant nominal secondaire RMS 75 mA
    Rapport de transmission 1:2000
    Tension d'alimentation (±5%) ±12…15 V
    Consommation de courant à UC=±15 V 10 + 10 mA
    Erreur à IPN, TA=25 °C <0,5 %
    Réponse en fréquence (-1 dB) CC…150 kHz
    Température de fonctionnement -40÷85°C
    Température de stockage -40÷95°C
    Résistance de l'enroulement secondaire à TA=25°C 64±2Ω
    Poids <25g
