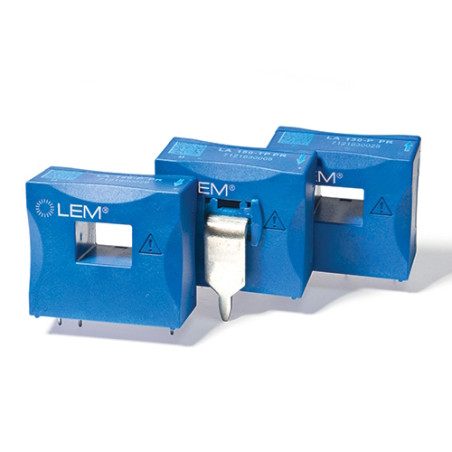

Transductor de corriente LA 150-P
Transductor de corriente LA 150-P

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente LA 150-P

  • LA 150-P
  • Precisión 0.5
  • Corriente nominal (A) 150
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] ±12…15
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Accionamientos/Fuentes de alimentación/Energías renovables/Soldadura
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 85
  • Respuesta en frecuencia (-3dB) [kHz] 150
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta Покривено
Descripción:

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características principales:

  • Transductor de corriente de lazo cerrado (compensado) mediante efecto Hall
  • Carcasa de plástico aislada según UL 94-V0
  • Excelente precisión
  • Muy buena linealidad
  • Baja deriva de temperatura
  • Tiempo de respuesta optimizado
  • Amplio ancho de banda
  • Sin pérdidas de inserción
  • Alta inmunidad a interferencias externas
  • Capacidad de sobrecarga en variadores de corriente

    • Aplicaciones:

    • Variadores de CA y servomotores de velocidad variable Motores
    • Convertidores estáticos para variadores de velocidad de motores de CC
    • Aplicaciones alimentadas por batería
    • Sistemas de alimentación ininterrumpida (SAI)
    • Fuentes de alimentación de modo conmutado (SMPS)
    • Fuentes de alimentación para aplicaciones de soldadura

    Datos técnicos:

    Parámetro Valor
    Corriente primaria nominal RMS 150 A
    Rango de medición de corriente primaria 0…±212 A
    Medición de resistencia a: TA = 85 °C
    RM mín. RM máx.
    ±12 V ±150 A máx. 0 40 Ω
    ±212 A máx. 0 3 Ω
    ±15 V ±150 A máx. 0 78 Ω
    ±212 A máx. 0 30 Ω
    Corriente nominal secundaria RMS 75 mA
    Relación de transmisión 1:2000
    Tensión de alimentación (±5%) ±12…15 V
    Consumo de corriente a UC=±15 V 10 + ISmA
    Error en IPN, TA=25 °C <0,5%
    Respuesta en frecuencia (-1 dB) CC…150 kHz
    Temperatura de funcionamiento -40÷85 °C
    Temperatura de almacenamiento -40÷95 °C
    Resistencia del devanado secundario a TA=25 °C 64 ± 2 Ω
    Peso <25 g
Menos
Lee mas
130,38 PLN
130,38 PLN Precio bruto / uds.
106,00 PLN Precio neto / pz.
Impuestos incluidos

Disponibilidad: Tenga en cuenta que este producto está agotado
