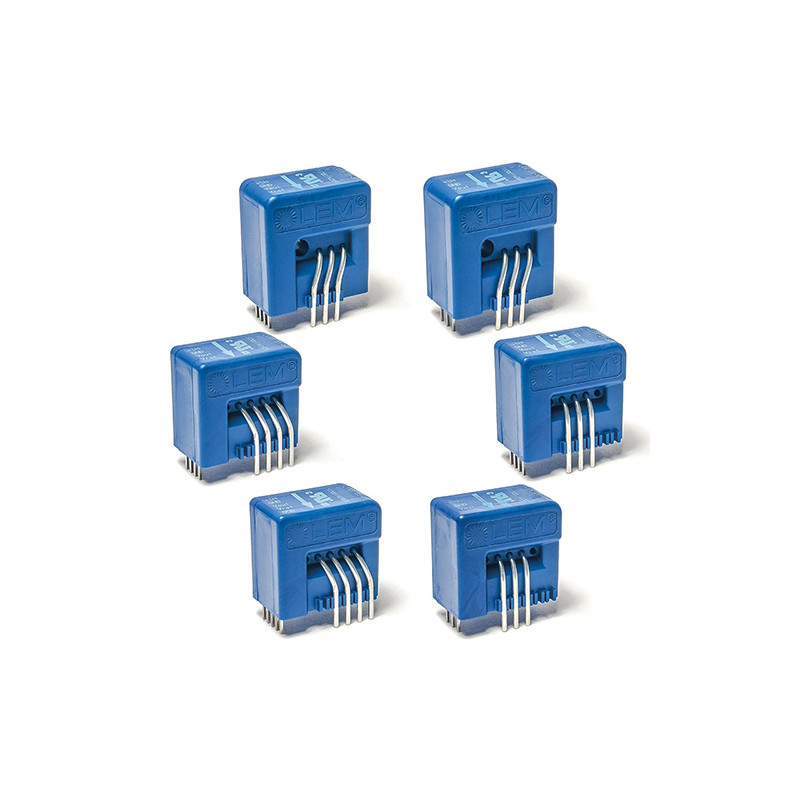

Transducteur de courant LES 50-NP
Transducteur de courant LES 50-NP

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant LES 50-NP

  • LES 50-NP
  • Précision 0.5
  • Courant nominal (A) 50
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] 5
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] THT
  • Application Entraînements/Alimentations électriques/Énergies renouvelables/Soudage
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 105
  • Réponse en fréquence (-3 dB) [kHz] 300
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta Закритас

Description

Conçu pour la mesure de courant électronique : continu, alternatif, pulsé, etc., avec isolation galvanique entre les circuits primaire et secondaire.

Caractéristiques principales

  • Transducteur de courant à boucle fermée multigamme
  • Sortie tension
  • Tension d'alimentation unipolaire
  • Conception compacte pour montage sur circuit imprimé
  • Très faible dérive de décalage
  • Très bonne immunité au dv/dt
  • Compatible CAS

Applications

  • Variateurs de vitesse et servomoteurs CA
  • Convertisseurs statiques pour variateurs de moteurs CC
  • Applications alimentées par batterie
  • Onduleurs (UPS)
  • Alimentations à découpage (SMPS)
  • Alimentations pour applications de soudage
  • Onduleurs solaires

Caractéristiques techniques

Paramètre Valeur
Tension d'alimentation maximale 7 V
Température maximale du conducteur primaire 110 °C
Courant primaire maximal en régime permanent 20 x Ipn
Tension de décharge électrostatique maximale (HBM) 4 kV
Tension d'alimentation secondaire 7 V CC
Tension de sortie 0 à 5 V
Température ambiante de fonctionnement -40 à 105 °C
Température de stockage -55 à 125 °C
Poids 10 g
Caractéristiques nominales primaires Courant 50 A
Plage de mesure du courant primaire -150 à 150 A
Tension d'alimentation 5 V
Tension de sortie (pour un courant primaire Ip = 0) 2,5 V
Tension de décalage électrique -12,88 à 12,88 mV
Courant de décalage électrique par rapport au courant primaire -1030 à 1030 mA
Valeur nominale Sensibilité 12,5 mV/A
Erreur de sensibilité -0,2 ÷ 0,2 %
Moins
