Stromwandler LES 50-NP
Stromwandler LES 50-NP

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: LEM

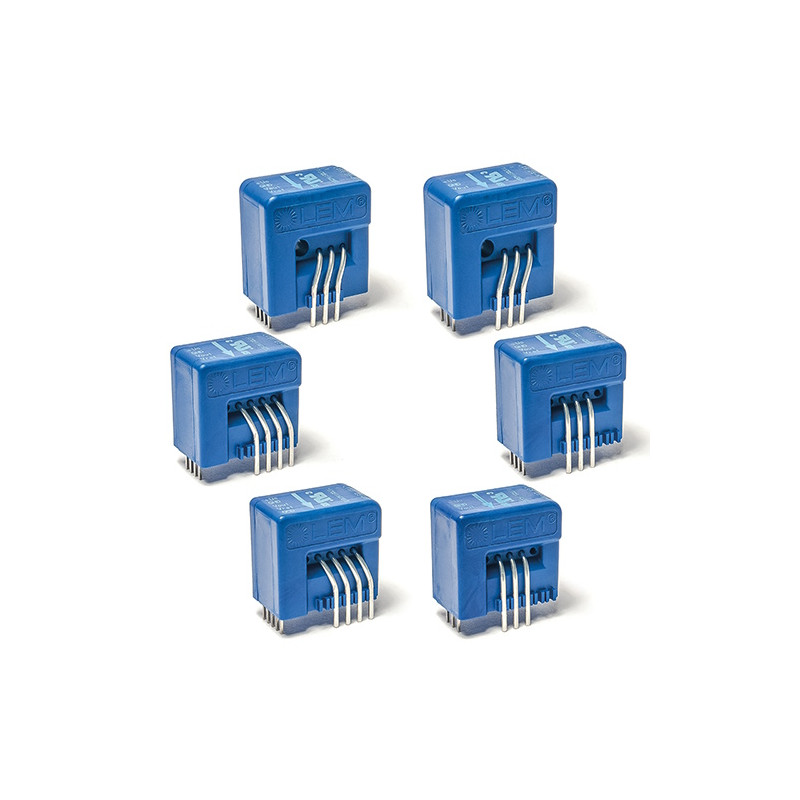

Stromwandler LES 50-NP

  • LES 50-NP
  • Genauigkeit 0.5
  • Nennstrom (A) 50
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 5
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] THT
  • App Antriebe/Stromversorgungen/Erneuerbare Energien/Schweißen
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 105
  • Frequenzgang (-3dB) [kHz] 300
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie Закритас

Beschreibung

Entwickelt für die elektronische Strommessung: Gleichstrom, Wechselstrom, Impulsstrom usw., mit galvanischer Trennung zwischen Primär- und Sekundärkreis.

Hauptmerkmale

  • Mehrbereichs-Stromwandler mit geschlossenem Regelkreis
  • Spannungsausgang
  • Unipolare Versorgungsspannung
  • Kompaktes Design für die Leiterplattenmontage
  • Sehr geringe Offsetdrift
  • Sehr gute dv/dt-Immunität
  • CAS-kompatibel

Anwendungen

  • Drehzahlumrichter und Servomotoren für Wechselstromantriebe
  • Statische Umrichter für Gleichstrommotoren
  • Batteriebetriebene Anwendungen
  • Unterbrechungsfreie Stromversorgungen (USV)
  • Schaltnetzteile (SMPS)
  • Netzteile für Schweißanwendungen
  • Solarwechselrichter

Technische Daten

Parameter Wert
Maximale Versorgungsspannung 7 V
Maximale Temperatur des Primärleiters 110 °C
Maximaler Primärstrom im stationären Zustand 20 x Ipn
Maximale elektrostatische Entladungsspannung (HBM) 4 kV
Sekundäre Versorgungsspannung 7 V DC
Ausgangsspannung 0–5 V
Umgebungstemperatur im Betrieb -40–105 °C
Lagertemperatur -55–125 °C
Gewicht 10 g
Primärnennspannung Strom 50 A
Primärstrom-Messbereich -150 bis 150 A
Versorgungsspannung 5 V
Ausgangsspannung (bei Primärstrom Ip = 0) 2,5 V
Elektrische Offsetspannung -12,88 bis 12,88 mV
Elektrischer Offsetstrom bezogen auf den Primärstrom -1030 bis 1030 mA
Nennwert Empfindlichkeit 12,5 mV/A
Empfindlichkeitsfehler -0,2 ÷ 0,2 %
Weniger
Weiterlesen
