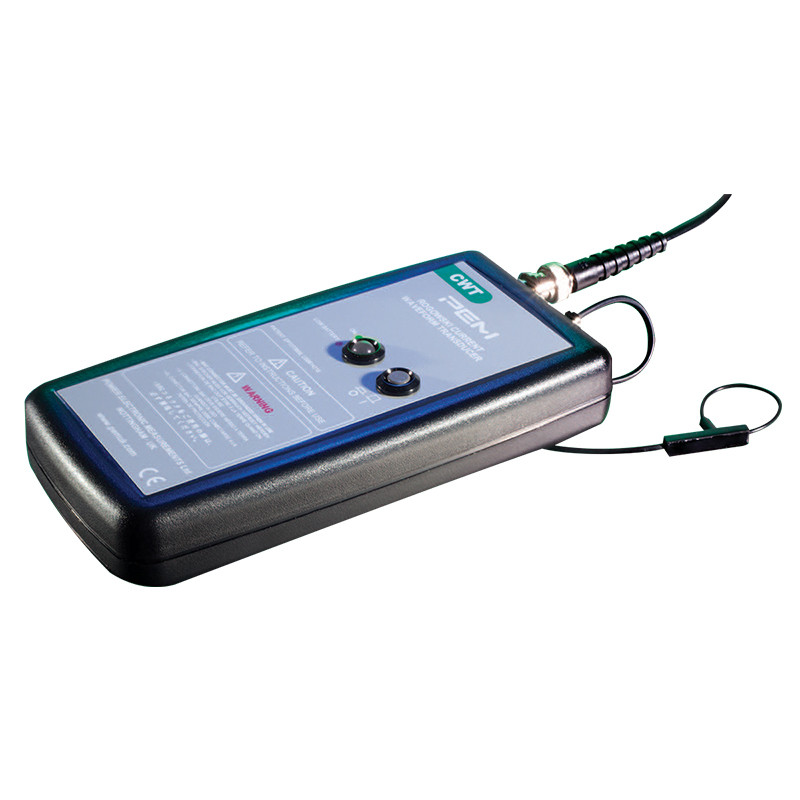

CWT ULTRA MINI-S sorozat

A CWT ultra mini-S sorozatot gyorsan változó impulzusáramok mérésére és tranziens állapotok rögzítésére tervezték a teljesítményelektronikai komponensekben. Széles átviteli sávszélessége miatt a tekercs univerzális és sokoldalú eszköz számos árammérési alkalmazáshoz, különösen a teljesítményelektronikai kutatás-fejlesztési munkákhoz. A tekercs nagyon kicsi keresztmetszete (1.2mm) és kerülete (80mm) lehetővé teszi az áram mérését még közvetlenül egy TO-220 tokozású tranzisztor lábán is.

Főbb jellemzők

Maximális di/dt
Képesség a maximális di/dt akár 100 kA/μs-ig történő működésre.		 Névleges áramok
Névleges áramok 30 A-től 30 kA-ig (csúcsértékek).

Széles átviteli sávszélesség
A modellek akár 30 MHz-es tartományt is lefednek (-3dB esés)

 Vékony tekercsek és nagy szigetelés
Vékony tekercsek 1,2 mm-es keresztmetszeti átmérővel, 1,2 kV szigeteléshez (csúcsérték).
Kábelhossz kiválasztásának lehetősége
Hosszabb kábelek is elérhetők a standard 1 m-nél – kérésre.		 Egyedi tekercshossz
Kérésre a standard 80 mm-nél hosszabb (akár 500 mm) tekercsek is elérhetők.


Alkalmazások

  • Félvezető eszközök kapcsolási hullámformái.
  • Kapcsolóáram hullámformák teljesítményelektronikai áramkörökben, pl.:
  • MOSFET vagy IGBT még olyan kis tokozásokban is, mint a TO-247. Teljesítményveszteség mérése félvezetőkben.
  • Áramfelügyelet kis induktorokban, kondenzátorokban, szűrőáramkörökben stb.
  • Kis AC áramok mérése nagy DC áramok jelenlétében (pl. kondenzátor hullámzásának felügyelete).
  • Nagyfrekvenciás szinuszos, impulzusos vagy tranziens áramok mérése hálózati frekvenciától rádiófrekvenciás (RF) tartományig terjedő alkalmazásokban.


Megfelelő szabványok

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Műszaki paraméterek

Kimenet ±6V a maximális csúcsáramhoz R>100kΩ esetén (ajánlott oszcilloszkóp bemenet R=1MΩ)
Pontosság
  • Kalibrálva ±0,2% pontossággal, ha a vezető a Rogowski tekercshurok közepén van.
  • Vezető pozíciója a tekercsben (2 mm átmérőjű vezető esetén) – jellemzően ±2% pontosság.
  • Vezető pozíciója a tekercsben (10 mm átmérőjű vezető esetén) – jellemzően ±1% pontosság.
Linearitás áramamplitúdóig ±0,05% leolvasás
DC eltolás Maximálisan ±3mV T=25°C esetén
Hőmérséklet Tekercs és kábel: -40…125°C, integrátor: 0…40°C
Tekercsfeszültség 1,2 kV (csúcsérték) – 1,2 mm vastag tekercs.
Tekercs kerülete 80 mm – kérésre nagyobb méretek is lehetségesek
Tápellátás
  • B - standard: 4 x AA 1,5V alkáli elem, tipikus üzemidő 25 óra
  • R – újratölthető: 4x AA 1,2 NiMH akkumulátor, tipikus élettartam 10 óra, külső töltés lehetséges
Kimenet BNC



Modell Érzékenység
(mV/A)		 Max áram
(A)		 Maximális
zaj
(mVp-p)		 Ejtés*
(%/ms)		 Alacsonyfrekvenciás
sávszélesség
(-3dB)(Hz)		 Maximális di/dt
áramemelkedés
(kA/μs)		 Sávszélesség (-3dB)
(MHz)
80 mm
CWTUM-S/015 200 30 20 85 150 2.0 30
CWTUM-S/03 100 60 18 78 100 4.0 30
CWTUM-S/06 50 120 12 70 75 8.0 30
CWTUM-S/1 20 300 10 53 50 20 30
CWTUM-S/3 10 600 12 11 12 40 30
CWTUM-S/6 5.0 1200 12 5.5 6.0 80 30
CWTUM-S/15 2.0 3000 10 2.8 3.0 100 30
CWTUM-S/30 1.0 6000 10 1.5 1.5 100 30
CWTUM-S/60 0.5 12 8.0 1.0 1.0 100 30
CWTUM-S/150 0.2 30 5.0 1.0 1.0 100 30

* - A kimeneti jel százalékos csökkenése négyszögjel esetén
