Pagrindinės informacijos apie sprogią zoną Ex

Kas yra sprogimo pavojaus zona?

SPROGIMO PAVOJAUS ZONA – erdvė, kurioje gali susidaryti degių medžiagų ir oro ar kitų oksiduojančių dujų mišinys, kurio koncentracija yra tarp apatinės ir viršutinės sprogimo ribos.

Kas yra sprogimo pavojaus zona?

Degios medžiagos ir oro mišinio savybės

Degumo savybės:

- Apatinė sprogstamumo riba (ASR) yra mažiausia degalų koncentracija degiame mišinyje, žemiau kurios mišinys negali užsidegti dėl inicijuojančio veiksnio ir toliau savaime plisti liepsna tam tikromis bandymo sąlygomis.

- Viršutinė sprogstamumo riba (VSR) yra didžiausia degalų koncentracija degiame mišinyje, virš kurios mišinys negali užsidegti dėl inicijuojančio veiksnio ir toliau savaime plisti liepsna tam tikromis bandymo sąlygomis.

- Savaiminio užsidegimo temperatūra

DUJOS % DUJŲ ORE
DGW GGW
Vandenilis 4,1 74,2
Anglies monoksidas 12,5 74,2
Metanas 5,3 14,0
Etanas 3,2 12,5
Propanas 2,4 9,5
Butanas 1,9 8,4
Acetilenas 2,5 80,00
Dujos 5,6 31,00
Vandens dujos 6,2 72,00
Gamtinės dujos 4,5 17,00
Mineralinės dujos 32 74,00
Degumo savybės EX

Degumo savybės

Savaiminio užsidegimo temperatūra – tai žemiausia temperatūra, kurioje degi medžiaga užsidega kontaktuodama su karštu paviršiumi arba dėl to paviršiaus skleidžiamos šiluminės spinduliuotės (be išorinės liepsnos ar kibirkšties).

Dujos ir skysčių garai, kurių savaiminio užsidegimo temperatūra žemesnė nei 85 oC, laikomi savaime užsidegančiais kambario temperatūroje.

TEMPERATŪROS LENTELĖ

Savaiminio užsidegimo temperatūra, oC Medžiagos pavyzdys
> 450 Tl Vandenilis, anglies monoksidas, amoniakas
>300–450 T2 Acetilenas, n-butanas, etileno oksidas
>200–300 T3 N-oktanas, terpentinas, akroleinas
135–200 T4 Acetaldehidas, dietilo eteris
>100 - 135 T5 Anglies disulfidas
>85 - 100 T6 Fosfinas

UŽDEGIMO ENERGIJA

Sprogimui reikalingas uždegimas. Kad uždegimas būtų įmanomas, vadinamasis UŽDEGIMO ENERGIJA.
Minimali uždegimo energija, Emin, yra mažiausia kondensatoriaus energija elektros grandinėje, kurios iškrovimas sukelia mišinio užsidegimą ir liepsnos plitimą tam tikromis bandymo sąlygomis.
Minimali uždegimo energijos vertė yra parametras, leidžiantis įvertinti sprogimo pavojų, kurį kelia nagrinėjamoje zonoje esantys energijos šaltiniai.

UŽDEGIMO ŠALTINIAI

PAGRINDINIAI UŽDEGIMO ŠALTINIAI GALI BŪTI:

• Mechaniškai susidarančios kibirkštys
• Elektros kibirkštys
• Elektrostatinės kibirkštys
• Karšti paviršiai

MINIMALI DUJŲ IR ORO MIŠINIŲ UŽDEGIMO ENERGIJA


Degi medžiaga Emin, mJ ĮRENGINIŲ GRUPĖ
Anglies disulfidas 0,009 II C
Vandenilis 0,019 II B
Acetilenas 0,019 II B
Etileno oksidas 0,060 II B
Metanolis 0,140 II B
Etilio eteris 0,190 II B
Benzenas 0,200 II B
Heksanas 0,240 II B
Butanas 0,250 II B
Metanas 0,280 II A
Acetonas 0,600 II A

ĮRANGOS PASKIRSTYMAS

I grupė: metanas požeminėse kasyklose
II grupė: dujos, rūkas, garai

IIA – propano grupė (260 µJ)
(122 dujos ir garai, pvz.: acetonas, metilo ir etilo alkoholis, acetonas)
IIB – etileno grupė (95 µJ)
(27 dujos ir garai, pvz., etilenas, vandenilio sulfidas)
IIC – vandenilio grupė (18 µJ)
(4 dujos: acetilenas, vandenilis, hidrazinas, anglies disulfidas)

III grupė: dulkės ir kitos
IIIA – sprogios dribsniai
IIIB – nelaidžios dulkės
IIIC – laidžios dulkės

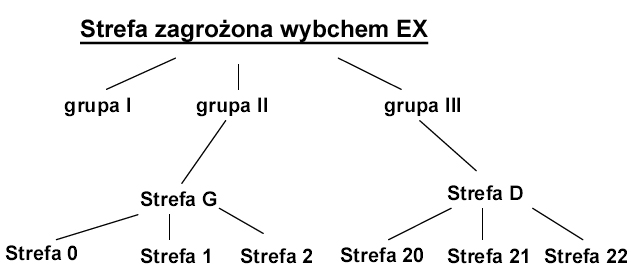

EX KLASIFIKACIJA

EX klasifikacija

G zona – dujos, rūkas, garai
D zona – dulkės
0 zona – sprogi aplinka susidaro nuolat ir išlieka ilgą laiką laikas
1 zona – sprogi aplinka susidaro sporadiškai
2 zona – sprogi aplinka įprasto veikimo metu nesusidaro, o jei susidaro, tai išlieka trumpą laiką.

ĮRANGOS SAUGOS KATEGORIJOS PAGAL DIREKTYVĄ 94/9/EB

ĮRANGOS 1 KATEGORIJA – šie įrenginiai užtikrina labai aukštą saugos lygį ir leidžia nuolat veikti ten, kur nuolat yra sprogi aplinka =>> Zona „0“
ĮRENGINIO 2 KATEGORIJA – šie įrenginiai užtikrina aukštą apsaugos lygį => Zona „1“
ĮRENGINIO 3 KATEGORIJA – šie įrenginiai užtikrina įprastą apsaugos lygį => Zona „2“

Sprogimo pavojaus zona Sprogimo pavojaus zona Įrenginio kategorija
0 20 1
1 21 2
2 22 3

Sprogimo pavojaus zona 1 Sprogimo pavojaus zona 2

ĮRENGINIO ŽYMĖJIMAS

CE 0344 Ex II 2 G Ex e ia IIC T6
CE – kokybės deklaracija
0344 – sertifikavimo įstaigos identifikacinis numeris
II – sprogimo grupė
2 – įrenginio kategorija -> 1 zona, 21
G – dujų pavojus / D – dulkių pavojus
Ex e ia – sprogimo apsaugos tipas
IIC – sprogimo pogrupis
T6 – temperatūros klasė – 85 °C

Apsaugos tipų klasifikacija:
d – ugniai atspari konstrukcija pagal IEC 60079-1, Lenkijos standartą PN-EN-50018:2000
ib – iš esmės saugi konstrukcija pagal IEC 60079-111, Lenkijos standartą PN-EN-50020:2000
e – sustiprinta konstrukcija pagal IEC 60079-7, Lenkijos standartą PN-EN-50019:2000
q – su miltelių/smėlio ekranavimu pagal IEC 60079-5, Lenkijos standartą PN/E-08113 standartą
n – įrenginiai, skirti 2 zonai
k – atsparus vandeniui
ia – iš esmės saugus
p – su viršslėgio dujų ekranu pagal IEC 60079-2, Lenkijos standartą PN/E-08112
o – su alyvos ekranu pagal IEC 60079-6, Lenkijos standartą PN/E-08114
m – hermetiškas korpusas
s – speciali versija

PRODUKTO APŽVALGA

Valdymo stotys:

- poliesteris, nerūdijantis plienas
- 1, 21 zonos

ex valdymo dėžutė
ex valdymo dėžutė

Susiejimo ir atšakų dėžutės:

- aliuminis, poliesteris, nerūdijantis plienas
- 1, 21 zonos

Jungimo ir paskirstymo dėžutės ex
Jungimo ir paskirstymo dėžutės ex
mažiau
Skaityk daugiau
