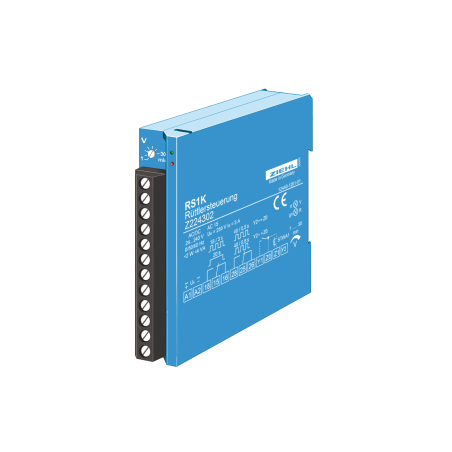

RS1K - Control del vibrador - Z224302

El control de vibrador RS1K es un relé multitemporizador compacto para la activación de vibradores en plantas de succión. Para un funcionamiento óptimo de las plantas de succión, los filtros obstruidos con serrín, virutas o polvo deben desempolvarse periódicamente mediante vibración. La vibración no debe realizarse durante la succión ni mientras se ralentiza el ventilador. Si se inicia la succión durante la vibración, el proceso debe interrumpirse inmediatamente. Antes de iniciar la vibración, se activa un tiempo de desaceleración ajustable para retrasar el ventilador antes de que comience la vibración. Esto significa que se pueden omitir paradas cortas sin tener que realizar una vibración cada vez.

• Inicio del tiempo de desaceleración mediante contacto de ruptura en Y1/Z0 (p. ej., del motor de succión del contactor)
• Inicio del tiempo de desaceleración a través del transformador de corriente STWA 1 en Z0/Z1 (p. ej., L1 del motor de succión)
• Tiempo de desaceleración ajustable 1...30 min.
• Relé K1: vibración continua 20 s o vibración de impulso 18 s con reloj de 3 s
• Relé K2: vibración de impulso 40 s con reloj de 0,5 s o 0,8 s (para válvulas magnéticas)
• El LED (rojo) señala el tiempo de desaceleración
• El LED (verde) señala la acción de vibración
• Interrupción automática de la vibración Acción al iniciar el proceso de succión.
