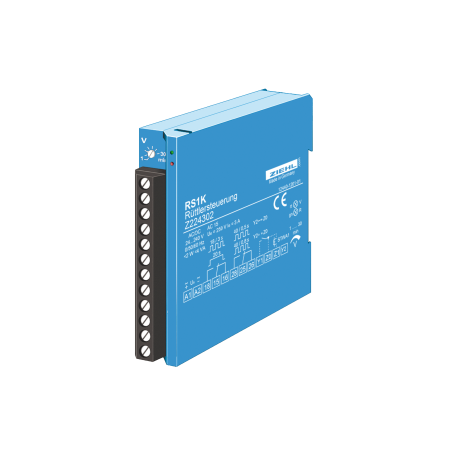

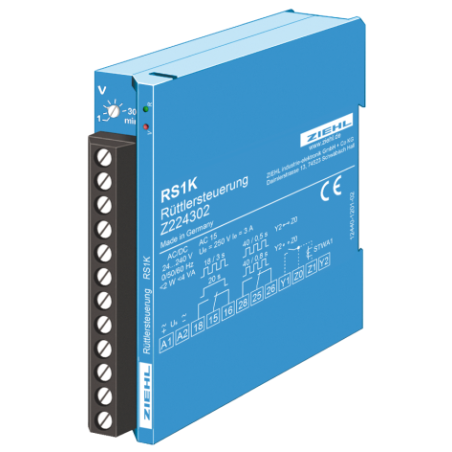

RS1K - Vibrationssteuerung - Z224302

Die Vibratorsteuerung RS1K ist ein kompaktes Mehrfachzeitrelais zur Ansteuerung von Vibratoren in Absauganlagen. Um Absauganlagen optimal betreiben zu können, müssen die durch Sägemehl, Späne oder Staub verstopften Filter regelmäßig durch Vibration gereinigt werden. Der Vibrationsvorgang darf keinesfalls bei laufender Absaugung oder beim Abbremsen des Ventilators durchgeführt werden. Wird während der Vibration mit dem Absaugen begonnen, ist der Vorgang sofort zu unterbrechen. Vor dem Start des Vibrationsvorgangs läuft eine einstellbare Verzögerungszeit, die den Ventilator vor dem Vibrationsbeginn verzögert. Dadurch können kurze Unterbrechungen überbrückt werden, ohne dass jedes Mal eine Vibration durchgeführt werden muss.

• Start der Verzögerungszeit durch Öffnerkontakt an Y1/Z0 (z.B. vom Schütz Saugmotor)
• Start der Verzögerungszeit durch Stromwandler STWA 1 an Z0/Z1 (z.B. L1 vom Saugmotor)
• Einstellbare Verzögerungszeit 1...30 Min.
• Relais K1: Dauervibration 20 s oder Impulsvibration 18 s mit 3 s Takt
• Relais K2: Impulsvibration 40 s mit Takt 0,5 s oder 0,8 s (für Magnetventile)
• LED (rot) signalisiert Verzögerungszeit
• LED (grün) signalisiert Vibrationsvorgang
• Automatische Unterbrechung des Vibrationsvorgangs beim Starten des Saugvorgangs.
