Fabricante: ZIEHL

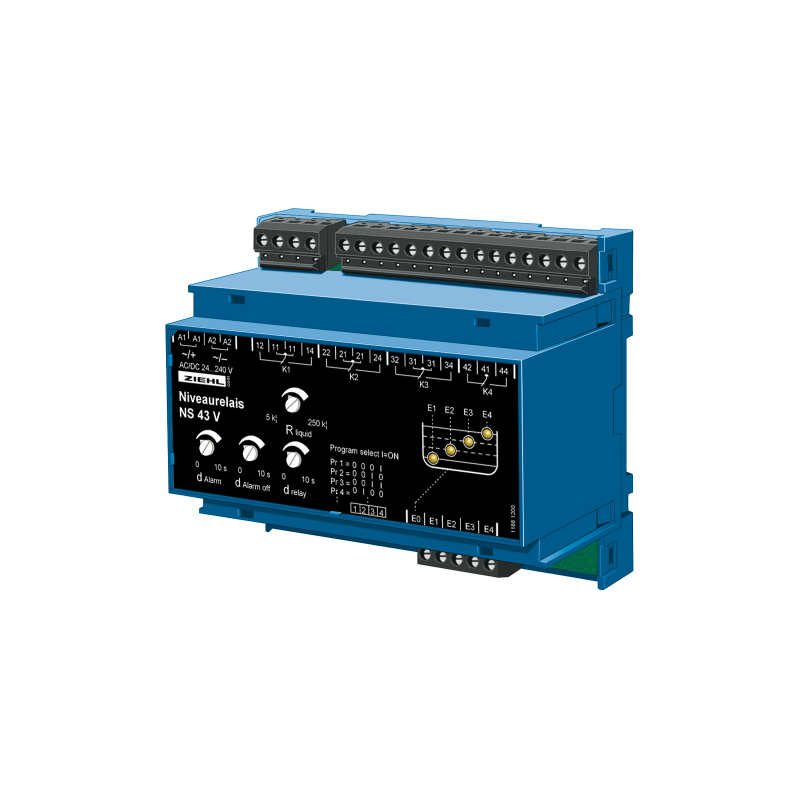

NS43V - Relé de nivel - V223313

  • V223313
  • Tipo de producto Motor IP00, electrónica IP20 / según montaje y posición
  • Tensión de alimentación AC/DC 24 - 240 V
  • Ejecución Específico del cliente / IP 6K9K
  • Certificado IP 30 (IP 44, con soporte y tapa)
  • Función de salida Salidas/Relés
  • Valor medido Inserto fabricado en chapa de aluminio (pintada de negro), pulverizada con plástico PP.
El monitor de nivel NS es un dispositivo electrónico para monitorear niveles de líquidos conductores. El monitoreo de los niveles se efectúa mediante electrodos, que se sumergen o se liberan según el nivel del líquido. Se pueden monitorear todos los líquidos conductores, preferiblemente agua, también de diferente grado de dureza. Para adaptar el relé a la conductividad del líquido y a la capacitancia de cables (largos), el límite de conmutación se puede ajustar aprox. 5 kO ... 250 kO. De esta manera, también es posible distinguir entre el líquido y la espuma sobre el líquido. Función La unidad NS protege los agregados y las plantas contra el funcionamiento en seco, el desbordamiento, los daños por fugas y la pérdida innecesaria de líquidos. Controla y monitoriza niveles de líquidos en aguas residuales, piscinas, piscifactorías y dondequiera que se deba mantener o dosificar un determinado nivel.

Dependiendo de la aplicación y el programa establecido, controla el nivel entre 2 o 3 electrodos mediante la apertura o cierre de la dosis o vaciado de un recipiente. Los electrodos superior e inferior protegen contra el desbordamiento o el funcionamiento en seco.

Una corrosión electrolítica de los electrodos, así como la producción de gas detonante, se excluye debido a una ruta de medición de corriente CA.

La tensión de alimentación universal CA/CC 24-240 V permite conectar el relé a cualquier red eléctrica común. El aislamiento entre la electrónica (= electrodos) y la tensión de alimentación evita fallos de funcionamiento causados ​​por la propagación del potencial, también en suministros de CC.

  • Monitorización de hasta 4 niveles
  • 4 relés con contactos de conmutación (co)
  • Sensibilidad ajustable 5...250 kO
  • Retardo de conmutación de los relés ajustable 0...10 s
  • Retardo de conmutación de las alarmas (activado/desactivado) ajustable 0...10 s
  • Programas básicos (seleccionables con interruptores DIP) Para diversas aplicaciones
  • Tensión de alimentación universal CA/CC 24-240 V
  • Terminales enchufables
  • Carcasa para montaje en carril DIN o pared,
  • Altura de montaje 55 mm, 70 mm de ancho
  • Accesorio: Marco de instalación ER6 para montaje en panel
