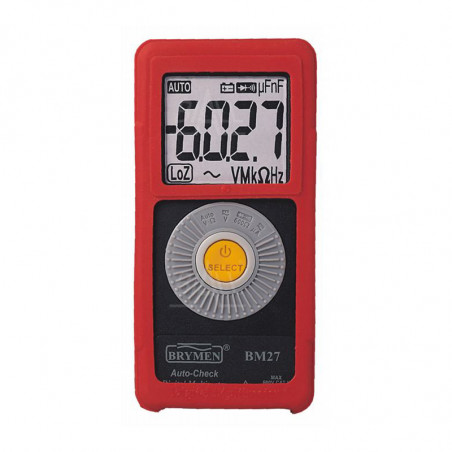

Multímetro BM27S con pantalla LCD retroiluminada

Dane techniczne Cechy szczególne i funkcje specjalne Automatyczna zmiana zakresów pomiarowych Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia EF: bezdotykowa detekcja pola elektrycznego (napięcia) Hi-Z - pomiary napięcia o wysokiej impedancji wejścia AutoCheck - automatyczny wybór rodzaju pomiaru (Lo-Z DCV, ACV, rezystancja) w zależności od sygnału wejściowego

Pomiary i dokładności Współczynnik temperaturowy: nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C) Dokładność: +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%

Test ciągłości Napięcie rozwartego obwodu [V] Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V] < 0,4 50 300 600 600

DCV - napięcie stałe
600,011,05833k90p6006006000,12,05833k90p6006006000,11,555M90p600600

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Imp. wej. [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
6	0,001	0,5	3	833k	90p	600	600

NMRR - Współczynnik tłumienia sygnału nałożonego

• 30dB lub więcej dla 50/60Hz

CMRR - Współczynnik tłumienia sygnału wspólnego

• 60dB lub więcej dla 60Hz (Rs=1k Ω)

ACV - napięcie przemienne

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Imp.wej. [Ω]	Imp. wej. [F]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
6	0,001	1,5	5	50	60	833k	90p	600	600
60	0,01	1,5	5	50	60	833k	90p	600	600
600	0,1	1,5	5	50	60	5M	90p	600	600

CMRR - Współczynnik tłumienia sygnału wspólnego

• 60dB lub więcej dla 60Hz (Rs=1k Ω)

DCA - prąd stały

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Spadek U [V/A]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
400u	0,1u	1,5	3	3000	600	600
2000u	1u	1,2	3	3000	600	600

ACA - prąd przemienny

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Spadek U [V/A]	R bocznika [Ω]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
400u	0,1u	2,0	3	50	60	3000	-	600	-
2000u	0,1u	1,5	3	50	60	-	3000	-	600

Rezystancja

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenia DCpeak [V]	Zabezpieczenie ACrms [V]
600	0,1	2,0	6	0,4	600	600
6k	0,001k	1,2	6	0,4	600	600
60k	0,01k	1,0	4	0,4	600	600
600k	0,1k	1,0	4	0,4	600	600
6M	0,001M	2,0	4	0,4	600	600

Pojemność

Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
100n	0,1n	3,5	6	600	600
1000n	1n	3,5	6	600	600
10u	0,01u	3,5	6	600	600
100u	0,1u	3,5	6	600	600
2000u	1u	3,5	6	600	600

• Dokładność dla kondensatorów warstwowych lub lepszych
• Dokładność poniżej 50nF nie jest określona

Częstotliwość Zakres [Hz] Dokładność Czułość 10-30k 0,5%+4c < 20V, sinus rms 10-999,9 0,5%+4c < 600V, sinus rms

Test diod Napięcie rozwartego obwodu (DC) Prąd pomiarowy < 1,6VDC 0,25mA Zabezpieczenie wejścia pomiarowego przeciążeniowe 600VDC/600VACrms

Bezdotykowa detekcja pola elektrycznego EF Wskazanie bargrafu Wartość napięcia [V] Wskazanie bargrafu 15-55V - 30-85V - - 55-145V - - - 85-190V - - - - >120V - - - - -

Producent Brymen Kraj pochodzenia Tajwan Dystrybutor http://www.dacpol.eu Certyfikaty Oznakowanie CE (bezpieczeństwo i/lub EMC) 89/336/EEC CENELEC 73/23/EEC Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)

Zgodność z normami Kat. III 300V AC/DC Kat. II 600V AC/DC CSA C22.2 nr 61010-1-92 PN-EN61010-1 (druga edycja) Ochrona przeciwprzepięciowa 4kV (1,2/50μs SURGE)

Kompatybilność elektromagnetyczna PN-EN61326 PN-EN61000-4-3 PN-EN61000-4-2

DANE OGÓLNE

Wyświetlacz:

• Wyświetlacz LCD:
  • 3 5/6 cyfry, maksymalne wskazanie 6000
  • Próbkowanie:
    • 5 razy/s

Zasilanie
Bateryjne:

• baterie typu pastylkowego 3V (CR2032):
  • 1 szt.
• Sygnalizacja wyczerpania baterii
  • poniżej napięcia ok. 2,4V

Automatyczne wyłączenie zasilania:

• po 3 min. bezczynności

Warunki pracy:

• 0°C÷40°C; wilgotność względna RH < 80% do temp.31°C spadająca liniowo do 50% dla temp.40°C

Warunki przechowywania:

• -20°C÷60°C, wilgotność względna RH < 80%

Maksymalna wysokość pracy:

• 2000m n.p.m.

Stopień zanieczyszcz. środow. naturalnego:

• 2

Wymiary i masa:

• Wys. (Dł.) [mm]: 113
• Szer. [mm]: 53
• Głęb. [mm]: 10,2
• Masa [g]: 78

Wyposażenie standardowe:

• Przewody pomiarowe (para)
• Holster ochronny
• Komplet baterii
• Instrukcja obsługi

Wyposażenie opcjonalne:

• Pokrowiec
