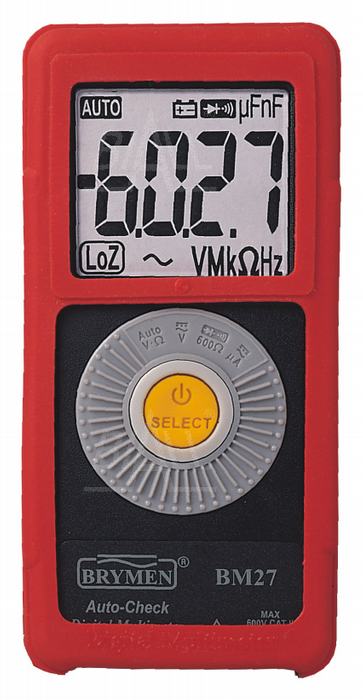

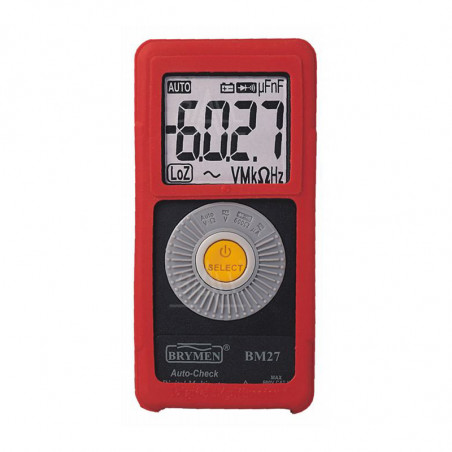

BM27S Multimeter mit hintergrundbeleuchtem LCD-Display
BM27S Multimeter mit hintergrundbeleuchtem LCD-Display

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Brymen Technology Corporation

BM27S Multimeter mit hintergrundbeleuchtem LCD-Display

BM27s Multimeter mit hintergrundbeleuchtetem LCD-Display

Technische Daten
Besondere Merkmale und Funktionen
  • Automatische Messbereichsumschaltung
  • Hz – Schnelle Umschaltung auf Frequenzmessung während der Strom- oder Spannungsmessung
  • EF: Berührungslose elektrische Feld- (Spannungs-)Erkennung
  • Hi-Z – Spannungsmessungen mit hoher Eingangsimpedanz
  • AutoCheck – Automatische Auswahl der Messart (Lo-Z DCV, ACV, Widerstand) abhängig vom Eingangssignal


Messwerte und Genauigkeit
Temperaturkoeffizient:
  • Nominal 0,15 x (angegebene Genauigkeit)/°C
    (0 °C bis 18 °C oder 28 °C bis 40 °C)
Genauigkeit:
  • ± (% des angezeigten Wertes + Anzahl der niedrigstwertigen Stellen), sofern nicht anders angegeben,
    für eine Temperatur von 23 °C ± 5 °C und eine relative Luftfeuchtigkeit von < 75 %
 Durchgangsprüfung
Leerlaufspannung [V] Mindest-Erfassungsbereich R [Ω] Maximal-Erfassungsbereich R [Ω] Gleichspannungsspitzenschutz [V] Effektivwertschutz AC [V]
< 0,4 50 300 600 600


DCV - Konstantspannung
600,011,05833k90p6006006000,12,05833k90p6006006000,11,555M90p600600
Bereich [V] Auflösung [V] Genauigkeit [%] Genauigkeit [Ziffern] Eingabeimpedanz [Ω] Eingabeimpedanz [F] DCpeak [V] Schutz ACrms Schutz [V]
6 0,001 0,5 3 833 kΩ 90 pF 600 600

NMRR – Überlagerte Unterdrückung
  • 30 dB oder mehr bei 50/60 Hz
CMRR – Gleichtaktunterdrückung
  • 60 dB oder mehr bei 60 Hz (Rs = 1 kΩ)


ACV – Wechselspannung
Bereich [V] Auflösung [V] Genauigkeit [%] Genauigkeit [Digits] Min. Frequenz [Hz] Max. Frequenz [Hz] Eingangsimpedanz [Ω] Eingangsimpedanz [F] Sicherheit DCpeak [V] Sicherheit ACrms [V]
6 0,001 1,5 5 50 60 833k 90p 600 600
60 0,01 1,5 5 50 60 833k 90p 600 600
600 0.1 1.5 5 50 60 5M 90p 600 600

CMRR – Gleichtaktunterdrückung
  • 60 dB oder mehr bei 60 Hz (Rs = 1 kΩ)


DCA – Gleichstrom
Bereich [A] Auflösung [A] Genauigkeit [%] Genauigkeit [Stellen] U-Drop [V/A] DC-Spitzenschutz [V] ACrms-Schutz [V]
400 µ 0,1u 1,5 3 3000 600 600
2000u 1u 1,2 3 3000 600 600

ACA – Wechselstrom
50
Bereich [A] Auflösung [A] Genauigkeit [%] Genauigkeit [Digit] Min. Frequenz [Hz] Max. Frequenz [Hz] Spannungsabfall [V/A] Shunt-Widerstand [Ω] DC-Spitzenwertschutz [V] ACrms-Schutz [V]
400 µ 0,1 µ 2,0 3 60 3000 - 600 -
2000u 0.1u 1.5 3 50 60 - 3000 - 600


Resistenz
Bereich [A] Auflösung [A] Genauigkeit [%] Genauigkeit [Digits] Leerlaufspannung [V] Gleichspannungsspitzenschutz [V] Wechselspannungseffektivschutz [V]
600 0,1 2,0 6 0,4 600 600
6k 0,001k 1,2 6 0,4 600 600
60k 0,01k 1,0 4 0,4 600 600
600k 0.1k 1.0 4 0.4 600
6M 0,001M 2,0 4 0,4 600 600


Kapazität
Bereich [F] Auflösung [F] Genauigkeit [%] Genauigkeit [Digits] DC-Spitzenschutz [V] ACrms-Schutz [V]
100 n 0,1 n 3.5 6 600 600
1000n 1n 3.5 6 600 600
10u 0.01u 3.5 6 600 600
100u 0.1u 3,5 6 600 600
2000u 1u 3,5 6 600 600
  • Genauigkeit für Folienkondensatoren oder besser
  • Genauigkeit unter 50 nF ist nicht spezifiziert

Frequenz
Bereich [Hz] Genauigkeit Empfindlichkeit
10–30 kHz 0,5 % + 4 Hz < 20 V, Effektivwert Sinus
10–999,9 0,5 % + 4 Hz <600 V, Effektivwert Sinus
Diodentest
Leerlaufspannung (DC) Messstrom
<1,6 VDC 0,25 mA

Eingangsschutzmessung
  • Überlast 600 VDC/600 VACrms
 Berührungslose elektrische Felderkennung EF
  • Balkendiagramm

Spannungswert [V] Balkendiagramm-Anzeige
15–55 V -
30–85 V --
55–145 V - - -
85-190V - - - -
>120V - - - - -


  • Kat. III 300 V AC/DC
  • Kat. II 600 V AC/DC
  • CSA C22.2 Nr. 61010-1-92
  • PN-EN61010-1 (zweite Ausgabe)


Überspannungsschutz
4 kV (1,2/50 µs Überspannung)
  • Hersteller

Brymen

Herkunftsland
Taiwan

Vertrieb
http://www.dacpol.eu

Zertifikate
  • CE-Kennzeichnung (Sicherheit und/oder EMV)
    • 89/336/EWG
    • CENELEC 73/23/EWG
  • Unterliegt der WEEE-Richtlinie 2002/96/EG (Entsorgung)
 Elektromagnetische Verträglichkeit
  • EN61326
  • EN61000-4-3
  • EN61000-4-2


ALLGEMEINE DATEN

Anzeige:
  • LCD-Anzeige:
    • 3 5/6 Stellen, maximaler Messwert 6000
    • Abtastrate:
      • 5 Mal/Sek.
Stromversorgung
Batterie:
  • 3-V-Knopfzellen (CR2032):
    • 1 Stück
  • Anzeige für niedrigen Batteriestand
    • Spannung unter ca. 2,4 V
Automatische Abschaltung:
  • Nach 3 Minuten Inaktivität
Betriebsbedingungen:
  • 0 °C bis 40 °C; relative Luftfeuchtigkeit < 80 % rF bis 31 °C, linear abnehmend auf 50 % rF bei 40 °C. Lagerbedingungen: -20 °C bis 60 °C, relative Luftfeuchtigkeit < 80 % rF Maximale Betriebshöhe: 2000 m ü. NN Umweltbelastung: 22 Abmessungen und Gewicht: Höhe (Länge) [mm]: 113 Breite [mm]: 53 Tiefe [mm]: 10,2 Gewicht [g]: 78 Standardzubehör: Messleitungen (Paar) Schutzhülle Batteriesatz Benutzerhandbuch Handbuch
Optionales Zubehör:
  • Tasche
