Fabricante: MARECHAL ELECTRIC

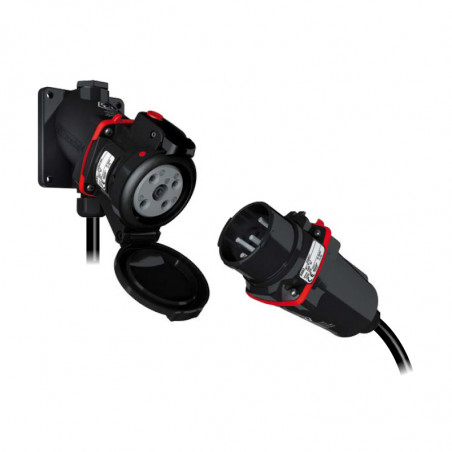

Decontactor ™ - Dispositivos de cojinete de desconexión a prueba de explosiones 16A-200A a 5 contactos

Przeciwwybuchowe rozłączalne urządzenia wtykowe 16A-200A do 5 styków

  • wg IEC/EN 60309-1 i 60309-4
  • bardzo zwarta budowa
  • obudowa z polyamidu, wytrzymałość udarowa IK08
  • srebrne styki z dociskiem czołowym
  • certyfikowane wg ATEX 94/9/EC
  • strefa 1 [&] 2, 21 [&] 22, ochrona zapłonu typu "ed"
  • IEC 60079-0/-1/-7, IEC 61241-0/-1
  • dekontaktory DX w wykonaniu z metalu,
    16 do 200A, na zapytanie
  • IP 66/67


Elementy podstawowe


Gniazdo do wbudowania  A/V Uklad styków Nr art.
16–20 A / 230 V 1 + N + E 2 514 015
16–20 A / 400 V 3 + E 2 514 013
16–20 A / 400 V 3 + N + E 2 514 017
32 A / 230 V 1 + N + E 2 534 015
32 A / 400 V 3 + E 2 534 013
32 A / 400 V 3 + N + E 2 534 017
32 A / 400 V 3 + N + E + 2 st. pom. 2 534 017 972
63 A / 230 V 1 + N + E 2 564 015
63 A / 400 V 3 + E 2 564 013
63 A / 400 V 3 + N + E 2 564 017
63 A / 400 V 3 + N + E + 2 st. pom. 2 564 017 972
Na zapytanie inne napięcia (do 750 V), dalsze kombinacje styków
Gniazdo do wbudowania  A/V Uklad styków Nr art.
16–20 A /  230 V 1 +  N + E 2 518 015
16–20 A / 400 V 3 +  E 2 518 013
16–20 A / 400 V 3 +  N + E 2 518 017
32 A / 230 V 1 +  N + E 2 538 015
32 A / 400 V 3 +  E 2 538 013
32 A / 400 V 3 +  N + E 2 538 017
32 A / 400 V 3 + N + E + 2 st. pom. 2 538 017 972
63 A / 230 V 1 +  N + E 2 568 015
63 A / 400 V 3 +  E 2 568 013
63 A / 400 V 3 +  N + E 2 568 017
63 A / 400 V 3 + N + E + 2 st. pom. 2 568 017 972
Na zapytanie inne napięcia (do 750 V), dalsze kombinacje styków

Akcesoria

Adapter do nadbudowania 30° tworzywo sztuczne Modułowy adapter do nadbudowania 70° tworzywo sztuczne
  Obciążalność /Wejscie Nr art.   Obciążalność /Wejscie Nr art.
dla 16–20 A / M20 25 1AB53 dla 16–20 A / M20 25 1AB58
dla 32 A / M25 25 3AB53 25P dla 32 A / M25 25 3AB58
dla 63 A / M25 25 6AB53 dla 63 A / M32 25 6AB58
Adapter do przybudowania 30° tworzywo sztuczne Modułowy adapter do przybudowania 70° tworzywo sztuczne
dla 16–20 A   25 1A027 dla 16–20 A 25 1A757
dla 32 A   25 3A027 dla 32 A   25 3A757
dla 63 A   25 6A027 dla 63 A   25 6A757
Uchwyt tworzywo sztuczne
dla 16–20 A / M20 25 1A753
dla 16–20 A / M25 25 1A253 25P
dla 32 A / M25 25 3A783
dla 63 A / M32 25 6A253 32P


Napięcie znamionowe Przekrój przewodu, max. mm2
  400 V 500 V 690 V wielodrutowy jednodrutowy styki
pomocnicze
DXN1 20 A 20 A - 2,5 4 -
DXN3 32 A 32 A 32 A 10 16 -
DXN3 + 2 styki pomocnicze 32 A 32 A - 10 16 2,5
DXN6 63 A 63 A 63A 16 25 -
DXN6 + 2 styki pomocnicze 63 A 63 A - 16 25 2,5
