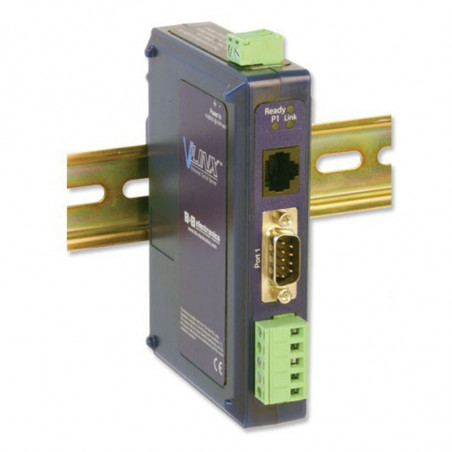

Convertidor industrial / MATIBUJERO-MODBUS- RS232 / RS422 / RS485-Ethernet - Riel reforzado con fibra óptica

Elimine los problemas de conectividad entre dispositivos Modbus ASCII - RTU - TCP.

¡Nuevo! Modelos Ethernet de 2 puertos

Características
- Carcasa industrial plana
- Flexibilidad Modbus Maestro/Esclavo
- Servidor web, software de configuración
- Opciones completas de fibra óptica
- Baja latencia, alto rendimiento.
- Conexión "Heartbeat"
- Puerto Ethernet Pass-Through
- Monitor de tráfico integrado
- Ahorra espacio en el riel DIN
- El Modbus Maestro o Esclavo puede operar en cualquier puerto serie o Ethernet
- Programación sencilla a través de un navegador web o puerto local.
- Solución compacta, no requiere convertidor de medios
- Monitoreo de estado en tiempo real
- Detección de errores de comunicación y conexión automática para mantener el sistema en línea
- El segundo puerto Ethernet opcional actúa como un conmutador Ethernet
- Verificación inmediata de una instalación exitosa y diagnósticos de red sencillos.

Especificaciones
- Los puertos serie pueden ser Configurado como RS-232, RS-422/485.
- Modbus RTU o ASCII en puertos serie.
- Admite hasta 16 dispositivos maestros Modbus TCP simultáneos.
- Control de prioridad de mensajes Modbus (selección de código de origen o de función).
- Detección automática de conexiones Ethernet de cobre y fibra óptica 10/100Base-T.
- Temperatura de funcionamiento: -34 a 74 °C (almacenamiento: -40 a 80 °C).
- Rango de voltaje de funcionamiento: 10-48 VCC.
- Administración: Múltiples sesiones de cliente TCP/IP.
- Velocidad de transferencia de hasta 230 Kbps.

N.º de modelo	Puertos serie*	Conector serie**	Puerto(s) Ethernet	Medios Ethernet	Conector(es) Ethernet
MESR901	1	DB9 y TB	1	Cobre	RJ 45
MESR901-MC	1	DB9 y TB	1	Fibra multimodo	SC
MESR901-MT	1	DB9 y TB	1	Fibra multimodo	ST
MESR901-SC	1	DB9 y TB	1	Fibra monomodo	SC
MESR901-ST	1	DB9 y TB	1	Fibra monomodo	ST
MESR902T	2	TB TB	1	Cobre	RJ 45
MESR902T-MC	2		1	Fibra multimodo	SC
MESR902T-MT	2	TB	1	Fibra multimodo	ST
MESR902T-SC	2	TB	1	Fibra monomodo	SC
MESR902T-ST	2	TB	1	Fibra monomodo	ST
MESR921	1	DB9 y TB	2	(2) Cobre	(2) RJ45
MESR921-MC	1	DB9 y TB	2	Fibra multimodo, cobre	(1) SC, (1) RJ45
MESR921-MT	1	DB9 y TB	2	Fibra multimodo, cobre	(1) ST, (1) RJ45
MESR921-SC	1	DB9 y TB	2	Fibra monomodo, cobre	(1) SC, (1) RJ45
MESR921-ST	1	DB9 y TB	2	Fibra monomodo, cobre	(1) ST, (1) RJ45
MESR922T	2	TB	2	(2) Cobre	(2) RJ45
MESR922T-MC	2	TB	2	Fibra multimodo, cobre	(1) SC, (1) RJ45
MESR922T-MT	2	TB	2	Fibra multimodo, cobre	(1) ST, (1) RJ45
MESR922T-SC	2	TB	2	Fibra monomodo, cobre	(1) SC, (1) RJ45
MESR922T-ST	2	TB	2	Fibra monomodo, cobre	(1) ST, (1) RJ45

* Todos los puertos serie se pueden configurar por software a RS-232, RS-485 y RS-422.
**Los modelos con un puerto serie ofrecen DB9 y bloque de terminales para la conexión serie. DB9 se utiliza para RS-232 y bloque de terminales para RS-422/485.
Versiones de 40 km y 80 km disponibles a pedido. Visite www.bb-europe.com/VESR

Aplicaciones
- Dispositivos industriales (controladores lógicos programables, variadores, control de motores, analizadores de procesos)
- Aplicaciones de servidor OPC
- Controladores de PC (Think and Do, Steeplechase)
- Las pasarelas Modbus Vlinx™ conectan dispositivos en redes serie Modbus (RS-232, RS-422 y RS-485) con dispositivos en redes Modbus TCP, lo que permite una integración perfecta de todos los dispositivos Modbus.
- Se proporciona acceso a cada puerto serie a través de LAN o WAN para hasta 16 dispositivos maestros Modbus TCP simultáneos.
Las pasarelas Modbus MESR ofrecen una amplia gama de configuraciones de puertos Ethernet, desde el RJ-45 de cobre estándar hasta todas las opciones de fibra óptica.
Hay versiones disponibles con un puerto Ethernet adicional que actúa como un conmutador Ethernet, lo que permite la conectividad de paso para otros dispositivos Ethernet.
El puerto se puede utilizar para conectar varios Puertas de enlace.

Problema Modbus 1 Dispositivos serie Ethernet-maestro-esclavo Los módulos MESR9xx se pueden usar para integrar dispositivos esclavos en una red MODBUS TCP. Esto permite que los dispositivos maestros TCP controlen dispositivos esclavos serie.

Problema con Modbus 2 Dispositivos serie [&] Ethernet - Maestro, Dispositivos serie [&] Ethernet - Esclavo Los módulos MESR9xx también pueden integrar múltiples dispositivos maestros en redes serie y Ethernet.

Problema con Modbus 3 Dispositivos maestros en serie con dispositivos esclavos IP Los dispositivos maestros en serie se pueden usar para controlar dispositivos esclavos IP

Problema de Modbus 4 Dos dispositivos esclavos con el mismo ID Este escenario requiere dos dispositivos esclavos con el mismo ID integrado. Esto se puede lograr colocándolos en diferentes puertos serie.

Problema de Modbus 3 Redes idénticas En este escenario, las líneas de producción idénticas o redundantes pueden ser controladas por el mismo dispositivo IP Master. Esto permite duplicar redes que deben configurarse de forma idéntica, ahorrando tiempo en documentación y mantenimiento.
