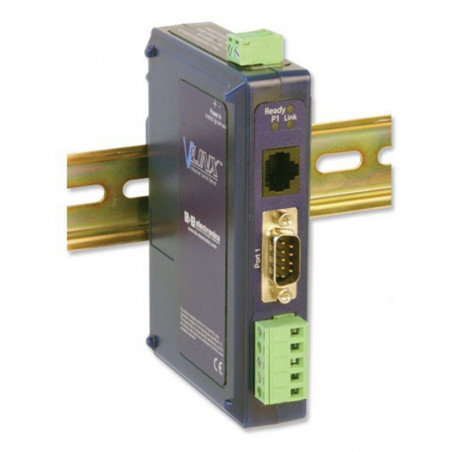

Industriekonverter / Ziel-Modbus- RS232 / RS422 / RS485-Ethernet - Optische Faserverstärkungsschiene

Beseitigt Verbindungsprobleme zwischen Modbus ASCII-, RTU- und TCP-Geräten.

Neu! 2-Port-Ethernet-Modelle

Merkmale
- Flaches Industriegehäuse
- Modbus Master/Slave-Flexibilität
- Webserver, Konfigurationssoftware
- Umfassende Glasfaseroptionen
- Geringe Latenz, hoher Durchsatz
- „Heartbeat“-Verbindung
- Ethernet-Passthrough-Port
- Integrierter Traffic-Monitor
- Platzsparend auf DIN-Schiene
- Modbus Master oder Slave können an jedem seriellen oder Ethernet-Port betrieben werden
- Einfache Programmierung über einen Webbrowser oder lokalen Port
- Kompakte Lösung, kein Medienkonverter erforderlich
- Statusüberwachung in Echtzeit
- Erkennung von Kommunikationsfehlern und automatische Verbindung zur Aufrechterhaltung des Systembetriebs
- Optionaler zweiter Ethernet-Port fungiert als Ethernet-Switch
- Sofortige Bestätigung der erfolgreichen Installation und einfache Netzwerkdiagnose

Spezifikationen
- Serielle Ports können konfiguriert werden als RS-232, RS-422/485.
- Modbus RTU oder ASCII über serielle Schnittstellen.
- Unterstützung für bis zu 16 simultane Modbus-TCP-Mastergeräte.
- Modbus-Messaging-Prioritätssteuerung (Quell- oder Funktionscodeauswahl).
- Automatische Erkennung von 10/100Base-T-Kupfer- und Glasfaser-Ethernet-Verbindungen.
- Betriebstemperatur: -34 bis 74 °C (Lagerung: -40 bis 80 °C).
- Betriebsspannungsbereich: 10–48 V DC.
- Verwaltung: Mehrere TCP/IP-Client-Sitzungen.
- Übertragungsrate bis zu 230 kbit/s.

Modellnr.	Serielle Schnittstellen*	Serieller Anschluss**	Ethernet-Anschluss(e)	Ethernet-Medien	Ethernet-Anschluss(e)
MESR901	1	DB9 und TB	1	Kupfer	RJ 45
MESR901-MC	1	DB9 und TB	1	Multimode-Faser	SC
MESR901-MT	1	DB9 und TB	1	Multimode-Faser	ST
MESR901-SC	1	DB9 und TB	1	Singlemode-Faser	SC
MESR901-ST	1	DB9 und TB	1	Singlemode-Faser	ST
MESR902T	2	TB TB	1	Kupfer	RJ 45
MESR902T-MC	2		1	Multimode-Faser	SC
MESR902T-MT	2	TB	1	Multimode-Faser	ST
MESR902T-SC	2	TB	1	Singlemode-Faser	SC
MESR902T-ST	2	TB	1	Singlemode-Faser	ST
MESR921	1	DB9 und TB	2	(2) Kupfer	(2) RJ45
MESR921-MC	1	DB9 und TB	2	Multimode-Glasfaser, Kupfer	(1) SC, (1) RJ45
MESR921-MT	1	DB9 und TB	2	Multimode-Glasfaser, Kupfer	(1) ST, (1) RJ45
MESR921-SC	1	DB9 und TB	2	Singlemode-Glasfaser, Kupfer	(1) SC, (1) RJ45
MESR921-ST	1	DB9 und TB	2	Singlemode-Glasfaser, Kupfer	(1) ST, (1) RJ45
MESR922T	2	TB	2	(2) Kupfer	(2) RJ45
MESR922T-MC	2	TB	2	Multimode-Glasfaser, Kupfer	(1) SC, (1) RJ45
MESR922T-MT	2	TB	2	Multimode-Glasfaser, Kupfer	(1) ST, (1) RJ45
MESR922T-SC	2	TB	2	Singlemode-Glasfaser, Kupfer	(1) SC, (1) RJ45
MESR922T-ST	2	TB	2	Singlemode-Glasfaser, Kupfer	(1) ST, (1) RJ45

* Alle seriellen Schnittstellen sind per Software auf RS-232, RS-485 und RS-422 konfigurierbar.
**Modelle mit einer seriellen Schnittstelle bieten DB9- und Klemmenblockanschlüsse für die serielle Verbindung. DB9 wird für RS-232 und Klemmenblock für RS-422/485 verwendet.
Versionen mit 40 km und 80 km Reichweite sind auf Anfrage erhältlich. Besuchen Sie www.bb-europe.com/VESR

Anwendungen
- Industriegeräte (speicherprogrammierbare Steuerungen, Antriebe, Motorsteuerungen, Prozessanalysatoren)
- OPC-Serveranwendungen
- PC-Controller (Think and Do, Steeplechase)
- Vlinx™ Modbus-Gateways verbinden Geräte in seriellen Modbus-Netzwerken (RS-232, RS-422 und RS-485) mit Geräten in Modbus-TCP-Netzwerken und ermöglichen so die nahtlose Integration aller Modbus-Geräte.
- Bis zu 16 simultane Modbus-TCP-Mastergeräte können über LAN oder WAN auf jeden seriellen Port zugreifen.
Modbus MESR-Gateways bieten eine breite Palette an Ethernet-Port-Konfigurationen – von Standard-Kupfer-RJ-45 bis hin zu allen Glasfaseroptionen.
Es sind Versionen mit einem zusätzlichen Ethernet-Port erhältlich, der als Ethernet-Switch fungiert und die Durchleitung weiterer Ethernet-Geräte ermöglicht.
Über diesen Port können mehrere Geräte angeschlossen werden. Gateways.

Modbus Problem 1 Ethernet-Master-Serielle-Slave-Geräte MESR9xx-Module können verwendet werden, um Slave-Geräte in ein MODBUS-TCP-Netzwerk zu integrieren. Dies ermöglicht es TCP-Master-Geräten, serielle Slave-Geräte zu steuern.

Modbus 2 Problem Serielle Geräte [&] Ethernet - Master, Serielle Geräte [&] Ethernet - Slave MESR9xx-Module können auch mehrere Master-Geräte in seriellen und Ethernet-Netzwerken integrieren.

Modbus 3 Problem Serielle Mastergeräte mit IP-Slave-Geräten Serielle Mastergeräte können zur Steuerung von IP-Slave-Geräten verwendet werden

Modbus 4 Problem Zwei Slave-Geräte mit identischer ID Dieses Szenario erfordert zwei Slave-Geräte mit derselben integrierten ID. Dies kann erreicht werden, indem sie an unterschiedliche serielle Schnittstellen angeschlossen werden.

Modbus 3 Problem Identische Netzwerke In diesem Szenario können identische oder redundante Produktionslinien vom selben IP-Mastergerät gesteuert werden. Dadurch können Sie Netzwerke duplizieren, die identisch konfiguriert werden müssen, was Zeit bei Dokumentation und Wartung spart.
