Wyłącznik bezpieczeństwa Ex 40A GHG 263 0050 R0002
Wyłącznik bezpieczeństwa Ex 40A GHG 263 0050 R0002

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: Eaton / CEAG

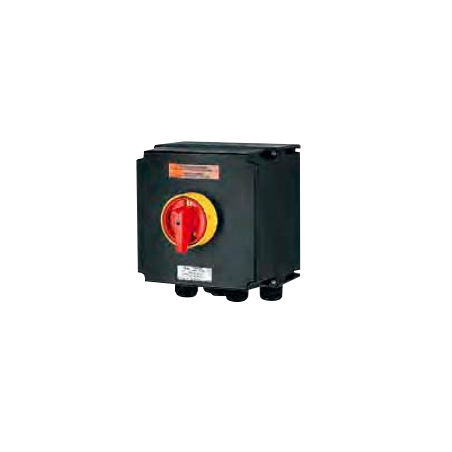

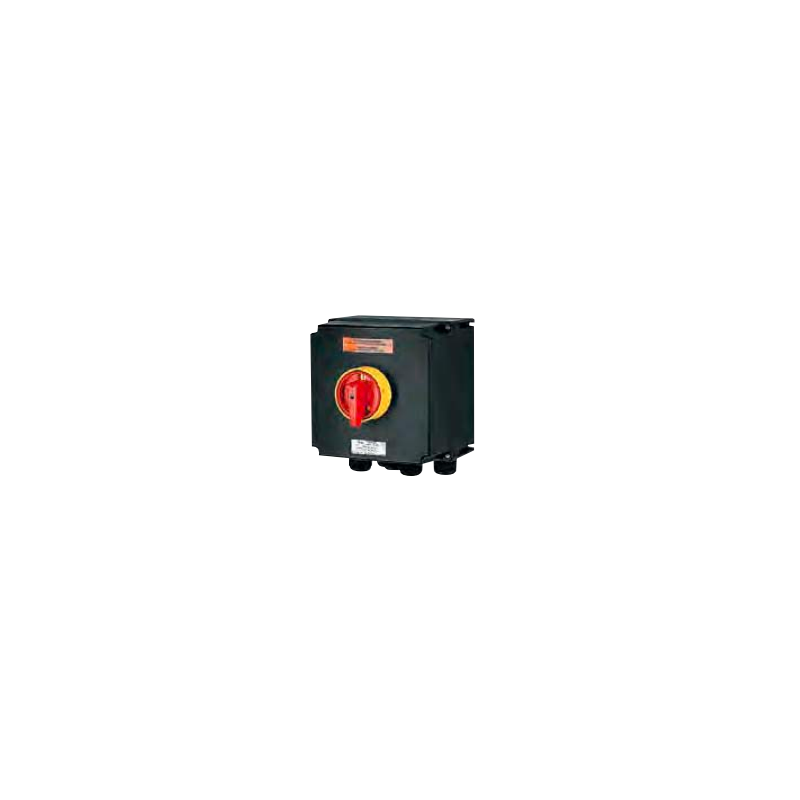

Interruptor de seguridad Ex 40A GHG 263 0050 R0002

  • GHG 263 0050 R0002
  • Material
  • Corriente nominal
  • Clase de IP

  • Cable gland
Seguridad para su protección Los interruptores de seguridad CEAG pueden protegerse contra activaciones accidentales gracias a un sistema de bloqueo integrado que admite hasta tres candados en la posición OFF (apagado). Para evitar manipulaciones, las tapas de la caja no pueden abrirse en la posición bloqueada sin causar daños permanentes. Capacidad de conmutación AC-3 completa Todos los interruptores de seguridad CEAG ofrecen capacidad de conmutación del motor completa según la categoría de uso AC-3 y propiedades de aislamiento según la norma EN 60947-4-1, con apertura forzada de los contactos principales. También están disponibles versiones opcionales con función de PARADA DE EMERGENCIA, conforme a la norma EN 60204-1. Contactos auxiliares adicionales con cierre retardado o anticipado (opcionales) proporcionan doble seguridad en condiciones de conmutación extremas. Fácil instalación Los interruptores de seguridad CEAG están diseñados para una fácil instalación y un cómodo acceso a los terminales. Conexiones.

Las versiones de poliamida resistente a impactos o poliéster reforzado con fibra de vidrio ofrecen protección IP66 para interruptores automáticos de hasta 180 A. Opcionalmente, pueden equiparse con bridas de sujeción de plástico o latón. Los interruptores de seguridad para corrientes de hasta 630 A se suministran en envolventes metálicas con opción de bridas atornilladas.

Grupo de Explosión IIB

Los interruptores de seguridad con un rango de corriente de 210-630 A también están disponibles en una versión para el Grupo de Explosión IIB, que cumple con los requisitos de la mayoría de las aplicaciones.

Interruptores en envolvente para aislar instalaciones durante reparaciones y mantenimiento

Los interruptores automáticos GHG 26 (10-160 A) y GHG 981 (25-80 A) han sido homologados para cumplir con la nueva norma IEC 62626-1, Clase 1. La nueva norma IEC 62626-1 especifica los requisitos de los interruptores de seguridad (seccionadores) utilizados para desconectar equipos durante las tareas de servicio y mantenimiento. Estos requisitos son más estrictos que los de la norma IEC 60947-3, que anteriormente no regulaba esta área.

La norma divide los productos en dos clases:

  • Clase 0: para uso general
  • Clase 1: para condiciones de funcionamiento severas y difíciles

Todos los productos instalados en zonas peligrosas ATEX/IECEx deben cumplir los requisitos de la Clase 1.

Los requisitos para esta clase incluyen: resistencia mecánica mínima, grado de protección IP adecuado, resistencia a la manipulación, resistencia a la temperatura, la vibración y la corrosión, capacidad de conmutación y capacidad de bloqueo.

Datos técnicos:

Parámetro Descripción
Marcado según 2014/34/UE II 2 G Ex ed ia IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Certificado de examen CE de tipo PTB 99 ATEX 1161
Certificado de conformidad IECEx BKI 07.012
Marcado IECEx Ex ed ia IIC T6 / Ex tD A21 IP66 T55 °C
Temperatura ambiente admisible De –20 °C a +40 °C*
Tensión nominal hasta un máximo de 690 V
Corriente nominal máx. 40 A
Frecuencia 50/60 Hz
Poder de cierre/seccionamiento AC-3 (según EN 60947-3) Ue 230 V / Ie 40 A
Ue 400 V / Ie 40 A
Ue 500 V / Ie 40 A
Ue 690 V / Ie 40 A
Poder de conmutación DC-1 / DC-23 (según EN 60947-3) Ue 60 V / Ie 40 A (1 contacto)
Ue 120 V / Ie 40 A (2 contactos conectados en serie)
Interruptor de mantenimiento (según IEC 62626-1) Clase 1
Protección por fusible Hasta 400 V CA: 80 A gG
Hasta 500 V CA: 80 A gG
Hasta 690 V CA: 63 A gG
Bornes de conexión Contactos principales: 2 × 16 mm²
Contactos auxiliares/de señal: 2 × 4 mm² (opcional)
Clase de protección I
Grado de protección (según EN 60529) IP66
Entradas de cables / Taladros de la carcasa M25 – detalles en orden
M40 – detalles en orden
Opcional: brida metálica roscada
Peso Versión de 3 polos: aprox. 2,30 kg
Versión de 4 polos: aprox. 2,75 kg
Versión de 6 polos: aprox. 6,50 kg
Material de la carcasa Poliéster reforzado con fibra de vidrio
Color de la carcasa Negro
Contactos auxiliares (opcionales) 1 × NA – encendido retardado/apagado anticipado
1 × NC (solo versión de 6 polos) – encendido/apagado anticipado
Bloqueable con candado Menos
Lee mas
