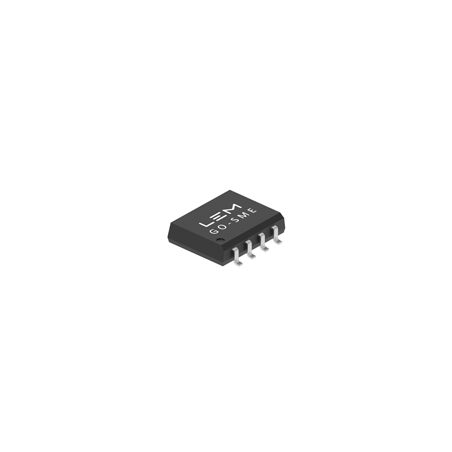

Transductor de corriente GO 10-SME

Especificaciones técnicas Descripción La serie GO-SME es un transductor de corriente LEM integrado, diseñado para medir corrientes CA y CC en aplicaciones industriales y automotrices. Su tecnología de detección diferencial permite al transductor rechazar la interferencia de campos externos en un entorno perturbador. Se utilizan algoritmos patentados de compensación de tensión y temperatura para lograr una excelente precisión en un amplio rango de temperaturas. El conductor primario (pines 1 a 4) tiene una resistencia eléctrica muy baja de 0,9 mΩ (típica), lo que garantiza una excelente eficiencia y una baja disipación de potencia. El GO-SME es capaz de medir corrientes continuas de 20 a 50 A en un amplio rango de temperaturas. El aislamiento galvánico entre los devanados primario y secundario elimina la necesidad de aislamiento adicional, lo que reduce el espacio ocupado y el coste del sistema.

Características principales

• Transductor de corriente de lazo abierto multirango: 50 A
• Baja resistencia eléctrica de 0,9 mΩ
• Tensión de alimentación dual de 5 V o 3,3 V
• Amplio ancho de banda: 300 kHz
• Sin histéresis magnética
• 1 % de error total con la temperatura
• Aislamiento galvánico entre el primario y el secundario con 4 mm de dCl y dCp
• Tensión de prueba de aislamiento de 2400 V RMS
• AEC-Q-100 Grado 1

Aplicaciones

• Variadores pequeños
• HVAC Inversores
• Dispositivos
• Inversores solares
• Bicicletas eléctricas
• Automoción e industria

Datos técnicos

Parámetro	Valor
Temperatura de funcionamiento	-40÷125 °C
Temperatura de almacenamiento	-40÷150 °C
Presión máxima de unión Temperatura	165 °C
Corriente máxima de salida	50 mA
Corriente máxima de salida de la fuente	25 mA
Tensión máxima de alimentación	8 V
Tensión nominal de alimentación	3,3 / 5 V
Tensión máxima de alimentación en otros pines	6,5 V
Tensión de descarga electrostática (HBM)	2 kV
Tensión de descarga electrostática (CDM)	500 V
Resistencia térmica entre la unión y la placa	15 K/W
Constante de tiempo	1 s
Peso	0,07 g
Tensión de salida	-2 ÷ 2 V (para alimentación de 5 V), -1,25 ÷ 1,25 V (para alimentación de 3,3 V)
Resistencia interna de salida Uout	1Ω
Resistencia primaria (a temperatura TA=25 °C)	0,9 mΩ
Corriente primaria nominal RMS	10 A
Rango de medición de corriente primaria	-25÷25 A
Referencia de tensión interna	2,5 V
Sensibilidad nominal	80 mV/A
Sensibilidad Error	-1÷1%
