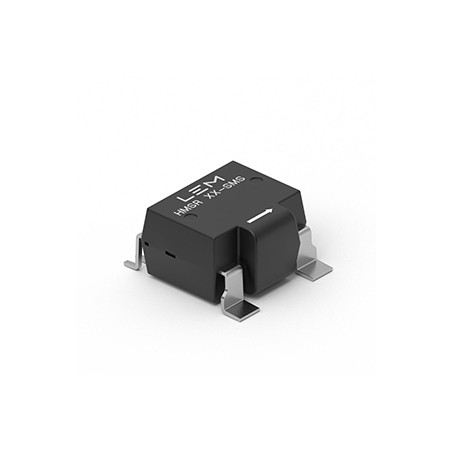

Transductor de corriente HMSR 8-SMS

  • HMSR 8-SMS
  • Precisión 1.25
  • Corriente nominal (A) 8
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] 5
  • Montaje [THT / SMD / DIN / Panel / En riel principal] SMD
  • Aplicación Accionamientos/Energía renovable
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 125
  • Respuesta en frecuencia (-3dB) [kHz] 300
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta abierto
Descripción

HMSR es una nueva generación de sensores de corriente integrados con aislamiento reforzado de LEM. Esta familia de productos ofrece una solución robusta, compacta y de alta precisión para la medición de corrientes CC y CA en aplicaciones de potencia conmutada altamente exigentes, tanto comerciales como industriales. El HMSR es un sensor de lazo abierto basado en micronúcleos con aislamiento reforzado y detección de sobrecorriente (configurable por el usuario y configurado de fábrica). Estas características lo hacen ideal para aplicaciones de alta tensión que requieren alta precisión y una alta inmunidad a campos externos. El conductor primario (pines 1 y 8) presenta una resistencia eléctrica muy baja y almohadillas dedicadas diseñadas para soportar altas sobrecorrientes, como las causadas por rayos. El HMSR mide el campo magnético generado por la corriente que fluye en la ruta primaria de cobre del dispositivo. Gracias al uso de un núcleo magnético de micronúcleo, el HMSR es inmune a campos externos, lo que lo hace ideal para aplicaciones de electrónica de potencia con altos niveles de interferencia. El aislamiento reforzado entre el primario (pines 1 y 8) y el secundario (pines 9 a 15) ofrece al HSMR una solución compacta y económica para la medición de corriente en el lado alto, en comparación con las soluciones de aislamiento resistivo.

Características principales

  • Transductor de corriente de lazo abierto multirango
  • Salida de tensión
  • Detección dual de sobrecorriente
  • Alimentación única de +5 V
  • Aislamiento galvánico entre los circuitos primario y secundario
  • Bajo consumo de energía
  • Diseño compacto para montaje SMT
  • Calibrado de fábrica
  • Ancho de banda amplio, núcleo magnético de pérdida ultrabaja
  • Perfil excepcionalmente bajo: h=6 mm
  • Ocupa poco espacio
  • Baja resistencia eléctrica 0,76 mΩ
  • Aislamiento reforzado
  • Alta resolución
  • Alta inmunidad a interferencias externas
  • Corriente de impulso de rayo ≤ 20 kA

Aplicaciones

  • Accionamientos pequeños
  • Inversores HVAC
  • Dispositivos
  • Inversores solares

Datos técnicos

Parámetro Valor
Suministro máximo Voltaje 8 V
Voltaje máximo de alimentación (en funcionamiento; -40 ÷ 125 °C) 6,5 V
Voltaje de descarga electrostática (HBM) 2 kV
Voltaje de descarga electrostática (CDM) 500 V
Corriente máxima de salida 25 mA
Corriente máxima de entrada 50 mA
Unión máxima Temperatura 150 °C
Temperatura de funcionamiento -40 ÷ 125 °C
Temperatura de almacenamiento -55 ÷ 165 °C
Peso 1,4 g
Corriente primaria nominal Ip 8 A
Rango de medición de la corriente primaria ±20 A
Tensión de referencia interna para Ip=0 2,5 V
Tensión de alimentación de CC 5 V
Consumo de corriente de CC 20 mA
Sensibilidad nominal 100 mV/A (para una corriente nominal de 800 mV)
Sensibilidad a errores ±0,75 %
