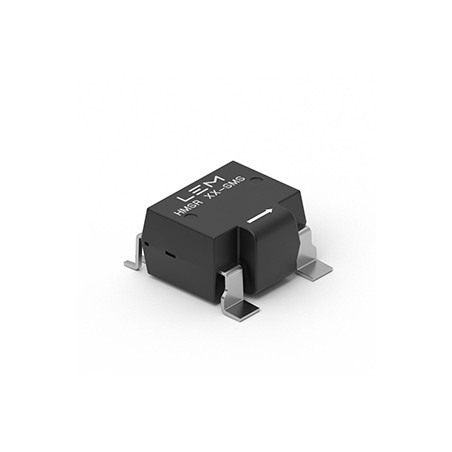

HMSR 8-SMS Stromwandler

  • HMSR 8-SMS
  • Genauigkeit 1.25
  • Nennstrom (A) 8
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 5
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] SMD
  • App Antriebe/Erneuerbare Energien
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 125
  • Frequenzgang (-3dB) [kHz] 300
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie offen

Beschreibung

Der HMSR ist eine neue Generation hochisolierter, integrierter Stromsensoren von LEM. Diese Produktfamilie bietet eine robuste, kompakte und hochpräzise Lösung zur Messung von Gleich- und Wechselströmen in allen anspruchsvollen Schaltnetzteilanwendungen für kommerzielle und industrielle Anwendungen. Der HMSR ist ein auf einem Mikrokern basierender Open-Loop-Sensor mit verstärkter Isolation und Überstromerkennung (benutzerkonfigurierbar und werkseitig voreingestellt). Diese Eigenschaften machen ihn ideal für Hochspannungsanwendungen, die hohe Präzision und starke Störfestigkeit gegenüber externen Feldern erfordern. Der Primärleiter (Pins 1 und 8) weist einen sehr geringen elektrischen Widerstand auf und verfügt über spezielle Kontaktflächen, die hohen Stoßströmen, wie sie beispielsweise durch Blitzeinschläge verursacht werden, standhalten. Der HMSR misst das Magnetfeld, das durch den Stromfluss im Kupfer-Primärpfad des Geräts erzeugt wird. Dank des verwendeten Mikrokern-Magnetkerns ist der HMSR unempfindlich gegenüber externen Feldern und eignet sich daher hervorragend für Leistungselektronikanwendungen mit hohen Störanfälligkeiten. Die verstärkte Isolation zwischen Primärkreis (Pins 1 und 8) und Sekundärkreis (Pins 9 bis 15) macht den HSMR im Vergleich zu resistiven Isolationslösungen zu einer kleinen und kostengünstigen Lösung für die Strommessung auf der High-Side.

Hauptmerkmale

  • Mehrbereichs-Stromwandler im offenen Regelkreis
  • Spannungsausgang
  • Doppelte Überstromerkennung
  • Einzelne +5-V-Versorgung
  • Galvanische Trennung zwischen Primär- und Sekundärkreis
  • Geringer Stromverbrauch
  • Kompaktes Design für die SMD-Montage
  • Werkseitig kalibriert
  • Große Bandbreite, verlustarmer Magnetkern
  • Besonders flache Bauform: h = 6 mm
  • Geringe Stellfläche
  • Niedriger elektrischer Widerstand 0,76 mΩ
  • Verstärkte Isolierung
  • Hohe Auflösung
  • Hohe Störfestigkeit
  • Blitzstoßstrom ≤ 20 kA

Anwendungen

  • Kleine Antriebe
  • Wechselrichter für die Klimatechnik
  • Geräte
  • Solarwechselrichter

Technische Daten

Parameter Wert
Maximale Versorgungsspannung Spannung 8 V
Maximale Versorgungsspannung (im Betrieb; -40 bis 125 °C) 6,5 V
Elektrostatische Entladungsspannung (HBM) 2 kV
Elektrostatische Entladungsspannung (CDM) 500 V
Maximaler Ausgangsstrom 25 mA
Maximaler Eingangsstrom 50 mA
Maximaler Sperrschichtwiderstand Temperatur 150 °C
Betriebstemperatur -40 bis 125 °C
Lagertemperatur -55 bis 165 °C
Gewicht 1,4 g
Nennprimärstrom Ip 8 A
Primärstrommessbereich ±20 A
Interne Referenzspannung für Ip=0 2,5 V
Gleichspannungsversorgung 5 V
Gleichstromaufnahme 20 mA
Nennempfindlichkeit 100 mV/A (bei Nennstrom 800 mV)
Fehlerempfindlichkeit ±0,75 %
Weniger
Weiterlesen

Senden Sie eine Anfrage
