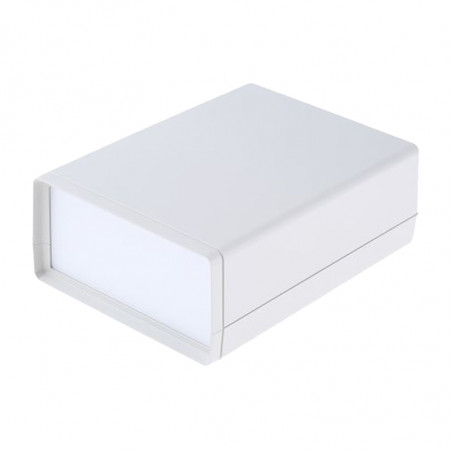

Cámara de cámara tipo concha
  • Cámara de cámara tipo concha

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Cámara de cámara tipo concha

Dwuczęściowa obudowa otwarta od strony czołowej i tylnej. Płyty czołowe (przód/tył) z aluminium (akcesoria) wsuwane w rowek prowadzący. Stabilna i szczelna dzięki połączeniu wpust / wypust na obwodzie. Materiał polistyren (UL 94 HB) odporny na uderzenia. Listwy prowadnic do pionowego montażu płytek okablowanych oraz tulejki mocujące w obydwu częściach obudowy. Powierzchnia obudowy matowa, kolor szarobiały.

Nr producenta Wymiary zewnętrzne mm Wymiary wewnętrzne mm
A B C a b c

A 94 08 330

 158 95 33 143 85 27

A 94 08 440

 158 95 57 143 85 51

A 94 13 330

 190 138 45 174 130 39

A 94 13 340

 190 138 68 174 128 62

A 94 13 440

 190 138 91 174 128 85

Płyty czołowe należy zamawiać oddzielnie!

Obudowa aparatowa V

Obudowa dwuczęściowa z otwartą stroną czołową i zamkniętą stroną tylną. Płyty czołowe z aluminium (akcesoria) są wsuwane w istniejący rowek prowadzący. Stabilna i szczelna dzięki połączeniu wpust /wypust na obwodzie. Materiał polistyren (UL 94 HB) odporny na uderzenia. Listwy prowadzące do pionowegomontażu płytek drukowanych oraz tulejki mocujące w części górnej i dolnej. Powierzchnia matowa, kolor szarobiały - RAL 9002.

Różne obudowy są dostarczane z pojemnikiem na baterie, patrz wskazówka na ilustracji poniżej.

Strona czołowa otwarta, strona tylna zamknięt

Nr producenta Pojemnik
na baterie		 Wymiary zewnętrzne mm Wymiary wewnętrzne mm
A B C a b c

A 94 04 333

 – 85 45 22 74 39 18

A 94 06 333

 – 114 72 33 98 62 27

A 94 06 343

 – 114 72 45 98 62 39

A 94 06 334

 B1 114 72 33 98 62 27

A 94 08 443

 – 158 95 57 143 85 51

A 94 08 336

 B3 158 95 33 143 85 27

B1 = z pojemnikiem na baterię 9 V (6F22)
B3 = z pojemnikiem na baterię 9 V (6F22) albo 2 baterie 1,5 V (LR6)
Płyty czołowe należy zamawiać oddzielnie!
