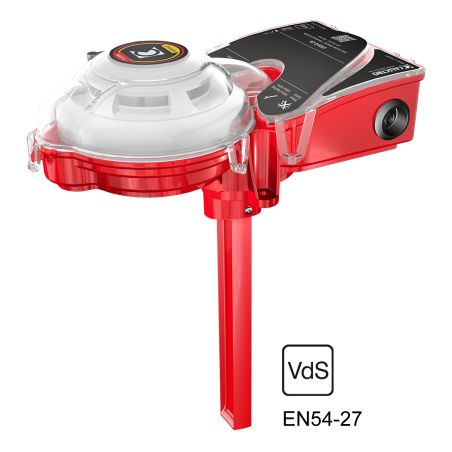

Detector de humo para conductos UG8-E-24

Tubo Venturi incluido en el kit: PST-195-R. También ofrecemos tubos Venturi de aluminio, por ejemplo, el ST280.

Características:

• Carcasa del sensor giratoria 360°, con patente en trámite

• El ajuste automático de la sensibilidad garantiza una mayor vida útil y reduce las falsas alarmas por contaminación

• Alarma de servicio

• Orificio de prueba en la tapa

• Fácil instalación

• Indicador electrónico de flujo de aire

• Fabricado en Suecia

Datos técnicos:

El UG8 Uniguard está diseñado para medir el humo en conductos de ventilación y consta de un detector de humo y una carcasa para conductos. Diseñado para garantizar un flujo de aire óptimo a través del detector.

El UG8 puede montarse en cualquier lado del conducto. El dispositivo cuenta con una sección giratoria que, junto con el tubo Venturi seleccionado, se monta en el conducto de ventilación. También incluye una flecha de "FLUJO" para facilitar la instalación en la dirección correcta del flujo de aire. La dirección de la flecha debe coincidir con la dirección del flujo de aire en el conducto. La carcasa del sensor (patente en trámite), con entradas de cable y un botón de reinicio, puede girarse en cualquier dirección para adaptarse a las condiciones de instalación. Tanto las tapas del compartimento del sensor como las del compartimento de conexión cuentan con cierres a presión para un acceso rápido.

Relés:

• Dos relés de alarma para controlar, por ejemplo, compuertas cortafuegos o el arranque/parada de ventiladores.

• Un relé de alarma de servicio y un relé de alarma de bajo caudal indican la necesidad de mantenimiento antes de que se produzca una falsa alarma, así como un bajo caudal de aire en el conducto o una posición incorrecta del UG8.

• Un relé de fallo del sistema indica fallos en el circuito del sensor de humo.

El sensor cuenta con un sistema de monitorización inteligente que monitoriza y ajusta constantemente la sensibilidad, garantizando un rendimiento óptimo durante toda su vida útil. Cuando el sensor ya no puede compensar la suciedad y se acerca a una falsa alarma, se genera una alarma de servicio.

El sensor tiene un montaje de bayoneta, lo que facilita su instalación y extracción. Si el sistema UG8 se daña, por ejemplo, al retirar un sensor, el LED amarillo de la placa parpadea y el relé de fallo del sistema se desactiva. En caso de fallo del sistema, los relés restantes también se desactivan.

Para el UG8, recomendamos el tubo Venturi PST-195-R, que presenta numerosas ventajas y está incluido en el kit. Nuestros tubos Venturi de aluminio, ST280 y ST580, así como el tubo de extensión ST-EXTEND, también son compatibles con el dispositivo.

Dimensiones:

Diagrama del circuito:

Accesorios:
