Fabricant: ZIEHL

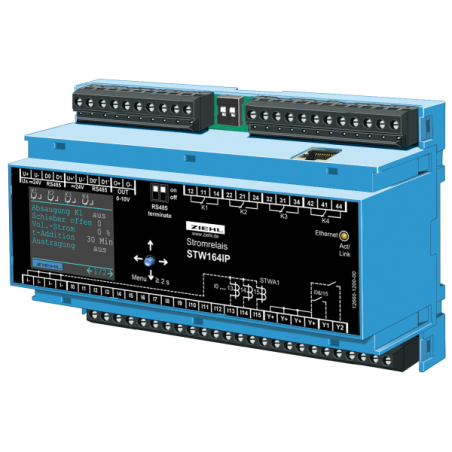

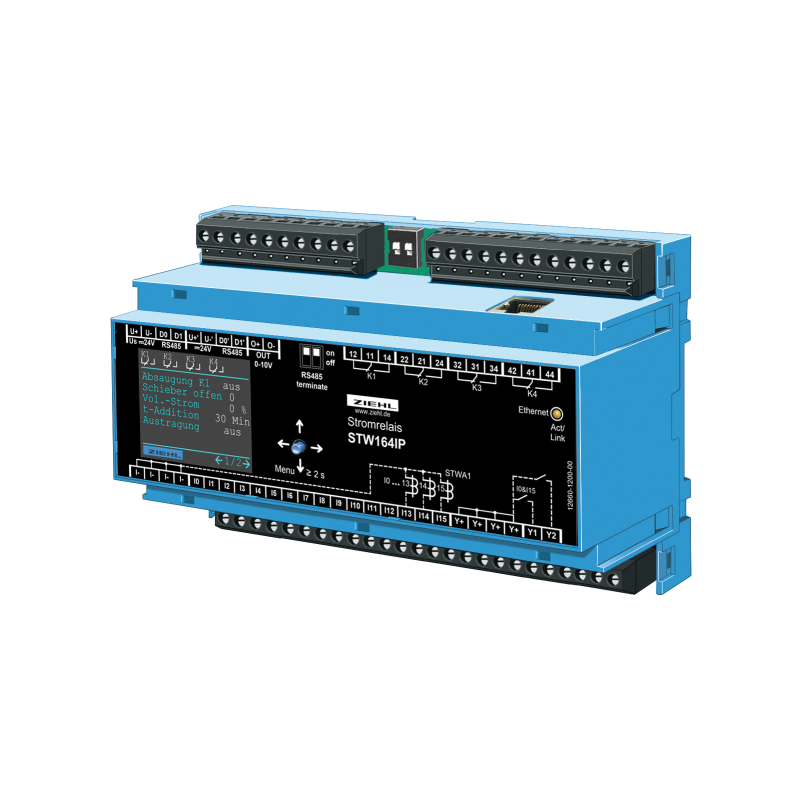

STW164IP - Contrôle des systèmes d'extraction - S225542

  • S225542
  • Type de produit Moteur IP00, électronique IP20 / selon montage et position
  • Tension d'alimentation DC 24 V
  • Exécution Spécifique au client / IP 6K9K
  • Certificat IP 30 (IP 44, avec support et couvercle)
  • Fonction de sortie Sorties analogiques 0/4-20 mA, 0-10 V, sorties/relais, Ethernet TCP/IP
  • La valeur de mesure Matériau PA renforcé de fibre de verre.
La fonction principale de l'appareil est de détecter la présence de courant dans la ligne d'alimentation d'une machine à bois. En cas de présence de courant, l'appareil ouvre une vanne sur le canal d'aspiration de la machine. Simultanément, le système d'aspiration est mis en marche. Lorsqu'une machine est arrêtée, l'appareil ferme la vanne correspondante avec un délai. Si la dernière machine est arrêtée, le système d'aspiration s'arrête également après un délai. Commande de systèmes d'aspiration avec vanne à tiroir de raccordement via bus, commande de jusqu'à 32 tiroirs via bus. Application : Le STW164IP sert d'unité de commande centrale. Il détecte l'état de fonctionnement des machines en mesurant leur consommation de courant sur les lignes d'alimentation (transformateur de courant STWA1(H)) ou via des contacts secs. Il met en marche le système d'aspiration central et ouvre les volets des conduits d'alimentation des machines. Des modules de volets à 8 positions permettent de commander les volets. Ceux-ci peuvent être montés à côté du STW164IP ou répartis dans l'ensemble du système. Ce dernier réduit le câblage nécessaire.
Des volets supplémentaires peuvent être ouverts pour optimiser le flux d'air. Ils peuvent être affectés à différentes lignes et priorisés. Il est également possible de contrôler le nettoyage et l'évacuation.
Le paramétrage s'effectue facilement via le réseau (Ethernet). Si le système de contrôle est connecté à Internet, il peut également être paramétré à distance.
L'enregistrement des heures de fonctionnement des machines et de la fréquence de commutation des vannes est précieux pour la maintenance préventive. Cela signifie que les composants peuvent être remplacés lors d'une intervention de maintenance avant qu'ils ne vieillissent et ne tombent en panne.

Accessoire : Kit de montage frontal type ER8 pour montage sur armoires de commande ou portes
