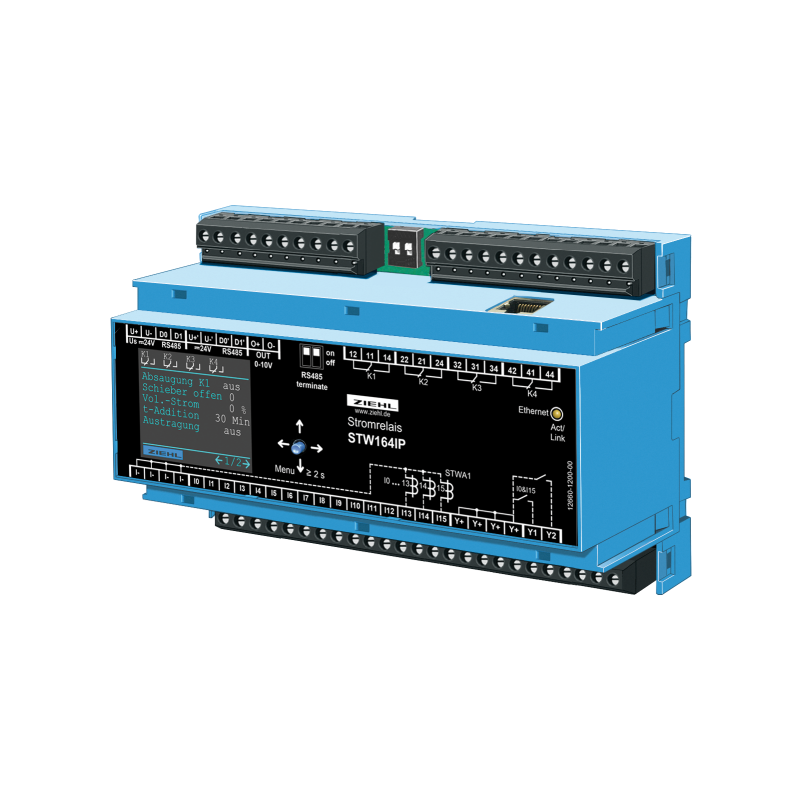

STW164IP - Sterowanie systemami wyciągowymi - S225542

Podstawową funkcją urządzenia jest wykrywanie, czy w linii zasilającej jednej z kilku maszyn do obróbki drewna płynie prąd. W przypadku wykrycia przepływu prądu urządzenie otwiera zawór w kanale ssącym maszyny. Jednocześnie włącza się system odciągu. Po wyłączeniu maszyny urządzenie zamyka powiązany z nią zawór z opóźnieniem. Jeśli ostatnia maszyna zostanie wyłączona, system odciągu również zatrzymuje się z opóźnieniem.

Sterowanie systemami odciągowymi z połączeniem suwaka za pomocą magistrali, sterowanie do 32 suwaków za pomocą magistrali

Zastosowanie:
STW164IP służy jako centralna jednostka sterująca. Wykrywa stan pracy maszyn poprzez pomiar ich poboru prądu w liniach zasilających (przekładnik prądowy STWA1(H)) lub za pomocą styków bezpotencjałowych. Włącza centralny system odciągu i otwiera żaluzje na kanałach do poszczególnych maszyn. Do sterowania żaluzjami stosuje się 8-krotne moduły żaluzji. Można je zamontować obok STW164IP lub rozmieścić w całym systemie. To drugie rozwiązanie zmniejsza ilość wymaganego okablowania.
Dodatkowe żaluzje można otwierać w celu optymalizacji przepływu powietrza. Można je przypisać do różnych linii i określić ich priorytety. Możliwe jest również sterowanie czyszczeniem i opróżnianiem.
Parametryzacja jest wygodnie przeprowadzana za pośrednictwem sieci (Ethernet). Jeśli system sterowania jest podłączony do Internetu, można go również sparametryzować zdalnie.
Rejestrowanie godzin pracy maszyn i częstotliwości przełączania zaworów zapewnia cenne informacje w zakresie konserwacji zapobiegawczej. Oznacza to, że podzespoły można wymienić podczas wizyty serwisowej, zanim się zestarzeją i ulegną awarii.

Akcesoria: Zestaw do montażu przedniego typu ER8 do montażu w panelach sterowania lub drzwiach
