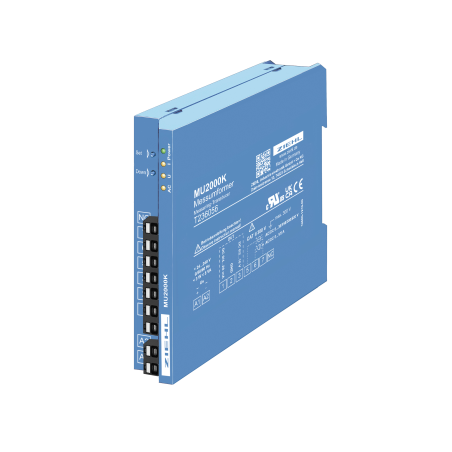

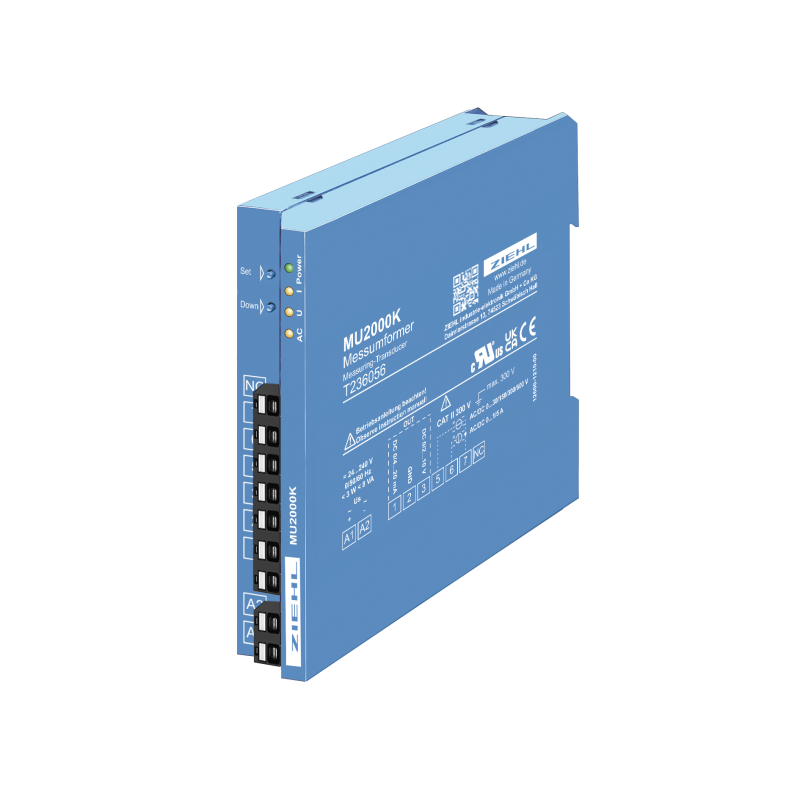

MU2000K - Transducteur de mesure universel - T236056

Le transducteur de mesure MU2000K mesure des tensions continues et alternatives jusqu'à 600 V et des courants continus et alternatifs de 0 à 1/5 A.

Des plages de mesure prédéfinies sont disponibles. D'autres plages de mesure (zéro et pleine échelle) peuvent être facilement mises à l'échelle. Les signaux de sortie DC 0/2-10 V et 0/4-20 mA sont isolés de l'entrée de mesure et de la tension d'alimentation. Grâce à sa tension d'alimentation universelle AC/DC 24-240 V, le transducteur de mesure peut être connecté à toutes les tensions d'alimentation courantes.

Le MU2000K, par exemple est adapté à la mesure des tensions continues et des courants de charge des batteries ou à la mesure des tensions et courants alternatifs dans les installations de production d'énergie propre.

Modifications de T236053 à T236056 : Version avec bornes à ressort conforme RoHS/REACH
Vous trouverez de plus amples informations dans nos informations clients : « Nouvelles bornes pour appareils de type K »

Aperçu des fonctions

• Signal de sortie 0-20 mA et 0-10 V ou 4-20 mA et 2-10 V
• Tension d'alimentation nominale AC/DC 24-240 V
• Isolation entre les entrées, les sorties et la tension d'alimentation

Entrées

• AC/DC 0 … 600 V (valeurs préréglées : 0…30 V / 80…120 V / 0…150 V / 0…300 V / 0…600 V)
• CA/CC 0…5 A (valeurs prédéfinies : 0…1 A / 0…5 A)
• Les plages de mesure CA permettent également de mesurer des signaux CC. Les signaux négatifs sont mesurés comme des signaux positifs.

L'utilisateur peut choisir librement les zéros et les pleines échelles pour d'autres plages de mesure.
