Hersteller: ZIEHL

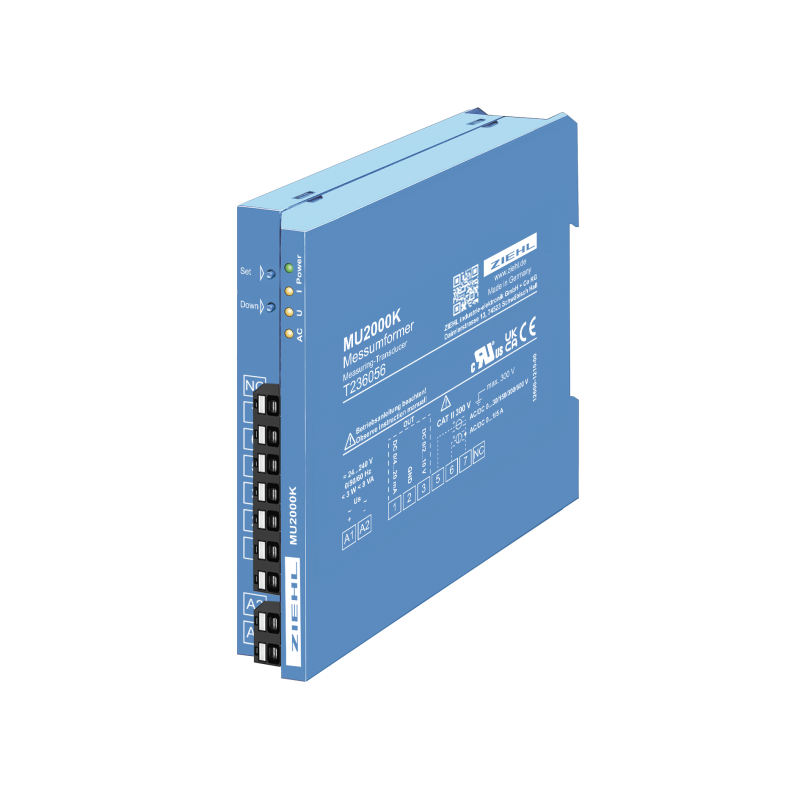

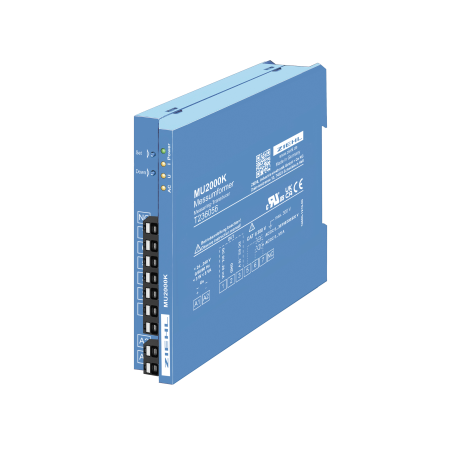

MU2000K - Universal-Messumformer - T236056

  • T236056
  • Produkttyp IP54 / abhängig von Montage und Position
  • Versorgungsspannung AC/DC 24 - 240 V
  • Ausführung Motor IP44, Elektronik IP20 / je nach Montage und Lage
  • Zertifikat UL/CSA, UKCA
  • Ausgangsfunktion Analogausgänge 0/4-20 mA, 0-10 V
  • Gemessener Wert Spannungs-, Strommessung

Der Messumformer MU2000K misst Gleich- und Wechselspannungen bis 600 V sowie Gleich- und Wechselströme von 0-1/5 A.

Es können voreingestellte Messbereiche ausgewählt werden. Weitere Messbereiche (Null- und Endwert) lassen sich einfach skalieren. Die Ausgangssignale DC 0/2-10 V und 0/4-20 mA sind vom Messeingang und der Versorgungsspannung getrennt. Mit seiner universellen Versorgungsspannung AC/DC 24-240 V kann der Messumformer an alle gängigen Versorgungsspannungen angeschlossen werden.

Der MU2000K z.B. eignet sich zur Messung von Gleichspannungen und Ladeströmen an Batterien oder zur Messung von Wechselspannungen und -strömen in Anlagen zur Eigenenergieerzeugung.

Änderungen von T236053 zu T236056: Version mit Federklemmen RoHS/REACH-konform
Weitere Informationen finden Sie in unserer Kundeninformation: "Neue Klemmen für Geräte vom Typ K"


Funktionsübersicht

  • Ausgangssignal 0-20 mA und 0-10 V oder 4-20 mA und 2-10 V
  • Nennversorgungsspannung AC/DC 24-240 V
  • Isolation zwischen Eingängen, Ausgängen und Versorgungsspannung

Eingänge

  • AC/DC 0 … 600 V (Vorgabewerte: 0…30 V / 80…120 V / 0…150 V / 0…300 V / 0…600 V)
  • AC/DC 0 … 5 A (Vorgabewerte: 0…1 A / 0…5 A)
  • In den Messbereichen für AC können auch DC-Signale gemessen werden. Negative Signale werden als positive Signale gemessen.

Nullpunkte und Skalenendwerte für weitere Messbereiche sind frei wählbar.
