Fabricant: ZIEHL

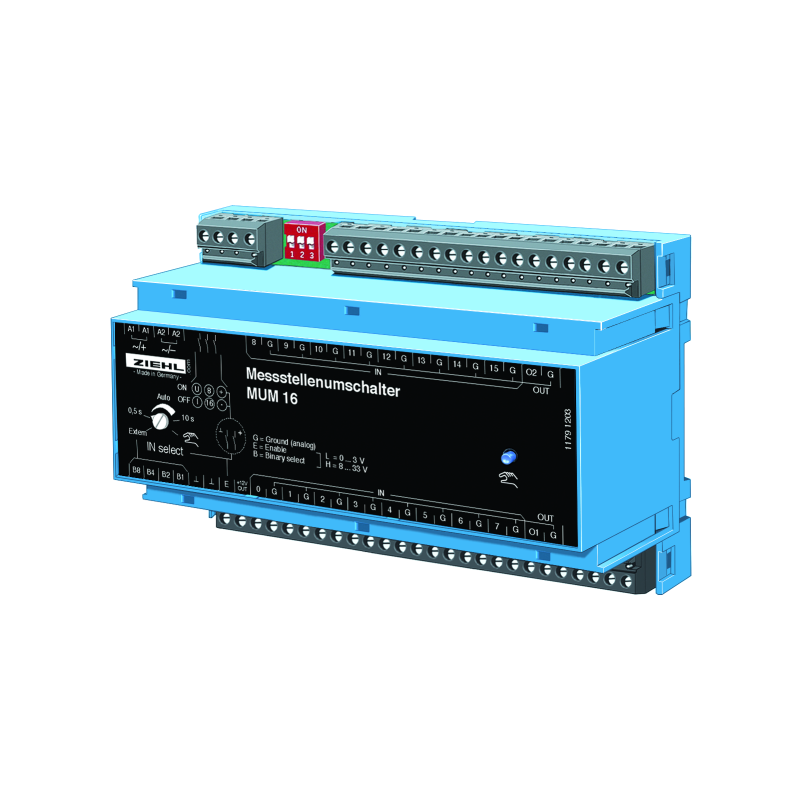

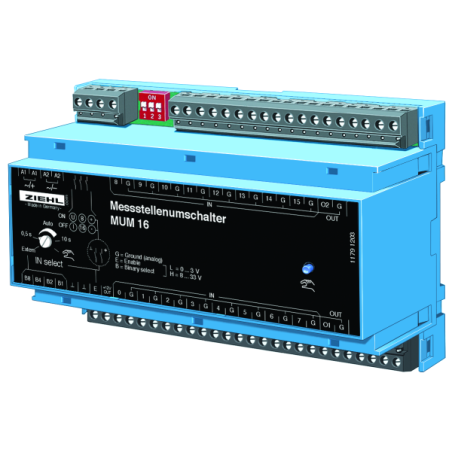

MUM16 - Commutateur de point de mesure - T236035

  • T236035
  • Type de produit IP54 / selon montage et position
  • Exécution Moteur IP44, électronique IP20 / selon montage et position
  • Information additionnelle Plastique PA renforcé de minéraux
  • Certificat IP 30 (IP 44, avec support et couvercle)
  • Fonction de sortie Sorties analogiques 0/4-20 mA, 0-10 V
  • La valeur de mesure fils

Les commutateurs de point de mesure permettent de connecter jusqu'à 16 points de mesure à 1 appareil de mesure, par exemple une entrée analogique d'un API.

Les entrées peuvent être sélectionnées avec un code BCD. La sélection manuelle peut être effectuée avec un commutateur de code.

En mode automatique, les entrées sont interrogées (temps de réponse réglable) et s'affichent donc successivement. Lors de l'utilisation d'un commutateur de point de mesure, une seule entrée de mesure est nécessaire pour collecter plusieurs valeurs.
En particulier pour les signaux à évolution lente comme les températures, une mesure toutes les deux secondes est suffisante. Les entrées coûteuses pour Pt100 ou 0-10 V/0-20 mA sur les API peuvent être économisées.

Le MUM16 permet de commuter alternativement 16 points de mesure avec masse commune ou 8 points de mesure avec masse séparée.

  • Compatible API. Sélection de canal via 4 bits parallèles (24 V), par ex. PLC ou par un commutateur de code
  • Commutation optionnelle + ou -
  • Entrée d'activation pour l'utilisation de plusieurs MUM en parallèle
  • Surveillance jusqu'à 16 signaux pour une limite avec un seul interrupteur de fin de course
  • 16 canaux (0/4 ... 20 mA, 0... 10 V, Pt 100) avec masse commune
  • 8 canaux doubles (= Pt 100/3 fils et thermocouples)
  • Configuration simple avec 3 commutateurs DIP
  • Alimentation CA/CC 24-240 V
  • Affichage LED pour le canal sélectionné
  • Temps de réponse en mode automatique réglable de 0,5 à 10 s
  • bornes enfichables
  • Boîtier pour montage dans des armoires de distribution ou des boîtes à fusibles, largeur 140 mm, hauteur de montage 55 mm
