Hersteller: ZIEHL

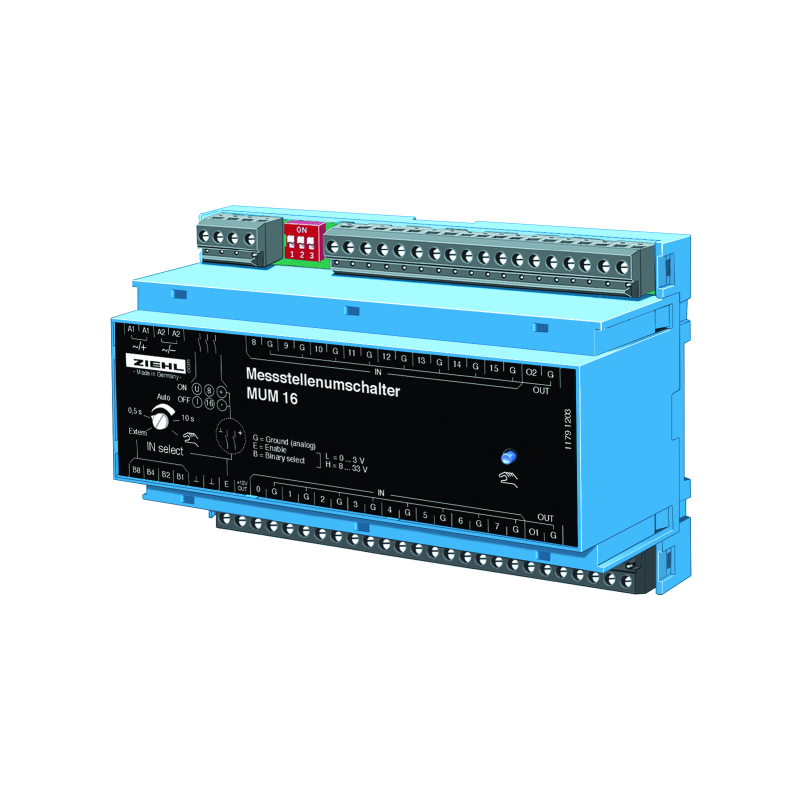

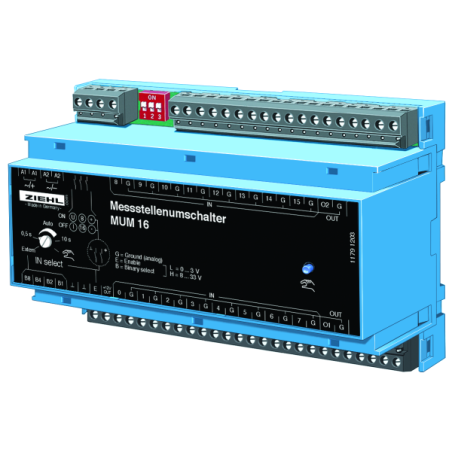

MUM16 - Messstellenumschalter - T236035

  • T236035
  • Produkttyp IP54 / abhängig von Montage und Position
  • Ausführung Motor IP44, Elektronik IP20 / je nach Montage und Lage
  • Zusätzliche Information Mineralverstärkter PA-Kunststoff
  • Zertifikat IP 30 (IP 44, mit Halterung und Abdeckung)
  • Ausgangsfunktion Analogausgänge 0/4-20 mA, 0-10 V
  • Gemessener Wert Drähte

Messstellenumschalter ermöglichen den Anschluss von bis zu 16 Messstellen an 1 Messgerät, z.B. einen analogen Eingang einer SPS.

Die Eingänge können per BCD-Code ausgewählt werden. Eine manuelle Auswahl ist per Codeschalter möglich.

Im Automatikbetrieb werden die Eingänge abgefragt (Taktzeit einstellbar) und somit nacheinander angezeigt. Bei Verwendung eines Messstellenumschalters wird nur 1 Messeingang benötigt, um mehrere Werte zu erfassen.
Insbesondere bei sich langsam ändernden Signalen wie Temperaturen reicht eine Messung alle zwei Sekunden aus. Teure Eingänge für Pt100 oder 0-10 V/0-20 mA an SPSen können eingespart werden.

Mit dem MUM16 können wahlweise 16 Messpunkte mit gemeinsamer Masse oder 8 Messpunkte mit getrennter Masse geschaltet werden.

  • SPS-kompatibel. Kanalauswahl über 4 Bit parallel (24 V), z.B. SPS oder über Codeschalter
  • Optionale Umschaltung + oder -
  • Enable-Eingang zur parallelen Nutzung mehrerer MUM
  • Überwachung von bis zu 16 Signalen für einen Grenzwert mit nur 1 Grenzwertschalter
  • 16 Kanäle (0/4 ... 20 mA, 0... 10V, Pt 100) mit gemeinsamer Masse
  • 8 Doppelkanäle (= Pt 100/ 3-Leiter und Thermoelemente)
  • Einfache Konfiguration mit 3 DIP-Schaltern
  • Versorgung AC/DC 24-240 V
  • LED-Anzeige für ausgewählten Kanal
  • Taktzeit im Automatikbetrieb einstellbar 0,5 ... 10 s
  • Steckklemmen
  • Gehäuse zum Einbau in Schaltschränke oder Sicherungskästen, 140 mm breit, Einbauhöhe 55 mm
