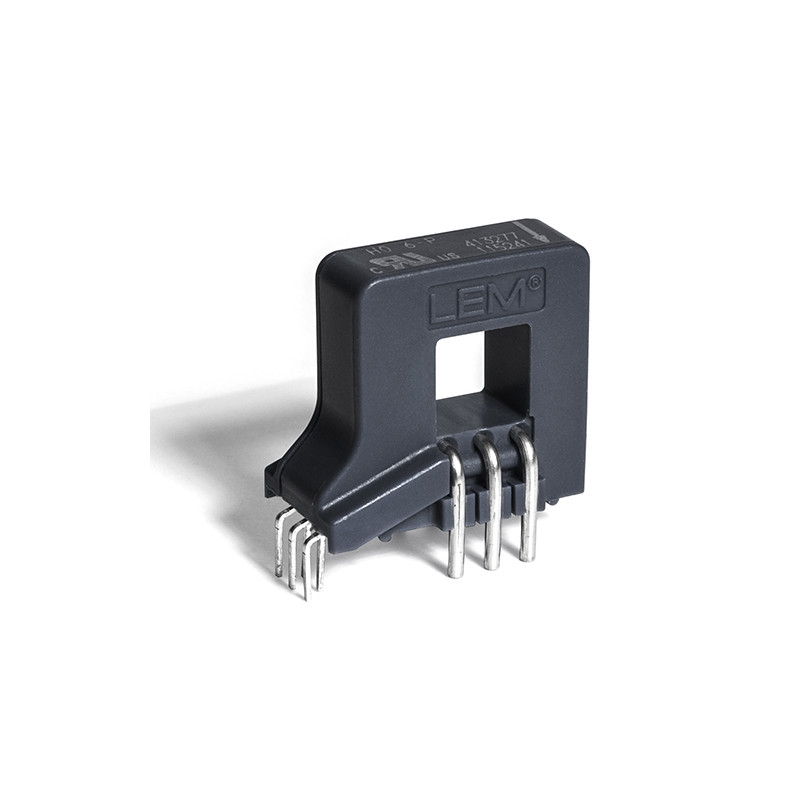

Transducteur de courant HO 10-P
Transducteur de courant HO 10-P

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant HO 10-P

  • HO 10-P
  • Précision 1.35
  • Courant nominal (A) 10
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] 5
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] THT
  • Application Systèmes d'entraînement automobile / Alimentations électriques / Énergies renouvelables / Machines à souder
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 105
  • Réponse en fréquence (-3 dB) [kHz] 250
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta ouvrir

Description

Conçu pour la mesure de courants électroniques : continus, alternatifs, pulsés, etc., avec isolation galvanique entre les circuits primaire et secondaire.

Caractéristiques principales

  • Mesure par effet Hall
  • Isolation galvanique entre les circuits primaire et secondaire
  • Tension d'essai d'isolation : 4 300 V
  • Faible consommation d'énergie
  • Alimentation unique : +5 V
  • Offset et sensibilité fixes
  • Détection de surintensité : 2,63 × IPN (valeur de crête)
  • Contrôle de la mémoire
  • Format compact pour un gain de place
  • Conception unique pour une large plage de courants primaires
  • Haute immunité aux interférences externes
  • Haute isolation Résistance
  • Réponse rapide

Applications

  • Variateurs de vitesse CA
  • Convertisseurs statiques pour variateurs de moteurs CC
  • Applications alimentées par batterie
  • Onduleurs (UPS)
  • Alimentations à découpage (SMPS)
  • Alimentations pour applications de soudage
  • Onduleur solaire côté CC (MPPT)
  • Boîte de jonction

Caractéristiques techniques

Paramètre Valeur
Tension d'alimentation maximale 6,5 V
Température maximale du conducteur primaire 125 °C
Tension de décharge électrostatique (HBM) 2 kV
Tension d'alimentation 5 V CC
Tension de sortie 0 à 5 V
Température de fonctionnement Température -40÷105°C
Température de stockage -40÷105°C
Poids 10 g
Courant primaire nominal RMS Ip 10 A
Plage de mesure du courant primaire ±25 A
Consommation de courant 19 mA
Tension externe Référence 0,5 à 2,65 V
Sensibilité théorique 80 mV/A (800 mV pour le courant nominal Ip, alimentation 5 V)
Erreur de sensibilité ±0,85 %
