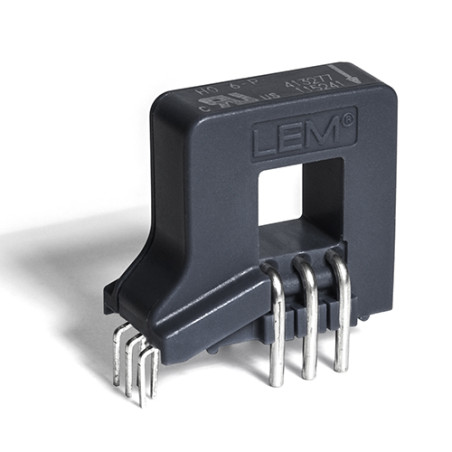

Transductor de corriente HO 10-P
Transductor de corriente HO 10-P

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente HO 10-P

  • HO 10-P
  • Precisión 1.35
  • Corriente nominal (A) 10
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] 5
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Sistemas de accionamiento/alimentación para automoción/energías renovables/máquinas de soldar
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 105
  • Respuesta en frecuencia (-3dB) [kHz] 250
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta abierto
Descripción

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características principales

  • Medición de efecto Hall
  • Aislamiento galvánico entre los circuitos primario y secundario
  • Tensión de prueba de aislamiento de 4300 V
  • Bajo consumo de energía
  • Fuente de alimentación única de +5 V
  • Desfase y sensibilidad fijos
  • Detección de sobrecorriente 2,63 × IPN (valor pico)
  • Control de memoria
  • Tamaño compacto para ahorrar espacio
  • Un solo diseño para un amplio rango de corriente primaria
  • Alta inmunidad al ruido externo
  • Alta resistencia de aislamiento
  • Rápido Respuesta

Aplicaciones

  • Variadores de velocidad de CA
  • Convertidores estáticos para variadores de motor de CC
  • Aplicaciones alimentadas por batería
  • Sistemas de alimentación ininterrumpida (SAI)
  • Fuentes de alimentación de modo conmutado (SMPS)
  • Fuentes de alimentación para aplicaciones de soldadura
  • Inversor solar en el lado de CC del inversor (MPPT)
  • Caja de conexiones

Datos técnicos

Parámetro Valor
Tensión máxima de alimentación 6,5 V
Temperatura máxima del conductor primario 125 °C
Tensión de descarga electrostática (HBM) 2 kV
Tensión de alimentación 5 V CC
Tensión de salida 0 ÷ 5 V
Temperatura de funcionamiento Temperatura -40÷105 °C
Temperatura de almacenamiento -40÷105 °C
Peso 10 g
Corriente primaria nominal RMS Ip 10 A
Rango de medición de la corriente primaria ±25 A
Consumo de corriente 19 mA
Voltaje externo Referencia 0,5 ÷ 2,65 V
Sensibilidad teórica 80 mV/A (800 mV para corriente nominal Ip, alimentación de 5 V)
Error de sensibilidad ±0,85 %
Menos
Lee mas
49,20 PLN
49,20 PLN Precio bruto / uds.
40,00 PLN Precio neto / pz.
Impuestos incluidos

Disponibilidad: Tenga en cuenta que este producto está agotado
