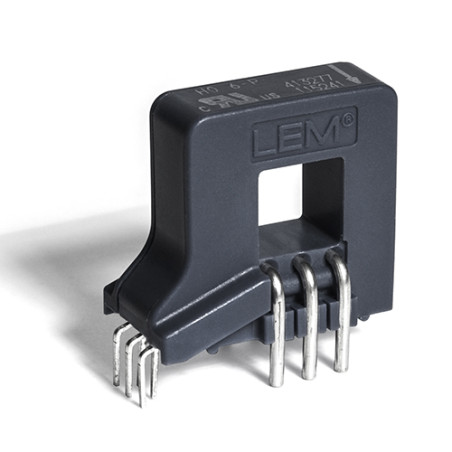

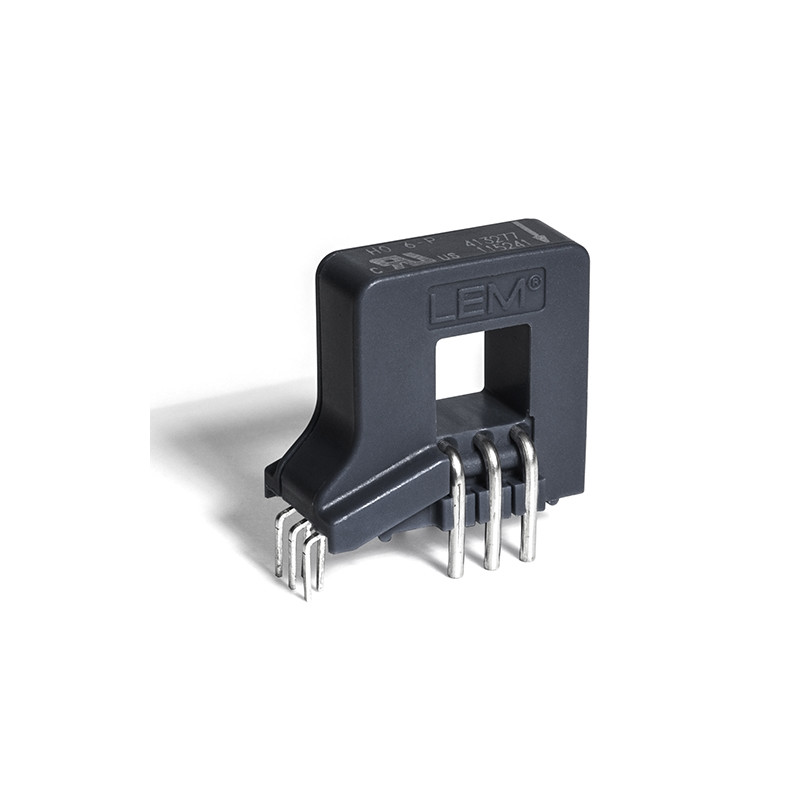

Stromwandler HO 10-P
Stromwandler HO 10-P

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: LEM

Stromwandler HO 10-P

  • HO 10-P
  • Genauigkeit 1.35
  • Nennstrom (A) 10
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 5
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] THT
  • App Automobilantriebe/Stromversorgungen/Erneuerbare Energien/Schweißmaschinen
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 105
  • Frequenzgang (-3dB) [kHz] 250
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie offen

Beschreibung

Entwickelt für die elektronische Strommessung: Gleichstrom, Wechselstrom, Impulsstrom usw., mit galvanischer Trennung zwischen Primär- und Sekundärkreis.

Hauptmerkmale

  • Hall-Effekt-Messung
  • Galvanische Trennung zwischen Primär- und Sekundärkreis
  • 4300 V Isolationsprüfspannung
  • Geringer Stromverbrauch
  • Einzelne +5-V-Stromversorgung
  • Fester Offset und feste Empfindlichkeit
  • Überstromerkennung 2,63 × IPN (Spitzenwert)
  • Speichersteuerung
  • Kompakte Bauform für platzsparende Installation
  • Nur ein Design für einen breiten Primärstrombereich
  • Hohe Störfestigkeit gegenüber externen Störungen
  • Hoher Isolationswiderstand
  • Schnell Antwort

Anwendungen

  • Drehzahlumrichter
  • Statische Umrichter für Gleichstrommotorantriebe
  • Batteriebetriebene Anwendungen
  • Unterbrechungsfreie Stromversorgungen (USV)
  • Schaltnetzteile (SMPS)
  • Stromversorgungen für Schweißanwendungen
  • Solarwechselrichter auf der Gleichstromseite (MPPT)
  • Anschlussdose

Technische Daten

Parameter Wert
Maximale Versorgungsspannung Spannung 6,5 V
Maximale Temperatur des Primärleiters 125 °C
Elektrostatische Entladungsspannung (HBM) 2 kV
Versorgungsspannung 5 V DC
Ausgangsspannung 0–5 V
Betriebstemperatur -40–105 °C
Lagerung Temperatur -40 bis 105 °C
Gewicht 10 g
Nennstrom (Effektivwert) Ip 10 A
Messbereich Primärstrom ±25 A
Stromaufnahme 19 mA
Referenzspannung extern 0,5 bis 2,65 V
Theoretische Empfindlichkeit 80 mV/A (800 mV bei Nennstrom) (Ip, 5V-Versorgung)
Empfindlichkeitsfehler ±0,85 %
Weniger
Weiterlesen
49,20 PLN
49,20 PLN Bruttopreis / Stck.
40,00 PLN Nettopreis / Stk.
Bruttopreis

Verfügbarkeit: Bitte beachten Sie, dass dieses Produkt nicht vorrätig ist

Sie können eine Vorbestellung aufgeben und Ihr Interesse an einem Produkt melden, indem Sie auf die Schaltfläche "Nach Verfügbarkeit fragen" klicken.

Derzeit nicht vorrätig
