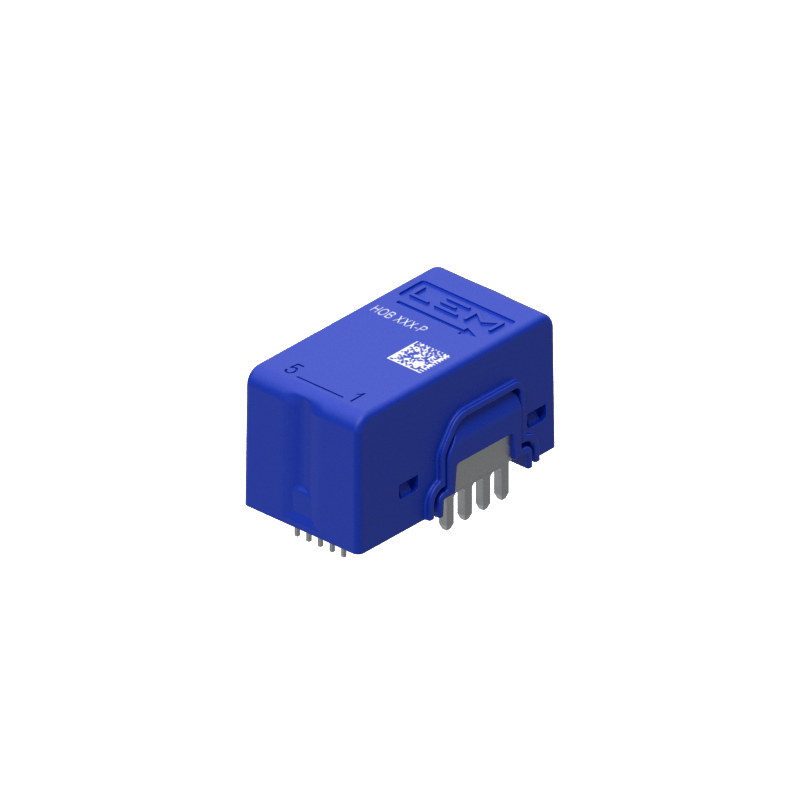

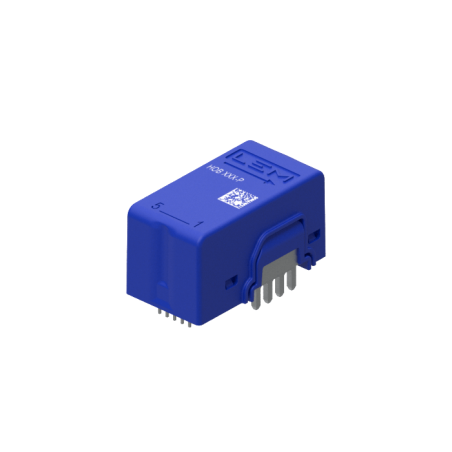

Transducteur de courant HOB 130-P
Transducteur de courant HOB 130-P

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant HOB 130-P

  • HOB 130-P
  • Précision 1.25
  • Courant nominal (A) 130
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] 5
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] THT
  • Application Systèmes d'entraînement automobile / Alimentations / Énergies renouvelables / Postes à souder / Batteries automobiles
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 105
  • Réponse en fréquence (-3 dB) [kHz] 1000
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta ouvrir

Description

Conçu pour la mesure de courant électronique : continu, alternatif, pulsé, etc., avec isolation galvanique entre les circuits primaire et secondaire.

Caractéristiques principales

  • Transducteur de courant à boucle ouverte multi-gamme
  • Sortie tension
  • Alimentation unique +5 V
  • Isolation galvanique entre les circuits primaire et secondaire
  • Faible consommation d'énergie
  • Conception compacte pour montage sur circuit imprimé THT
  • Calibré en usine
  • Faible dérive thermique du décalage
  • Écartement > 11 mm
  • Temps de réponse très rapide < 200 ns
  • Fréquence de coupure élevée > 1 Hz MHz

Applications

  • Variateurs de vitesse CA et servomoteurs
  • Convertisseurs statiques pour variateurs de vitesse de moteurs CC
  • Applications alimentées par batterie
  • Onduleurs (UPS)
  • Alimentations à découpage (SMPS)
  • Boîte de jonction
  • Onduleur solaire côté CC (MPPT)
  • Découpe plasma, soudage
  • Station de charge

Caractéristiques techniques

Paramètre Valeur
Tension d'alimentation maximale 5,5 V
Température maximale du conducteur primaire 120 °C
Tension de décharge électrostatique 2 kV
Tension d'alimentation 5 V
Tension de sortie Uout 0 à 5 V
Température de fonctionnement Température -40÷105°C
Température de stockage -40÷105°C
Poids 30 g
Humidité relative 95 %
Altitude 2000 m
Courant primaire RMS nominal Ip 130 A
Plage de mesure du courant primaire Ipm ±250 A
Consommation de courant 22 mA
Tension de référence (sortie) Uref 2,5 V
Plage de tension de sortie à un courant Ipm (Uout - Uref) ±2 V
Sensibilité nominale 8 mV/A (1040 mV pour le courant nominal Ip)
Erreur de sensibilité ±0,75 %
