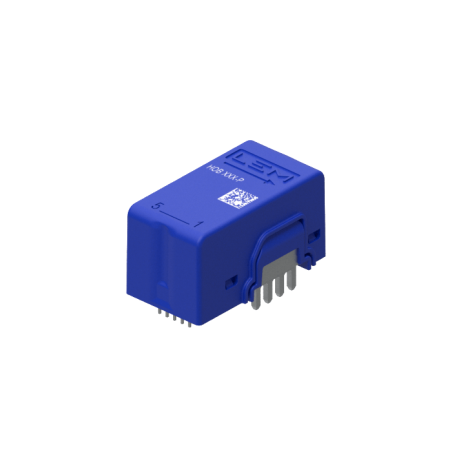

Transductor de corriente HOB 130-P
Transductor de corriente HOB 130-P

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente HOB 130-P

  • HOB 130-P
  • Precisión 1.25
  • Corriente nominal (A) 130
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] 5
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Sistemas de transmisión/alimentación para automóviles/energías renovables/soldadoras/baterías para automóviles
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 105
  • Respuesta en frecuencia (-3dB) [kHz] 1000
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta abierto

Descripción

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características principales

  • Transductor de corriente de lazo abierto multirango
  • Salida de tensión
  • Alimentación única de +5 V
  • Aislamiento galvánico entre los circuitos primario y secundario
  • Bajo consumo de energía
  • Diseño compacto para montaje en una placa de circuito impreso THT
  • Calibrado de fábrica
  • Baja deriva de temperatura de offset
  • Separación de aislamiento > 11 mm
  • Tiempo de respuesta muy rápido < 200 ns
  • Alta frecuencia de corte > 1 MHz

Aplicaciones

  • Variadores de velocidad CA y servomotores
  • Convertidores estáticos para variadores de velocidad de motores CC
  • Aplicaciones alimentadas por batería
  • Sistemas de alimentación ininterrumpida (SAI)
  • Sistemas de alimentación de modo conmutado (SMPS)
  • Caja de conexiones
  • Inversor solar en el lado de CC del inversor (MPPT)
  • Cortador de plasma, soldadura
  • Estación de carga

Datos técnicos

Parámetro Valor
Tensión máxima de alimentación 5,5 V
Temperatura máxima del conductor primario 120 °C
Tensión de descarga electrostática 2 kV
Tensión de alimentación 5 V
Tensión de salida Uout 0 ÷ 5 V
Temperatura de funcionamiento Temperatura -40÷105 °C
Temperatura de almacenamiento -40÷105 °C
Peso 30 g
Humedad relativa 95 %
Altitud 2000 m
Corriente primaria nominal RMS Ip 130 A
Rango de medición de la corriente primaria Ipm ±250 A
Consumo de corriente 22 mA
Tensión de referencia (salida) Uref 2,5 V
Rango de tensión de salida a corriente Ipm (Usal-Uref) ±2 V
Sensibilidad nominal 8 mV/A (1040 mV para corriente nominal Ip)
Error de sensibilidad ±0,75 %
