CWT HF sorozat

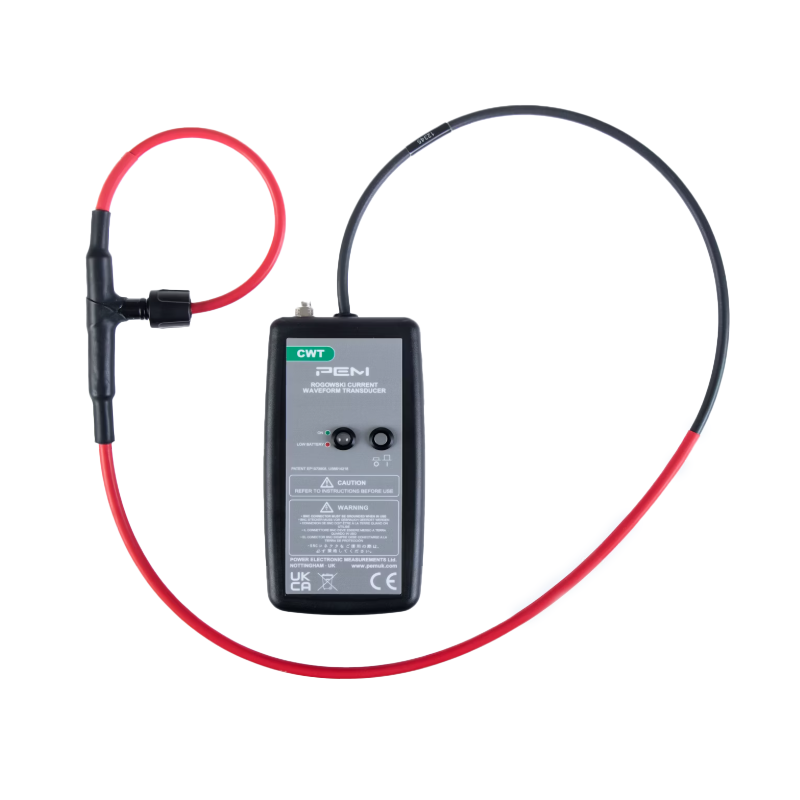

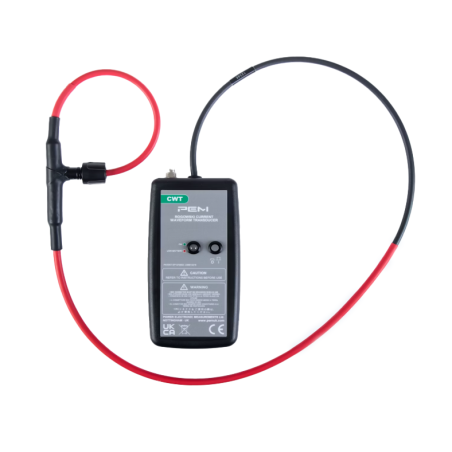

A CWT HF sorozatot a váltakozó áramok mérésére tervezték, néhány száz milliampertől néhány száz kiloamperig terjedő áramtartományban és tized Hz-től néhány MHz-ig terjedő frekvenciatartományban. A HF sorozat emellett kiváló zajvédelemmel és kibővített magasfrekvenciás átviteli sávszélességgel rendelkezik. A CWT Rogowski tekercsek tipikus alkalmazásai közé tartozik a félvezető kapcsolók áramhullámformájának mérése és rögzítése, a magasabb frekvenciájú szinuszos jelek, az impulzusos és egyéb, nagy változékonysággal jellemezhető jelek.

Főbb jellemzők

Maximális di/dt
Képesség a maximális di/dt, akár 120 kA/µs érték mellett is működni.		 Névleges áramok
Névleges áramok 30 A-től 300 kA-ig (csúcsértékek).

Széles sávszélesség
A modellek 0,03 Hz-től 30 MHz-ig terjedő tartományt fednek le.

 Szigetelt tekercs
Tekercsszigetelés: 10 kV (csúcsérték) Tekercs keresztmetszeti átmérője: max. 8,5 mm
Választható kábelhossz
Hosszabb kábelek is elérhetők, mint a standard 1 m, 2,5 m és 4 m – kérésre.		 Tekercshossz egyedi igény szerint
A standard 300 mm, 500 mm, 700 mm és 1000 mm-nél hosszabb tekercsek kérésre elérhetők.


Alkalmazások

  • Átmeneti áramok mérése teljesítményelektronikai kapcsolóáramkörökben.
  • Nagyfrekvenciás szinuszos áramok (pl. indukciós fűtés).
  • Kis váltakozó áramok mérése nagy egyenáramok jelenlétében (pl. kondenzátor hullámosságának felügyelete).
  • EMC mérések vontatásban, motorhajtásokban és villamos hálózatokban.
  • Rövidzárlati áramok vagy impulzusos alkalmazások áramainak mérése.


Megfelelő szabványok

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Műszaki paraméterek

Kimenet

±6V maximális csúcsáramhoz R>100kΩ esetén (ajánlott oszcilloszkóp bemenet R=1MΩ)
±2 V (csúcsérték), az érzékenység a névleges érték fele 50 Ω terhelés esetén (csak CWTHF modellek 015HF-től 150HF-ig).
Pontosság

Kalibrálva ±0,2% értékre, ha a vezető középen van a Rogowski tekercs hurkában.
Vezető helyzete a tekercsben (10 mm átmérőjű vezető esetén) – tipikusan ±1% érték.
Linearitás

áramamplitúdóig ±0,05% érték
DC eltolás

Maximum ±3mV T=25°C esetén
Hőmérséklet

Tekercs és kábel: -20…100°C, integrátor: 0…40°C
Tekercsfeszültség

10kV csúcsérték – biztonságos csúcsfeszültség a földhöz képest, 15kVrms, 50Hz, 60s teszt alapján meghatározva.
Tekercs kerülete

500, 700, 1000mm – kérésre nagyobb méretek is lehetségesek
Tekercs keresztmetszete

8.5mm max. (14mm szilikon burkolattal a mechanikai sérülések elleni védelem érdekében)
Tápegység

B - standard: 4 x AA 1.5V alkáli elemek, tipikus üzemidő 25h
R – újratölthető: 4x AA 1.2 NiMH elemek, tipikus élettartam 10h, külső töltés lehetséges
Kimenet

BNC



Modell Érzékenység
(mV/A)		 Max. áram
(A)		 Maximális zaj
(mVp-p)		 Átmeneti esés*
(%/ms)		 LF sávszélesség
(-3dB)(Hz)		 Maximális áram
növekedési sebesség di/dt
(kA/µs)		 Sávszélesség
(-3dB)
(MHz)
300 mm 500 mm 700 mm 1000 mm
CWTHF/015 200 30 15 85 150 2.0 20 12 8 5.5
CWTHF/03 100 60 11 78 105 4.0 20 12 8 5.5
CWTHF/06 50 120 8.0 70 80 8.0 20 13 10 6.5
CWTHF/1 20 300 6.0 50 50 20 20 13 10 6.5
CWTHF/3 10 600 12 11 12 40 30 21 15 10
CWTHF/6 5.0 1200 12 5.5 6.0 80 30 21 15 10
CWTHF/15 2.0 3000 10 3.0 3
