Seria CWT
Seria CWT

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: PEM

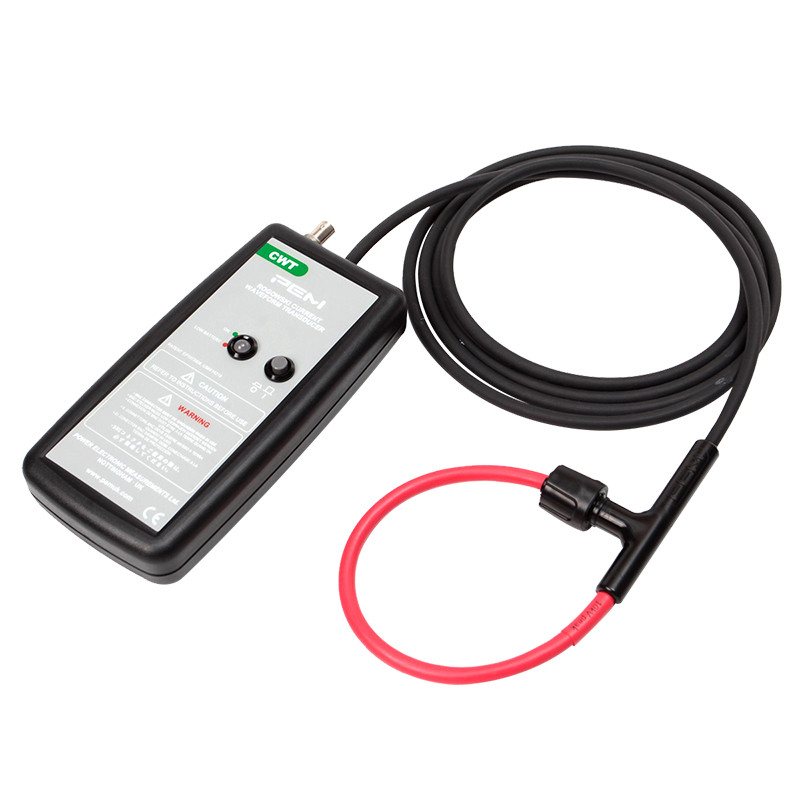

Seria CWT

Seria CWT este destinată măsurării curenților alternativi în intervalul de la câteva sute de miliamperi la câteva sute de kiloamperi și a frecvențelor de la zecimi de Hz la câteva zeci de MHz. Aplicațiile tipice ale bobinelor Rogowski CWT includ măsurarea și înregistrarea formei de undă a curenților comutatorilor semiconductoare, a semnalelor sinusoidale de frecvență mai înaltă, a semnalelor pulsatorii și a altor semnale caracterizate printr-o variabilitate ridicată.

Caracteristici cheie

di/dt maxim
Capacitate de a funcționa la un di/dt maxim de până la 40 kA/µs.		 Curenți nominali
Curenți nominali de la 600 A la 60 kA (valori de vârf).


Lățime de bandă largă
Modelele acoperă intervalul de la 0,1 Hz la 16 MHz.

 Bobină izolată
Izolația bobinei: 10 kV (valoare de vârf) Diametrul secțiunii transversale a bobinei: max. 8,5 mm
Posibilitatea de a alege lungimea cabluluiSunt disponibile cabluri mai lungi decât cele standard de 1 m, 2,5 m și 4 m – la cerere. Lungimea bobinei la comandă
La cerere sunt disponibile bobine cu lungimi mai mari decât cele standard de 300 mm, 500 mm, 700 mm și 1000 mm.


Aplicații

  • Măsurarea curenților tranzitorii în circuitele de comutare ale electronicii de putere.
  • Curenți sinusoidali de înaltă frecvență (de exemplu, încălzire prin inducție).
  • Măsurarea curenților alternativi mici în prezența curenților continui mari (de exemplu, monitorizarea ondulațiilor condensatorului).
  • Măsurători EMC în tracțiune, acționări de motoare și rețele electrice.
  • Măsurarea curenților de scurtcircuit sau a curenților în aplicații pulsatorii.


Respectă standardele

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032


Date tehnice

Ieșire ±6V pentru valoarea de vârf a curentului maxim. pentru R>100kΩ (intrare osciloscop recomandată R=1MΩ)
Precizie Calibrat la ±0,2% din indicație cu conductorul centrat în bucla bobinei Rogowski. Poziția conductorului în bobină (pentru conductor cu diametrul de 10 mm) – tipic ±1% din indicație.
Liniaritate până la amplitudinea curentului ±0,05% din citire
Decalaj CC Maxim ±3mV pentru T=25°C
Temperatura Bobină și cablu: -20…100°C, integrator: 0…40°C
Tensiunea bobinei 10kV valoare de vârf - tensiune de vârf sigură față de masă determinată pe baza testului 15kVrms, 50Hz, 60s.
Circumferința bobinei 500, 700, 1000mm – la cerere sunt posibile dimensiuni mai mari
Secțiunea transversală a bobinei 8.5mm max. (14mm cu manta siliconică pentru protecție împotriva deteriorărilor mecanice)
Alimentare B - standard: baterii alcaline 4 x AA 1.5V, timp de funcționare tipic 25h R – reîncărcabile: baterii 4x AA 1.2 NiMH, durată de viață tipică 10h, posibilitate de încărcare externă
Ieșire BNC



Parametrii modelelor

Model Sensibilitate (mV/A) Curent maxim (A) Zgomot maxim (mVp-p) Cădere* (%/ms) Lățime de bandă LF (-3dB)(Hz) Curent maxim di/dt (kA/μs) Lățime de bandă (-3dB) (MHz)
300 mm 500 mm 700 mm 1000 mm
CWT/3N 10 600 14 0.9 1.0 2.0 10 6.5 5 3.5
CWT/6 5.0 1200 12 0.9 1.0 8.0 16 12.5 10 8
CWT/15 2.0 3000 7.0 0.7 0.8 20 16 12.5 10 8
CWT/30 1.0 6000 3.5 0.5 0.6 40 16 12.5 10 8
CWT/60 0.5 12000 3.0 0.35 0.4 40 16 12.5 10 8
CWT/150 0.2 30000 3.0 0.2 0.2 40 16 12.5 10 8
CWT/300 0.1 60000 3.0 0.1 0.1 40 16 12.5 10 8


* - Scăderea procentuală a semnalului de ieșire la o undă pătrată
