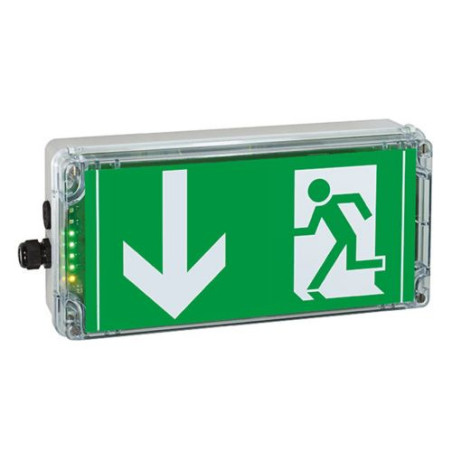

Ex-Lite V-CG-S (стандартна температура) вихід-n011

Вибухозахищені світильники аварійної сигналізації

Ex-Lite
Металева версія зі світлодіодною технологією для зон 1 і зон 21 / NEC
Надійний аварійний світильник

Серія вибухозахищених аварійних світильників Ex-Lite відповідає вимогам Директиви ATEX 2014/34/EU та стандарту EN 60598, розділ 2.22 для світильників аварійного освітлення. Ці світильники призначені для позначення шляхів евакуації та виходів у потенційно вибухонебезпечних середовищах. В якості джерел світла в цих світильниках використовуються тільки високоефективні світлодіоди. Це забезпечує роботу без обслуговування, оскільки джерела світла розташовані так, щоб забезпечити повний термін служби світильника. Джерела живлення також розраховані на таку ж довговічність; світлодіодні схеми є іскробезпечними.

Широкий діапазон вхідної напруги дозволяє використовувати в усьому світі. Корпуси цих світильників виготовлені з міцних матеріалів. Ці світильники відповідають найвищим стандартам аварійних знаків. Завдяки дуже міцній конструкції та високому рівню захисту ці світильники підходять для використання як усередині, так і на вулиці, навіть у екстремальних умовах. Як світильник аварійного освітлення, їх також можна використовувати в системі живлення від акумулятора.

Ex-Lite N оснащений акумулятором NC і функцією автоматичного моніторингу стану з часом роботи до 1 години.
Завдяки додатковому вбудованому модулю V-CG-S із кодуванням до 20 адрес цей світильник також можна використовувати як окремий світильник аварійного освітлення та підключати до центральної системи, сумісної з CEAG. Це дозволяє оператору контролювати роботу світильника відповідно до відповідних вимог. Це дозволяє підключати до одного контуру до 20 світильників з різними режимами комутації.

Для всіх типів програм

Аварійні світильники серії «Ex-Lite» і «Ex-Lite Z» доступні як мережеві світильники, наприклад, для високозахищених промислових мереж у нафтогазовидобутку, як «Ex-Lite V-CG-S» – аварійні світильники з індивідуальними функціями моніторингу в системах аварійного електропостачання CEAG, а також «Ex-Lite N» і «Ex-Lite ZE» – аварійні світильники з власним акумуляторним живленням і автоматичним функціонуванням і роботою. перевірка часу.

Зелене світло для всіх зон

Завдяки міцному, високоміцному корпусу зі ступенем захисту IP66 світильник Ex-Lite можна встановлювати як всередині, так і на вулиці. Світильник розроблено для класу захисту Ex e від II T6 до T6 та Ex tb IIIC T80°C відповідно до вимог директиви ATEX. Його можна використовувати в потенційно вибухонебезпечних середовищах (зони 1 і 2) і в зонах з вибухонебезпечним пилом (зони 21 і 22).

Відповідність стандартам

Серія вибухозахищених аварійних світильників Ex-Lite відповідає вимогам Директиви ATEX 2014/34/EU та EN 60598, частина 2.22 для аварійних світильників. Ці світильники підходять для позначення шляхів евакуації та аварійних виходів. Корпус світильника виготовлений з високоякісних матеріалів, а світильники відповідають найвищим стандартам.

Роботи без обслуговування

Біле світлодіодне джерело світла дозволяє працювати без необхідності заміни джерела світла протягом усього терміну служби світильника. Необхідна потужність освітлення залишається постійною протягом усього терміну служби світлодіода, який становить приблизно 50 000 годин. Варто зазначити, що джерела живлення також розраховані на цей надзвичайно довгий термін служби. Це знижує експлуатаційні витрати та підвищує безпеку, особливо у важкодоступних місцях.

Для міжнародних програм

Світлодіодні світильники аварійного виходу серії Ex-Lite розроблені відповідно до вимог широкого спектру концепцій безпеки. Завдяки широкому діапазону вхідної напруги від 110 В до 277 В змінного струму та до 250 В постійного струму ці світильники можна використовувати в усьому світі – світлодіодні джерела живлення за своєю суттю безпечні.
Міжнародна сертифікація "IECEx" розширює діапазон застосування світильника.
Версії Ex-Lite Z і Ex-Lite ZE також доступні в спеціальній версії для використання відповідно до вимог NEC.
Світильник має діапазон видимості 25 метрів і доступний з широким набором піктограм, що дозволяє створювати рішення відповідно до вимог країни.

Подвійна безпека

Що стосується безпеки експлуатації вибухозахищених аварійних світильників і світильників зі знаками виходу, тут немає місця для компромісів, тому що тільки світильник, який надійно працює в будь-який час, може врятувати життя.
Нова серія вибухозахищених світлодіодних світильників не тільки відповідає всім технічним вимогам, але й відповідає законодавчим вимогам до установок аварійного та захисного освітлення. Новий Ex-Lite показує правильний шлях навіть у найважчих і небезпечних умовах.

Центральне аварійне живлення зі світильниками V-CG-S

Централізоване аварійне електропостачання з використанням систем CEAG (групове або акумуляторне живлення) використовується там, де можна підключити велику кількість аварійних світильників і працювати як система. Ці типи систем живлення від акумуляторів зазвичай встановлюються за межами небезпечних зон, тому вони не піддаються впливу суворих умов навколишнього середовища зовнішніх світильників. Завдяки цьому час їх роботи подовжується, а вимоги до обслуговування мінімальні.

Основні та аварійні світильники цієї серії живляться за окремими ланцюгами від системи аварійного живлення до світильників, розташованих у вибухонебезпечних зонах. У цих схемах можна використовувати різні світильники з модулем V-CG-S.

Краще перестрахуватися, ніж шкодувати

На додаток до стандартного використання Ex-Lite як мережевого світильника – наприклад, у високозахищених промислових мережах – версія Ex-Lite V-CG-S доступна з функцією моніторингу.
У поєднанні з модулем моніторингу V-CG-S і кодуванням до 20 адрес цей світильник може працювати як аварійний світильник з індивідуальним моніторингом.
Оператор може запрограмувати режими перемикання за потреби, що дозволяє працювати до 20 світильників з різними режимами перемикання в одному контурі.

Адресація в Ex-Lite V-CG-S

Ніяких додаткових монтажних робіт не потрібно. Центральний блок контролює всі функції світильника, перевіряє світлодіоди на короткі замикання або обриви, а також показує несправності безпосередньо на дисплеї.
Навіть із дуже складними установками діагностика та усунення несправностей прості.
Ще одна важлива перевага: функціональні тести та перевірки часу виконання виконуються автоматично та повідомляються на центральний блок. Це економить час і гроші.
Під час тестування перевіряється правильність роботи світильника, а в разі несправності надсилається звіт на центральний блок. Для порівняння, несправності групи світлодіодів також повідомляються автоматично.

Світильники аварійного освітлення з власними акумуляторними системами

Світильники аварійного освітлення з власним джерелом живлення (батареєю) не потребують центрального джерела живлення, а живляться від незалежних децентралізованих систем. Ці світильники особливо підходять для модернізації та великих промислових об’єктів.
Раніше недоліком світильників з автономним живленням були обмежені можливості моніторингу. Ця функція тепер інтегрована в світильники аварійних виходів Ex-Lite N.
П'ять зелених світлодіодів показують стан заряду акумулятора з кроком 20%. Жовтий світлодіод вказує на аварійну роботу, а додатковий червоний світлодіод вказує на помилки.

Функції моніторингу

Тепер можливий розширений самоконтроль із автоматичною функцією та перевіркою часткового робочого циклу.

• П'ять зелених світлодіодів під захисною кришкою постійно відображають стан заряду та ємність акумулятора.
• Заряджання позначається блиманням зеленого світлодіода. Заряд акумулятора вказується з кроком 20%.
• Жовтий світлодіод вказує на аварійну роботу.

Автоматичний 5-хвилинний функціональний тест проводиться щотижня. Цей тест електронним способом перемикає світильник на живлення від батареї. Аварійне освітлення перевіряється, і будь-які помилки вказуються блимаючим червоним світлодіодом.
Приблизно через 3 місяці починається часткова перевірка роботи (35 хвилин).

• Якщо мінімальний час аварійної роботи в 30 хвилин не досягнуто, червоний світлодіод починає блимати.
• Після усунення несправності (наприклад, шляхом заміни або заряджання батареї) індикатор помилки скидається під час наступного аварійного тесту (ручного чи автоматичного), коли досягається мінімальний час роботи в 30 хвилин.

Версія для низьких температур до -40 °C

Для Ex-Lite LT доступна нова версія з температурним діапазоном від -40 °C до +50 °C,
та від -40 °C до +40 °C для Ex-Lite NLT.
Це означає, що вимоги для країн з дуже низькими температурами тепер можуть бути виконані.
Спеціальна система нагріву дозволяє безпечно заряджати/розряджати Ex-Lite NLT навіть за температури нижче фізичної межі -10 °C.

Технічні параметри:

Параметр	Ex-Lite / LT / 24V	Ex-Lite V-CG-S	Ex-Lite N / NLT
Сертифікат перевірки типу ЄС	PTB 02 ATEX 2111	PTB 02 ATEX 2111	PTB 02 ATEX 2111
Маркування відповідно до 2014/34/EU	II 2 G Ex e mb IIC T6/T5 Gb II 2 D Ex tb IIIC T80°C Db	II 2 G Ex e mb IIC T5/T4 Gb Ex tb IIIC T80°C Db	II 2 G Ex e mb IIC T5/T4 Gb Ex tb IIIC T80°C Db
Сертифікат IECEx	IECEx BVS 13.0016	IECEx BVS 13.0016	IECEx BVS 13.0016
Маркування відповідно до IECEx	Ex e mb IIC T6/T5 Gb Ex tb IIIC T80°C Db	Ex e mb IIC T5/T4 Gb Ex tb IIIC T80°C Db	Ex e mb IIC T5/T4 Gb Ex tb IIIC T80°C Db
Діапазон температури навколишнього середовища	–20 °C до +50 °C (T5) – Ex-Lite / 24 В –20 °C до +40 °C (T6) – Ex-Lite / 24 В –40 °C до +50 °C – Ex-Lite LT	–40 °C до +50 °C (T5) –40 °C до +40 °C (T6)	–20 °C до +50 °C – Ex-Lite N –40 °C до +50 °C – Ex-Lite NLT +5 °C до +35 °C / +0 °C до +35 °C
Акумулятор	–	–	NiCd: акумулятор 12 В (800 мАг)
Енергоспоживання	добре. 6 ВА	добре. 6 ВА	добре. 10 ВА
Напруга джерела живлення	Змінний струм: 110–277 В / 110–254 В, 50/60 Гц Постійний струм: 110–250 В Постійний струм: 12–24 В ±20% (Ex-Lite 24 В)	Змінний струм: 220–254 В, 50/60 Гц Постійний струм: 195–250 В	Змінний струм: 110–277 В / 110–240 В, 50/60 Гц Постійний струм: 110–250 В
Номінальний струм	Постійний струм: 220 В = 20 мА, 110 В = 40 мА	Постійний струм: 220 В = 20 мА, 110 В = 40 мА	230 В = 50 мА, 110 В = 100 мА
Час заряджання (до 90%)	–	–	24 години
Коефіцієнт потужності cos φ	≥ 0,95	≥ 0,95	–
Клас захисту	1	1	1
Відстань видимості	до 28 м	до 28 м
Джерело світла	Високопродуктивні білі світлодіоди	Високопродуктивні білі світлодіоди	Високопродуктивні білі світлодіоди
Час аварійного освітлення	–	–	3 години
Розміри (Д × Ш × В)	400 × 230 × 115 мм	400 × 230 × 115 мм	400 × 230 × 115 мм
З'єднувальні клеми	4 × пружинні клеми, макс. 2,5 мм²	4 × пружинні клеми, макс. 2,5 мм²	4 × пружинні клеми, макс. 2,5 мм²
Колір корпусу	Сірий, RAL 7035	Сірий, RAL 7035	Сірий, RAL 7035
Матеріал корпусу	Легкий металевий сплав	Легкий металевий сплав	Легкий металевий сплав
Вага	6,2 кг	6,4 кг	6,7 кг
Кабельні вводи/входи	1 × Ex-e кабельний сальник M25 × 1,5 (пластик) 1 × Ex-e вилка M25 × 1,5 або 2 × різьба M20 × 1,5 (метал) 1 × вилка M20	1 × Ex-e кабельний сальник M25 × 1,5 1 × штекер Ex-e штекер M25 × 1,5 або 2 × різьба M20 × 1,5 (метал) 1 × штекер M20	1 × Ex-e кабельний сальник M25 × 1,5 1 × штекер Ex-e штекер M25 × 1,5 або 2 × різьба M20 × 1,5 (метал) 1 × штекер M20
Спосіб монтажу	Настінне кріплення	Настінне кріплення	Настінне кріплення
Рівень захисту (EN 60529)	IP66	IP66	IP66
Захисний чохол	Мінеральне скло	Мінеральне скло	Мінеральне скло

Параметр	Ex-Lite Z	Ex-Lite ZE
Маркування відповідно до NEC 505/CEC 018	Клас I, зона 1, AEx em ib IIC T4/T5/T6 Ex em ib IIC T4/T5/T6	Клас I, зона 1 AEx em ib IIC T4/T5/T6 Ex em ib IIC T4/T5/T6
Маркування відповідно до NEC 500	Клас I, розділ 2, групи A, B, C і D Клас II, розділ 2, групи E, F і G	Клас I, розділ 2, групи A, B, C і D Клас II, розділ 2, групи E, F і G
Сертифіковано UL/CSA	1944328	1944328
Діапазон температури навколишнього середовища	–20 °C до +40 °C (T6) –20 °C до +50 °C (T5)	–20 °C до +40 °C (T6) –20 °C до +50 °C (T5) +5 °C до +35 °C (в аварійному режимі)
Акумулятор	–	12 В / 800 мАг Ni-Cd акумулятор
Енергоспоживання	прибл. 6 VA	прибл. 8 VA
Напруга живлення	110 В – 277 В змінного струму / 110 В – 250 В постійного струму	110 В – 277 В змінного струму / 110 В – 250 В постійного струму
Номінальний струм AC/DC	220 В = 20 мА 110 В = 40 мА	230 В = 50 мА 110 В = 100 мА
Частота	Постійний струм і 50–60 Гц (змінний струм)	Постійний струм і 50–60 Гц (змінний струм)
Час заряджання (до 90%)	–	24 години
Коефіцієнт потужності cos φ	≥ 0,95	≥ 0,5
Система живлення	електронний	електронний
Клас захисту	1	1
Помітна відстань	28 м	28 м
Джерело світла	Високопродуктивні червоні світлодіоди	Високопродуктивні червоні світлодіоди
Час аварійного освітлення	–	прибл. 3 години (зазначено для +5 °C до +35 °C)
Розміри (Д × Ш × В)	400 × 230 × 115 мм	400 × 230 × 115 мм
З'єднувальні клеми	3 × клемний блок 2,5 мм²	3 × клемний блок 2,5 мм²
Колір корпусу	Сірий, RAL 7035	Сірий, RAL 7035
Матеріал корпусу	Легкий металевий сплав	Легкий металевий сплав
Вага	6,2 кг	6,7 кг
Сальники / прокладки / отвори	1 × адаптер M25 / Myer Hub ¾″, 1 × штекер M20	1 × адаптер M25 / Myer Hub ¾″, 1 × штекер M20
Спосіб монтажу	Настінне кріплення	Настінний
Клас захисту згідно з EN 60529	IP66	IP66
Захисна кришка / захисне скло	Мінеральне скло	Мінеральне скло

EX-Lite (стандартна температура)

Комплект поставки (включає обкладинку зі стрілкою)	Пластиковий кабельний ввід M25	Заглушка M25	Металева різьба М20	Стандартна піктограма згідно з ISO 7010 – Номер замовлення	Додаткова піктограма відповідно до DIN 4844 – номер замовлення	Додаткова піктограма згідно з EN 1838 – № замовлення
стрілка 3h	1 × M25	1 × M25	–	1 2191 011 021	1 2191 011 001	1 2191 011 011
стрілка 9h	1 × M25	1 × M25	–	1 2191 011 022	1 2191 011 002	1 2191 011 012
стрілка 6h	1 × M25	1 × M25	–	1 2191 011 023	1 2191 011 003	1 2191 011 013
стрілка 3h	–	–	2 × M20	1 2191 011 121	1 2191 011 101	1 2191 011 111
стрілка 9h	–	–	2 × M20	1 2191 011 122	1 2191 011 102	1 2191 011 112
стрілка 6h	–	–	2 × M20	1 2191 011 123	1 2191 011 103	1 2191 011 113

Ex-Lite V-CG-S (стандартна температура)

Комплект поставки (включає обкладинку зі стрілкою)	Пластиковий кабельний ввід M25	Заглушка M25	Металева різьба M20	Стандартна піктограма ISO 7010 – Номер замовлення	Додаткова піктограма відповідно до DIN 4844 – номер замовлення	Додаткова піктограма згідно з EN 1838 – номер замовлення
Стрілка 3h	1 × M25	1 × M25	–	1 2191 021 021	1 2191 021 001	1 2191 021 011
стрілка 9h	1 × M25	1 × M25	–	1 2191 021 022	1 2191 021 002	1 2191 021 012
стрілка 6h	1 × M25	1 × M25	–	1 2191 021 023	1 2191 021 003	1 2191 021 013
стрілка 3h	–	–	2 × M20	1 2191 021 121	1 2191 021 101	1 2191 021 111
стрілка 9h	–	–	2 × M20	1 2191 021 122	1 2191 021 102	1 2191 021 112
стрілка 6h	–	–	2 × M20	1 2191 021 123	1 2191 021 103	1 2191 021 113

Ex-Lite N (стандартна температура)

Комплект поставки (включає обкладинку зі стрілкою)	Пластиковий кабельний ввід M25	Заглушка M25	Металева різьба М20	Стандартна піктограма ISO 7010 Номер замовлення	Додаткова піктограма відповідно до DIN 4844 Номер замовлення	Додаткова піктограма згідно з EN 1838 Номер замовлення
стрілка 3h	1 × M25	1 × M25	–	1 2191 031 021	1 2191 031 001	1 2191 031 011
стрілка 9h	1 × M25	1 × M25	–	1 2191 031 022	1 2191 031 002	1 2191 031 012
стрілка 6h	1 × M25	1 × M25	–	1 2191 031 023	1 2191 031 003	1 2191 031 013
стрілка 3h	–	–	2 × M20	1 2191 031 121	1 2191 031 101	1 2191 031 111
стрілка 9h	–	–	2 × M20	1 2191 031 122	1 2191 031 102	1 2191 031 112
стрілка 6h	–	–	2 × M20	1 2191 031 123	1 2191 031 103	1 2191 031 113

Ex-Lite 24 В (стандартна температура)

Комплект поставки (включає обкладинку зі стрілкою)	Пластиковий кабельний ввід M25	Заглушка M25	Металева різьба М20	Піктограма стандарту ISO 7010 Номер замовлення
Стрілка 3h	1 × M25	1 × M25	–	1 2191 124 021
Стрілка 9h	1 × M25	1 × M25	–	1 2191 124 022
стрілка 6h	1 × M25	1 × M25	–	1 2191 124 023

Ex-Lite LT (низька температура до -40°C)

Обсяг поставки (включає друковану обкладинку) Стрілки)	Пластиковий кабельний ввід M25	Заглушка M25	Металева різьба M20	Стандартна піктограма ISO 7010 Номер замовлення	Додаткова піктограма відповідно до DIN 4844 Номер замовлення	Додаткова піктограма відповідно до EN 1838 Номер замовлення
Стрілка 3h	1 × M25	1 × M25	–	1 2191 013 021	1 2191 013 001	1 2191 013 011
стрілка 9h	1 × M25	1 × M25	–	1 2191 013 022	1 2191 013 002	1 2191 013 012
стрілка 6h	1 × M25	1 × M25	–	1 2191 013 023	1 2191 013 003	1 2191 013 013
стрілка 3h	–	–	2 × M20	1 2191 013 121	1 2191 013 101	1 2191 013 111
стрілка 9h	–	–	2 × M20	1 2191 013 122	1 2191 013 102	1 2191 013 112
стрілка 6h	–	–	2 × M20	1 2191 013 123	1 2191 013 103	1 2191 013 113

Ex-Lite V-CG-S (нижча температура до -40°C)

Комплект поставки (включає обкладинку зі стрілкою)	Пластиковий кабельний ввід M25	Заглушка M25	Металева різьба М20	Стандартна піктограма ISO 7010 Номер замовлення	Додаткова піктограма відповідно до DIN 4844 № замовлення	Додаткова піктограма відповідно до EN 1838 Номер замовлення
стрілка 3h	1 × M25	1 × M25	–	1 2191 021 021	1 2191 021 001	1 2191 021 011
стрілка 9h	1 × M25	1 × M25	–	1 2191 021 022	1 2191 021 002	1 2191 021 012
стрілка 6h	1 × M25	1 × M25	–	1 2191 021 023	1 2191 021 003	1 2191 021 013
стрілка 3h	–	–	2 × M20	1 2191 021 121	1 2191 021 101	1 2191 021 111
стрілка 9h	–	–	2 × M20	1 2191 021 122	1 2191 021 102	1 2191 021 112
стрілка 6h	–	–	2 × M20	1 2191 021 123	1 2191 021 103	1 2191 021 113

Ex-Lite NLT (низька температура до -40°C)

Комплект поставки (включає обкладинку зі стрілкою)	Пластиковий кабельний ввід M25	Заглушка M25	Металева різьба М20	Стандартна піктограма ISO 7010 - Номер замовлення	Додаткова піктограма відповідно до DIN 4844 - № замовлення	Додаткова піктограма згідно з EN 1838 - Номер замовлення
Стрілка 3h	1 × M25	1 × M25	–	1 2191 033 021	1 2191 033 001	1 2191 033 011
стрілка 9h	1 × M25	1 × M25	–	1 2191 033 022	1 2191 033 002	1 2191 033 012
стрілка 6h	1 × M25	1 × M25	–	1 2191 033 023	1 2191 033 003	1 2191 033 013
стрілка 3h	–	–	2 × M20	1 2191 033 121	1 2191 033 101	1 2191 033 111
стрілка 9h	–	–	2 × M20	1 2191 033 122	1 2191 033 102	1 2191 033 112
стрілка 6h	–	–	2 × M20	1 2191 033 123	1 2191 033 103	1 2191 033 113

Ex-Lite без піктограми

Тип	Обсяг поставки	Температура	Пластиковий кабельний ввід M25	Заглушка M25	Металева різьба М20	Номер замовлення
Ex-Lite	Прозора обкладинка, без піктограми	Стандартний	1 × M25	1 × M25	–	1 2191 011 004
Ex-Lite	прозора обкладинка, без піктограми	стандартний	–	–	2 × M20	1 2191 011 104
Ex-Lite V-CG-S	прозора обкладинка, без піктограми	стандартний	1 × M25	1 × M25	–	1 2191 021 004
Ex-Lite V-CG-S	прозора обкладинка, без піктограми	стандартний	–	–	2 × M20	1 2191 021 104
Ex-Lite N	прозора обкладинка, без піктограми	стандартний	1 × M25	1 × M25	–	1 2191 031 004
Ex-Lite N	прозора обкладинка, без піктограми	стандартний	–	–	2 × M20	1 2191 031 104
Ex-Lite LT	прозора обкладинка, без піктограми	до -40C	1 × M25	1 × M25	–	1 2191 013 004
Ex-Lite LT	прозора обкладинка, без піктограми	до -40C	–	–	2 × M20	1 2191 013 104
Ex-Lite NLT	прозора обкладинка, без піктограми	до -40C	1 × M25	1 × M25	–	1 2191 033 004
Ex-Lite NLT	прозора обкладинка, без піктограми	до -40C	–	–	2 × M20	1 2191 033 104
Ex-Lite V-CG-S	прозора обкладинка, без піктограми	до -40C	1 × M25	1 × M25	–	1 2191 021 004
Ex-Lite V-CG-S	прозора обкладинка, без піктограми	до -40C	–	–	2 × M20	1 2191 021 104

Ex-Lite Z / ZE

Тип	Обсяг поставки	Cap M20	Металева нитка	Піктограма ВИХІД Номер замовлення
Ex-Lite Z	Обкладинка з червоним текстом "EXIT", сертифікована CSA	1 × M20	1 × ¾″ (Майєр Хаб)¹	1 2191 001 005
Ex-Lite ZE	Обкладинка з червоним текстом "EXIT", аварійна версія з автономним живленням, сертифікована CSA	1 × M20	1 × ¾″ (Майєр Хаб)¹	1 2191 130 005
