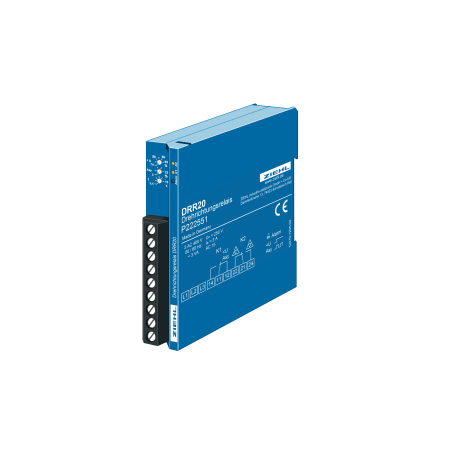

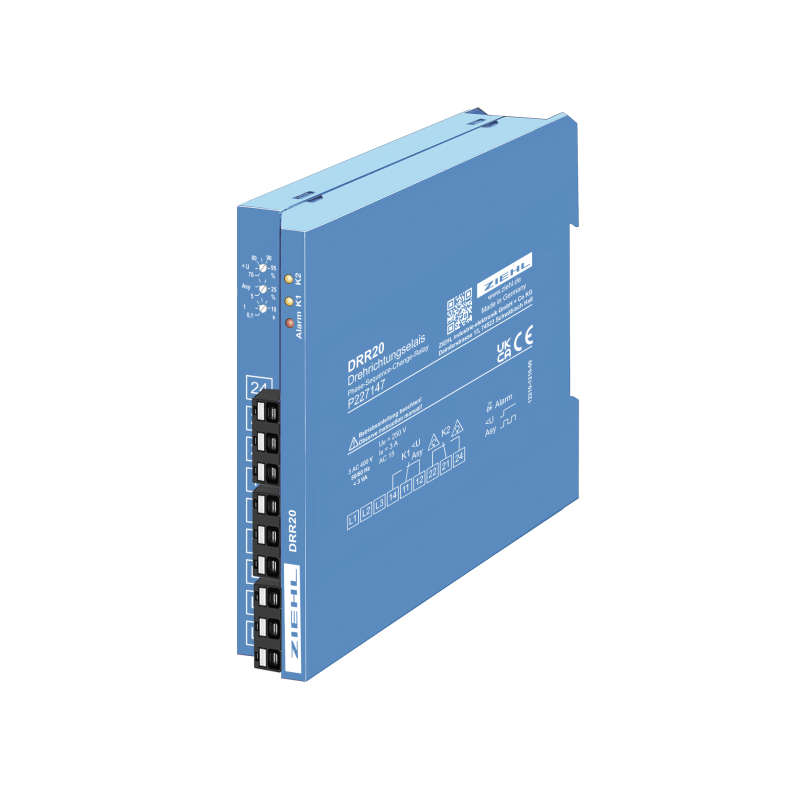

DRR20 - Relé změny fázového sledu - P227147

Relé se změnou sledu fází DRR20 měří sled fází a přepínají – v případě potřeby rotaci pole. Na výstupu (v této aplikaci zapojte relé K1 a K2 do série) jsou připojeny dva stykače. Stykač na normálně otevřeném kontaktu K2 přepíná fáze 1:1, aniž by je měnil, druhý (normálně zavřený kontakt) mění 2 fáze.

Při zapnutí s fázovou sekvencí ok sepne relé K2. Při špatném sledu fází zůstane uvolněný. Po přepnutí K2 se zvedne K1. K1 také vychází jako první. Tím je zajištěno, že za žádných podmínek nemůže být zachycen žádný nesprávný stykač. Kromě toho DRR20 monitoruje tři fáze na asymetrii a podpětí. Při překročení limitů se K1 vypne (resp. nezvedá) a chrání připojený motor před poškozením. Zařízení lze také použít jako monitor podpětí, asymetrie nebo sledu fází.

Aplikace jsou stroje a zařízení, která jsou provozována na proměnných místech, např. na staveništích. Čerpadla, kompresory a vysavače vždy
fungují správně a jsou chráněny před poškozením podpětím nebo asymetrií.

• automatická změna nesprávného sledu fází při nesprávném zapojení (jsou k dispozici 2 stykače)
• je zabráněno zpětnému chodu motorů
• žádné zapnutí při asymetrii nebo podpětí Kli
se zvýší podpětí Kli správně
• relé K1 sepne (po K2), když je symetrie a napětí v pořádku
• 3 LED pro stav relé a chyby
• napětí měření 3 AC 400 V
• mezní asymetrie nastavitelná 5…25 %
• nastavitelná mez zpoždění podpětí 70…10 al0 %. (podpětí a asymetrie)
• není potřeba napájecí napětí
