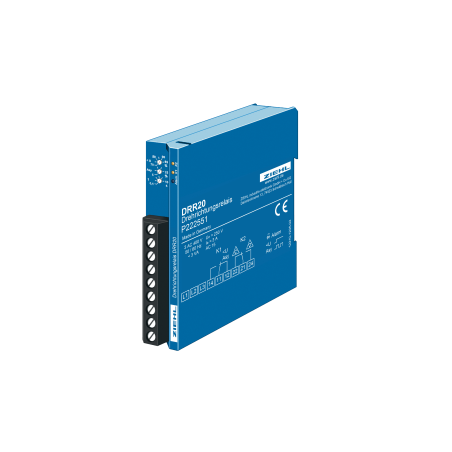

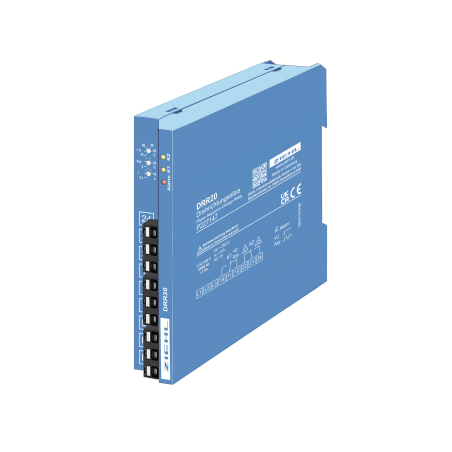

DRR20 - Przekaźnik zmiany kolejności faz - P227147

Przekaźniki zmiany kolejności faz DRR20 mierzą kolejność faz i w razie potrzeby przełączają obrót pola. Na wyjściu (w tym zastosowaniu przekaźniki K1 i K2 należy połączyć szeregowo) podłączone są dwa styczniki. Stycznik na styku normalnie otwartym K2 przełącza fazy 1:1 bez ich zmiany, drugi (na styku normalnie zamkniętym) przełącza 2 fazy.

Podczas załączania przy prawidłowej kolejności faz przekaźnik K2 się załącza. Przy złej kolejności faz pozostaje on zwolniony. Po przełączeniu K2, K1 się załącza. K1 również pierwszy się załącza. Dzięki temu mamy pewność, że żaden niewłaściwy stycznik nie zostanie załączony w żadnych warunkach. Ponadto DRR20 monitoruje trzy fazy pod kątem asymetrii i niedonapięcia. W przypadku przekroczenia wartości granicznych K1 wyłącza się (lub nie podnosi napięcia) i chroni podłączony silnik przed uszkodzeniem. Urządzenie może być również stosowane jako monitor niedoboru napięcia, asymetrii lub kolejności faz.

Zastosowania obejmują maszyny i urządzenia eksploatowane w różnych miejscach, np. na placach budowy. Pompy, sprężarki i odkurzacze zawsze
działają prawidłowo i są zabezpieczone przed uszkodzeniami spowodowanymi niedoborem napięcia lub asymetrią.

• automatyczna zmiana niewłaściwej kolejności faz w przypadku nieprawidłowego podłączenia (dostępne 2 styczniki)
• zapobiega się wstecznemu działaniu silników
• brak załączania przy niedoborze napięcia lub asymetrii
• przekaźnik K2 załącza się, gdy kolejność faz jest prawidłowa
• przekaźnik K1 załącza się (po K2), gdy symetria i napięcie są prawidłowe
• 3 diody LED informujące o stanie przekaźników i błędach
• napięcie pomiarowe 3 AC 400 V
• limit asymetrii regulowany 5…25%
• limit niedoboru napięcia regulowany 70…95%
• opóźnienie alarmu regulowane 0,1…10 s (niedobór napięcia i asymetria)
• brak wymagane napięcie zasilania
