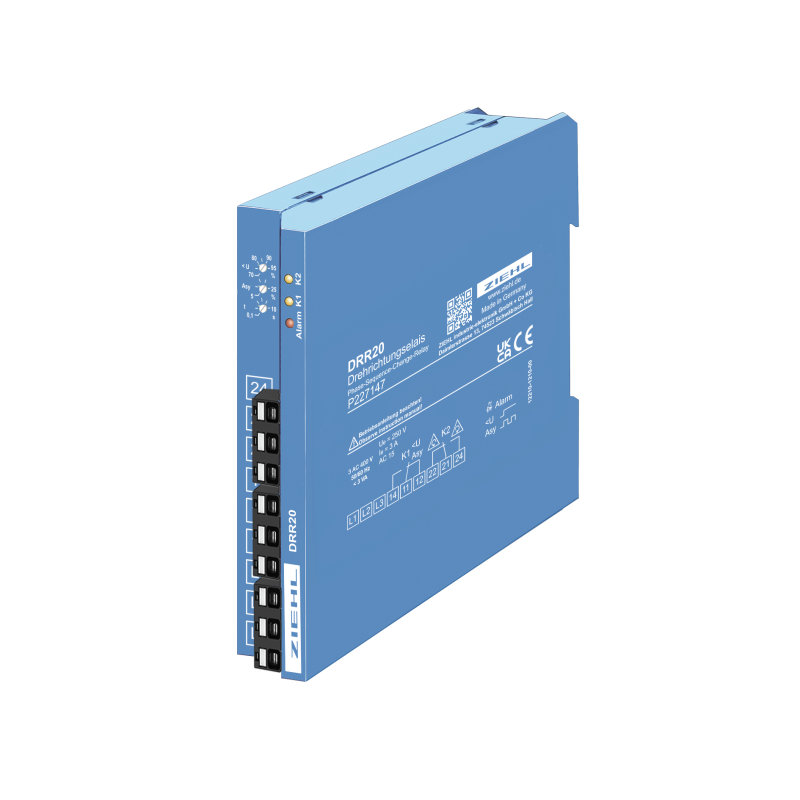

DRR20 - Releu de schimbare a secvenței de fază - P227147

Releele de schimbare a secvenței de fază DRR20 măsoară secvența fazelor și comută – dacă este necesar, rotația câmpului. La ieșire (conectați releele K1 și K2 în serie în această aplicație) sunt conectați doi contactori. Contactorul de la contactul normal deschis al lui K2 comută fazele 1:1 fără să le schimbe, al doilea (contact normal închis) schimbă 2 faze.

La pornirea cu secvența fazelor ok, releul K2 pornește. Cu o secvență greșită a fazelor, rămâne eliberată. După ce K2 a comutat, K1 preia. K1 se lansează primul. Acest lucru asigură că niciun contactor greșit nu poate fi preluat în nicio condiție. În plus, DRR20 monitorizează cele trei faze pentru asimetrie și subtensiune. Dacă limitele sunt depășite, K1 se oprește (respectiv nu se ridică) și protejează motorul conectat de deteriorare. Dispozitivul poate fi folosit și ca monitor pentru subtensiune, asimetrie sau secvență de fază.

Aplicațiile sunt mașini și echipamente care sunt operate în locații variabile, de ex. pe șantiere. Pompele, compresoarele și aspiratoarele funcționează întotdeauna corect și sunt protejate împotriva deteriorărilor cauzate de subtensiune sau asimetrie.

• schimbarea automată a secvenței greșite a fazelor atunci când sunt conectate greșit (se oferă 2 contactori)
• se evită mersul înapoi a motoarelor
• se evită
• nii porniri sau subtensionări. aprins când secvența fazelor este corectă
• releul K1 se activează (după K2) când simetria și tensiunea sunt corecte
• 3 LED-uri pentru starea releelor ​​și erori
• tensiune de măsurare 3 AC 400 V
• limită asimetrie reglabilă 5…25 %
• limită subtensiune reglabilă 5…25 %
• limită subtensiune <0… reglabil 0,1…10 s (subtensiune și asimetrie)
• nu este necesară tensiunea de alimentare
