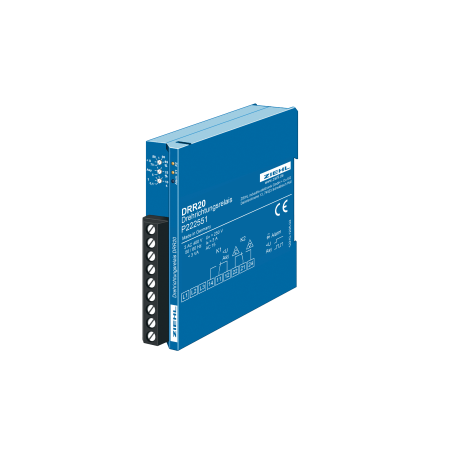

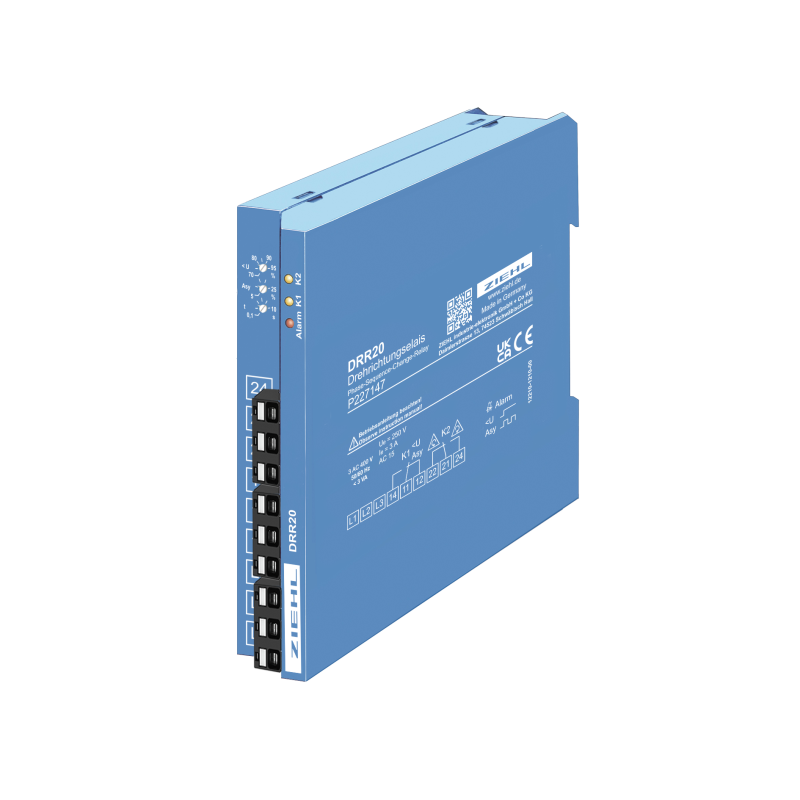

DRR20 - Fazių sekos keitimo relė - P227147

Fazių sekos keitimo relės DRR20 matuoja fazių seką ir perjungia – jei reikia – lauko sukimąsi. Prie išvesties (šioje programoje nuosekliai prijunkite reles K1 ir K2) yra prijungti du kontaktoriai. Kontaktorius prie normaliai atviro K2 kontakto perjungia fazes santykiu 1:1 jų nekeisdamas, antrasis (neįprastai uždarytas kontaktas) keičia 2 fazes.

Įsijungiant fazių seka gerai, relė K2 įsijungia. Nustačius neteisingą fazių seką, jis lieka paleistas. Kai K2 persijungia, K1 pakyla. K1 taip pat išleidžiamas pirmasis. Taip užtikrinama, kad jokiomis sąlygomis nebus galima paimti netinkamo kontaktoriaus. Be to, DRR20 stebi tris fazes dėl asimetrijos ir nepakankamos įtampos. Viršijus ribas, K1 išsijungia (atitinkamai nesiima) ir apsaugo prijungtą variklį nuo pažeidimų. Prietaisas taip pat gali būti naudojamas kaip žemos įtampos, asimetrijos ar fazių sekos monitorius.

Taikoma mašinos ir įranga, kuri yra valdoma įvairiose vietose, pvz. statybvietėse. Siurbliai, kompresoriai ir dulkių siurbliai visada
veikia tinkamai ir yra apsaugoti nuo pažeidimų dėl per mažos įtampos ar asimetrijos.

• automatinis neteisingos fazių sekos keitimas, kai neteisingai prijungtas (galimi 2 kontaktoriai)
• išvengiama variklių sukimosi atgal.
• neįjungiama arba neįjungiama įtampa. fazių seka teisinga
• relė K1 įsijungia (po K2), kai teisinga simetrija ir įtampa
• 3 šviesos diodai, rodantys relių būseną ir klaidas
• matuojama įtampa 3 AC 400 V
• ribinė asimetrija reguliuojama 5…25 %
• %
• reguliuojamas aliarmo delsa 0,1–10 s (per maža įtampa ir asimetrija)
• nereikia maitinimo įtampos
