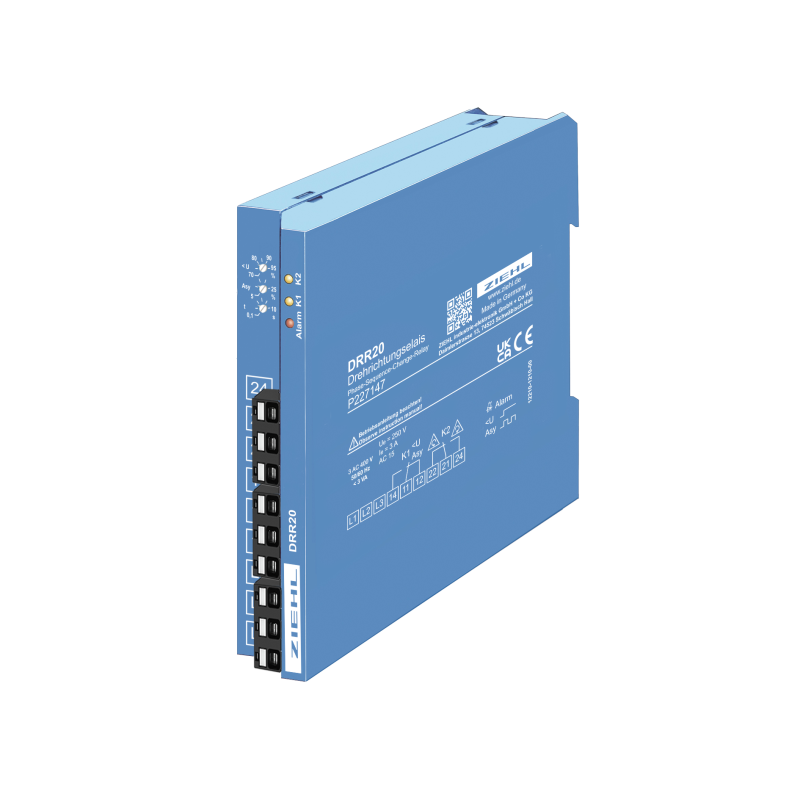

DRR20 - Реле зміни послідовності фаз - P227147

Реле зміни послідовності фаз DRR20 вимірюють послідовність фаз і перемикають – при необхідності обертання поля. На виході (з’єднайте реле K1 і K2 послідовно в цій програмі) підключено два контактори. Контактор на нормально розімкнутому контакті К2 перемикає фази 1:1, не змінюючи їх, другий (на нормально замкнутому контакті) змінює 2 фази.

Під час увімкнення з послідовністю фаз у порядку реле K2 спрацьовує. З неправильною послідовністю фаз він залишається вивільненим. Коли K2 перемикається, K1 підхоплює. K1 також виходить першим. Це гарантує, що жоден неправильний контактор не може бути підібраний за будь-яких умов. Крім того, DRR20 контролює три фази на асиметрію та понижену напругу. При перевищенні обмежень K1 вимикається (відповідно не спрацьовує) і захищає підключений двигун від пошкодження. Пристрій також можна використовувати як монітор зниженої напруги, асиметрії чи послідовності фаз.

Застосування – це машини та обладнання, які працюють у змінних місцях, напр. на будівельних майданчиках. Насоси, компресори та пилососи завжди
працюють правильно, і вони захищені від пошкодження зниженою напругою чи асиметрією.

• автоматична зміна неправильної послідовності фаз у разі помилкового підключення (доступно 2 контактори)
• уникнення зворотного ходу двигунів
• не ввімкнення за асиметрії чи зниженої напруги
• реле K2 спрацьовує, коли послідовність фаз правильна
• реле K1 спрацьовує (після K2), коли симетрія та напруга правильні
• 3 світлодіоди для стану реле та помилок
• вимірювальна напруга 3 змінного струму 400 В
• обмежена асиметрія регулюється 5…25 %
• обмеження зниженої напруги регулюється 70…95 %
• регульована затримка тривоги 0,1…10 с (знижена напруга та асиметрія)
• напруга живлення не потрібна
